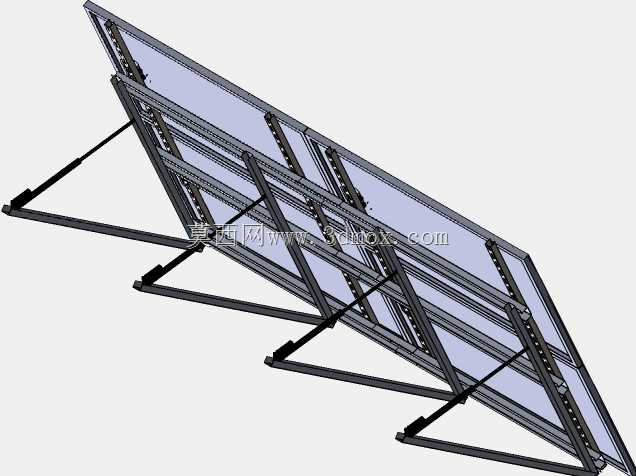

屋顶安装式四板位太阳能倾斜光伏支架

这款倾斜式太阳能机架，是面向民用住宅、小型工商业建筑屋顶分布式光伏场景开发的支撑结构，核心用途是为太阳能电池板提供稳定可靠的安装载体，通过预设的倾斜角度最大化接收太阳辐照，提升光伏发电系统的整体发电效率。从实际应用场景来看，该支架适配平屋顶的安装条件，无需对屋面结构做大规模破坏性改造，可直接通过底部的支撑脚完成固定，适配常见的混凝土平顶、彩钢瓦平顶等多种屋面类型，能够满足户用4块标准规格太阳能电池板的连片安装需求，适配单块功率在550W-650W区间的常规晶硅电池板，整体装机容量适配2.2kW-2.6kW的小型户用光伏系统，可覆盖普通家庭日常照明、小家电用电的补充供电需求。在功能特性上，支架采用框架式桁架结构设计，主体支撑构件采用标准型材拼接成型，横向设置多道承载梁用于固定电池板边框，纵向设置斜向支撑与底部水平支腿形成稳定的三角受力结构，同时搭配斜向拉杆强化整体抗形变能力，可抵御常规地区的屋面风荷载、雪荷载作用，避免极端天气下支架出现倾覆、变形问题。支架的倾斜角度经过优化设计，匹配国内大部分纬度地区的最佳太阳入射角，无需现场额外裁切调整角度，安装时仅需按照预设的连接点位完成型材拼接、紧固件锁附即可，大幅降低现场安装的作业难度与工时消耗。从设计思路来看，这款支架优先考虑了屋顶安装的荷载限制，整体结构在保证结构强度的前提下尽可能精简构件数量，降低支架自身重量，减少屋面的额外承重负担；所有连接点位均采用标准化的紧固件连接，无需现场焊接作业，适配屋顶场景的施工安全要求；支架的电池板安装位预留了通用的安装滑槽，可适配不同边框厚度的标准太阳能电池板，同时预留了线缆排布的穿行空间，方便光伏组件的线缆沿支架框架规整布设，避免线缆外露老化。在安装边界方面，支架底部支腿的展开跨度经过合理规划，四组支腿均匀分布在支架底部，将整体荷载均匀传递到屋面，不会出现局部应力集中破坏屋面防水层的问题；支架整体安装完成后，底部与屋面保留有足够的通风间隙，可保证电池板背面的空气流通，降低电池板工作温度，进一步提升发电效率，同时也方便后期对屋面、支架底部进行检修维护。
