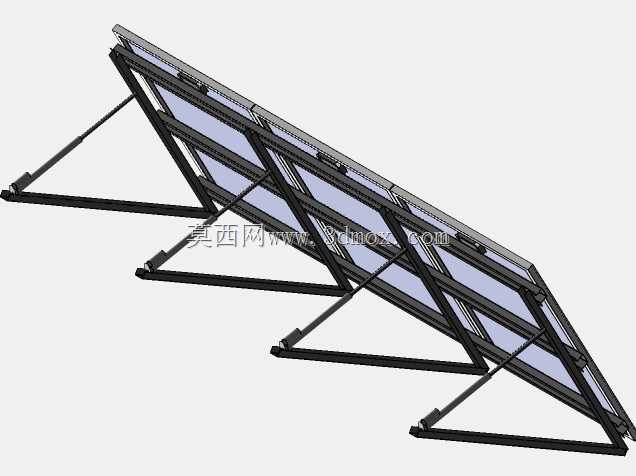

带季节性倾角调节的三面板太阳能屋顶安装支架

这款支架针对民用住宅斜屋顶、平屋顶的分布式光伏布设场景设计，适配三块标准规格的Renogy 24-250光伏面板，核心功能是通过可调节的支撑结构实现季节性倾角调整，匹配不同季度太阳高度角变化，最大化提升光伏面板的受光效率。从结构设计逻辑来看，整体采用三角桁架式受力框架，底部设置多道横向承托底梁，直接与屋顶预埋的固定基座连接，底梁与斜向支撑梁之间通过带锁紧结构的铰接节点连接，可根据安装地纬度、季节太阳高度角计算出的最佳倾角调整支撑臂的伸出长度，调整到位后通过紧固件锁死，避免大风天气下结构出现晃动位移。斜向的面板承托框架设置了多道横向压块安装位，每块面板对应上下两组压接点位，可适配边框厚度在30-45mm区间的常规光伏面板，压块采用沉头设计，安装后不会突出面板表面，避免积灰积水对边框造成腐蚀。支撑结构的斜撑杆采用分段式设计，每段杆体上预制了多组定位孔位，调整倾角时无需额外打孔，只需对齐对应孔位插入锁销即可完成固定，单组支架的倾角调整范围覆盖15度到60度，可满足国内大部分纬度地区的四季倾角调节需求。从安装边界来看，支架整体展开后横向长度适配三块面板并排布设的尺寸，纵向宽度满足单块面板的纵向安装要求，底梁的安装孔位预留了±20mm的调节余量，可抵消屋顶基座施工时的位置误差，降低现场安装的对位难度。框架所有杆件均采用等边角钢与矩形管焊接成型，受力节点处增设了三角加强筋，可抵御12级大风的风压载荷，同时整体结构做了轻量化优化，在满足结构强度的前提下尽可能降低自重，减少对屋顶承重的额外负担。支架的铰接转动部位采用耐磨衬套，避免长期户外使用出现锈蚀卡滞，保证倾角调节操作顺畅，所有外露金属件均做了热浸镀锌处理，可适应户外高温、高湿、强紫外线的使用环境，使用寿命与光伏面板的25年设计寿命匹配。在实际布设时，多组支架可沿屋顶横向并排安装，相邻支架之间预留20mm的检修间隙，方便后期对面板接线、支架紧固件进行巡检维护，支架底部与屋顶接触面设置了绝缘减震垫，既可以避免金属框架与屋顶直接接触造成防水层破损，也能阻断金属支架与屋顶结构的电连接，降低雷击感应电传导的风险。
