木片输送用螺旋给料设备结构设计

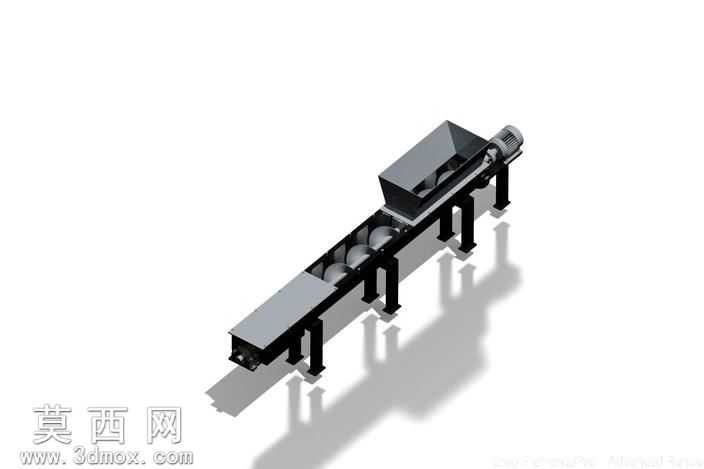

本模型为针对木片物料输送工况设计的螺旋输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中对各功能部件进行了独立的零件建模与虚拟装配，完整还原了设备的实际装配关系与运行逻辑。模型整体采用卧式长槽型结构，主体包含进料斗、U型输送槽体、螺旋叶片轴、端部驱动单元、支撑机架、出料端结构几个核心部分，各部件间的配合尺寸经过严谨校核，确保结构无干涉、装配逻辑符合实际生产制造要求。渲染阶段采用工业设备常用的金属哑光材质表现机架与槽体的钢结构质感，对螺旋叶片做了表面金属光泽处理以体现机加工零件的表面特性，驱动端的电机外壳采用深灰磨砂材质，支撑脚座做了稳重的深色哑光处理，整体渲染光影采用斜向45度平行光，投射出清晰的设备投影，直观展现设备的整体外形轮廓与各部件的空间位置关系。结构设计上，针对木片物料密度小、易卡滞、流动性中等的特性，对螺旋叶片的螺距、叶片直径做了适配性调整，采用等距螺旋叶片结构保证木片在槽体内平稳推进，避免物料挤压结团；槽体采用分段式法兰连接结构，方便后期设备维护与叶片更换；驱动端设置在设备出料侧，可降低螺旋轴的轴向受力，提升设备运行稳定性；机架采用方钢焊接支撑结构，设置多组等距支撑腿，保证长距离输送槽体的结构刚度，避免运行过程中槽体变形影响螺旋轴转动。设计过程中优先考虑木片输送的防堵需求，进料斗采用大开口渐缩结构，可匹配上游木片出料设备的落料范围，避免进料口卡料；槽体底部与螺旋叶片间预留合理间隙，既保证输送效率，又避免木片碎屑卡入叶片与槽壁之间造成运行阻力过大；端部轴承座设置密封结构，防止木片粉尘进入轴承造成磨损，延长设备易损件的使用寿命。整体模型结构完整，各零件建模精度符合工程设计要求，可用于木片加工生产线的物料输送环节方案展示、结构参考与虚拟布局验证。
