工业无动力滚筒输送台结构设计

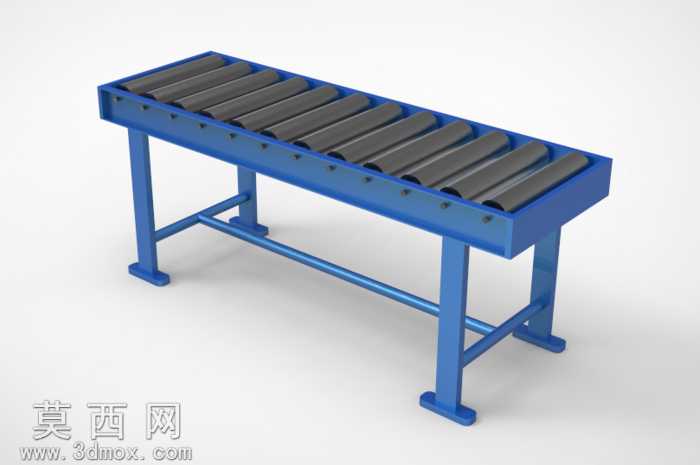

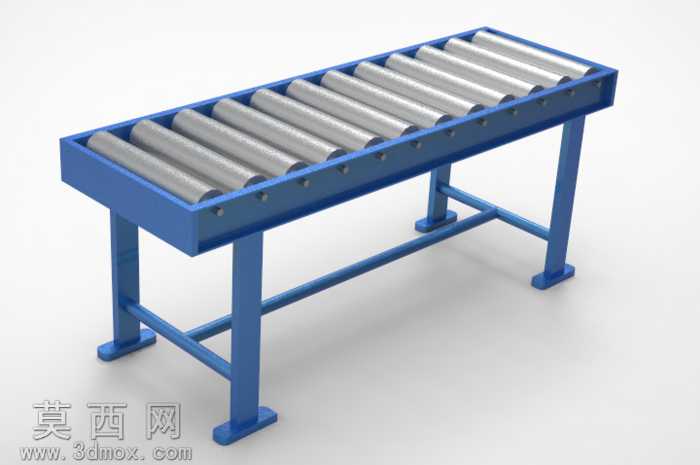

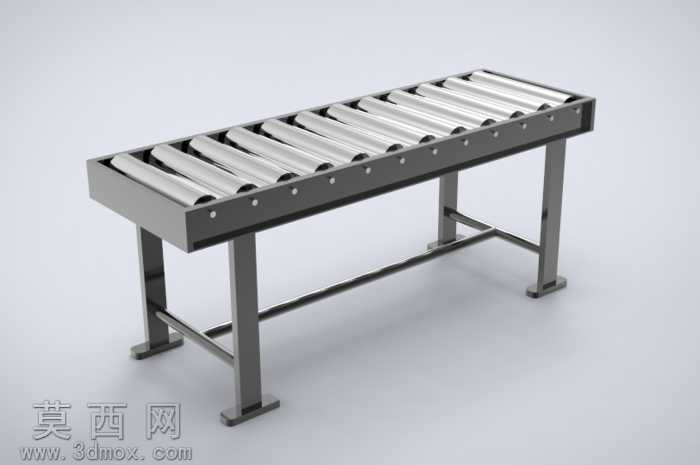

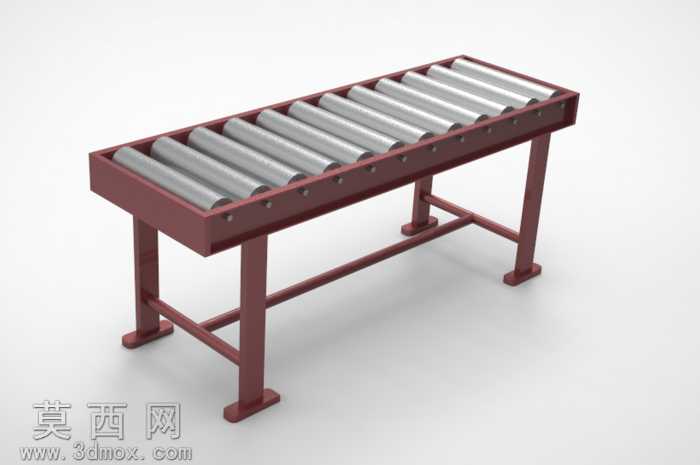

本模型为工业常用无动力滚筒输送台，采用SolidWorks进行全参数化三维建模，整体结构遵循轻量化与高刚性结合的设计思路，建模过程中对各部件进行独立零件绘制后完成虚拟装配，全程添加完整的配合约束，可实现无干涉的结构运动验证，同时预留了可拓展的安装接口，方便后续对接动力模组、阻挡机构等自动化组件。模型渲染阶段采用金属质感与工业漆面材质搭配，支架部分赋予蓝色哑光烤漆材质，还原工业设备常用的涂装效果，表面添加细微的颗粒质感模拟真实漆面的磨砂触感，避免塑料感过重的渲染问题；滚筒部分采用抛光钢材材质，调整金属反射参数模拟冷轧钢辊的哑光金属光泽，辊筒端面添加倒角细节，还原真实机加工零件的边缘处理效果；底部脚座采用铸铁材质，添加细微的粗糙纹理，还原铸铁件的表面质感，整体渲染光影采用柔和的工作室布光，清晰展现各部件的结构层次与装配关系。结构设计上，整体框架采用矩形钢管焊接成型的设计思路，两侧主梁为加厚矩形管，沿长度方向等距开设辊筒安装孔，孔位精度严格按照辊筒轴径公差设计，保证辊筒安装后转动顺畅无卡滞；相邻辊筒之间的间距根据常规输送物料的最小尺寸设定，避免小件输送过程中出现卡料、掉落问题；支腿采用同规格矩形管制作，上下两端分别与主梁、底部横撑焊接连接，支腿底部加装可调脚座，可通过螺纹调节整体台面的水平度，适配不平整的车间地面；支腿之间设置多道横向与斜向支撑拉杆，形成稳定的桁架结构，大幅提升整体框架的抗扭与承重能力，避免满载输送时框架出现变形晃动。辊筒部分采用标准无动力镀锌滚筒设计，辊筒内部内置精密轴承，转动阻力小，可依靠物料自身重力或人工推送实现物料沿台面滑动，适合车间工序间的物料周转、包装箱输送、轻型工件转运等场景，模型完整还原了辊筒与主梁的安装结构，可直接导出工程图用于生产下料，也可作为自动化生产线的周边输送模块进行集成使用，整体结构简洁实用，无冗余设计，符合工业输送设备的设计规范。
