双体船用Raymarine雷达卫星电视安装架模型

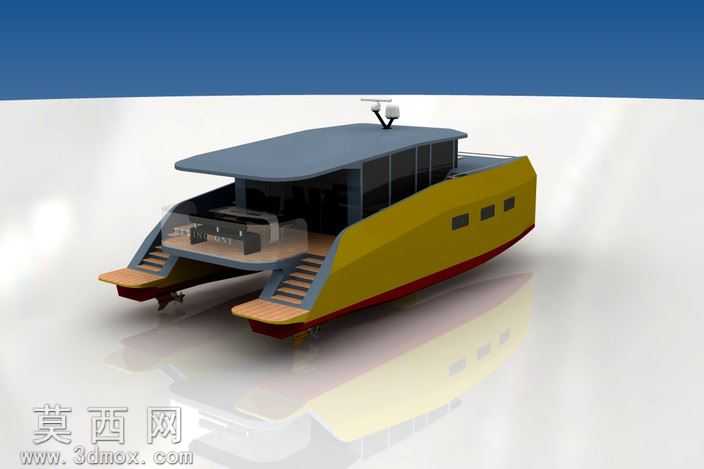

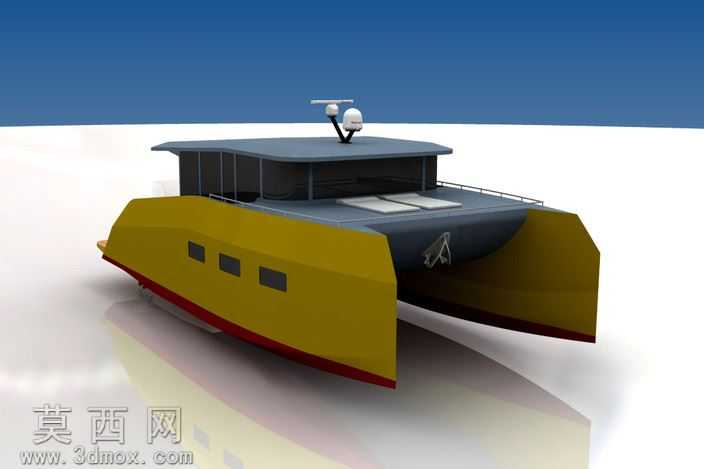

本模型为适配49英尺波浪冲浪双体船设计的Raymarine品牌船用雷达与卫星电视集成安装架三维建模作品，建模过程中首先梳理船载电子设备的安装需求，针对雷达长条状扫描单元、卫星电视圆顶接收单元的外形尺寸与安装点位要求，采用V型分叉式支架结构作为主体承载结构，底部设置统一的安装固定底座，可直接与双体船的上层建筑安装位完成适配固定。建模阶段严格还原两款Raymarine设备的真实外观比例，雷达单元的长条扫描臂、转动基座的分层结构均做了精细化建模，卫星电视的圆顶外壳弧度、底部接线点位也按照实物参数做了1:1还原，支架的两根斜向支撑臂做了等强度结构设计，在保证支撑稳定性的同时尽可能降低支架自重，减少对船舶上层载重的影响。材质渲染阶段，为两款电子设备外壳赋予亮白色工程塑料材质，还原Raymarine产品标志性的白色外观与红色品牌标识印刷效果，支架部分赋予哑光黑色金属烤漆材质，模拟船用金属支架的防腐涂层质感，底座部分做了金属安装孔位的细节刻画，还原真实安装场景下的螺栓固定点位。设计过程中充分考虑船用设备的使用环境，支架的分叉角度经过反复调整，确保雷达扫描单元转动时不会与卫星电视单元产生干涉，同时两款设备的安装高度差经过测算，既保证雷达的扫描视野无遮挡，也保证卫星电视的信号接收角度不受船体结构影响，整体模型结构完整，各部件的装配关系清晰，可直接用于船舶改装方案的效果展示、安装点位预演以及后续的支架加工生产参考，模型的细节精度满足船舶配套设备安装设计的使用需求，能够直观呈现两款船用电子设备在双体船上的安装布局效果。
