船舶尼森ASD12L表面推进驱动器结构

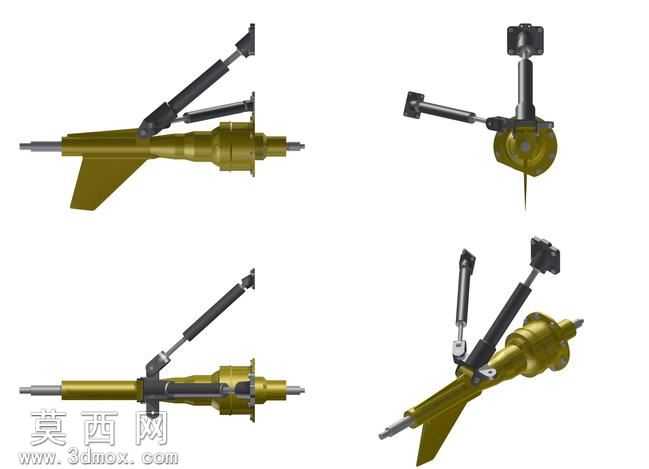

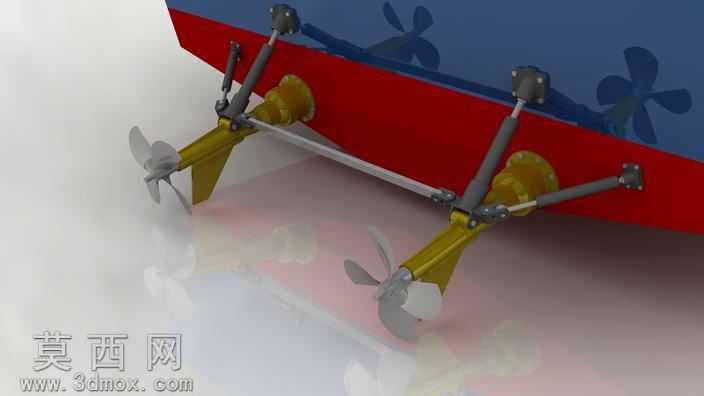

本模型为船舶用尼森ASD12L表面驱动器三维建模作品，采用三维机械设计软件完成全参数化结构搭建，完整还原了该型表面驱动器的装配逻辑与部件细节。建模过程中首先依据27米级船体的适配安装尺寸，确定驱动器的整体安装基准，将两套对称布置的驱动单元挂载于船体艉部舷侧位置，精准匹配实船的安装角度与伸出长度。模型完整构建了螺旋桨、导流支撑臂、液压调节杆件、船体连接基座、传动连接法兰等核心部件：螺旋桨部分采用多叶曲面建模，还原桨叶的翼型截面与扭转角度，保证曲面过渡顺滑无破面；导流支撑臂采用流线型曲面造型，既还原实船的减阻设计，也通过实体建模体现内部的传动轴容纳空间；液压调节杆件采用装配体层级建模，分别构建缸筒、活塞杆、铰接端头等细节，还原驱动器的角度调节功能结构；船体连接基座做了加厚安装面与螺栓孔位的细节设计，体现与船体结构的连接逻辑。渲染阶段采用金属材质与船体涂装材质区分部件属性：螺旋桨与传动部件赋予哑光金属材质，模拟不锈钢或青铜船用部件的质感；液压杆件做了缸体深色金属、活塞杆亮面镀铬的材质区分；船体部分采用红色船底、蓝色船身的涂装材质，搭配半透明水体效果，还原驱动器在船体上的实际工作场景，渲染光影采用侧上方柔光，清晰展现各部件的结构轮廓与装配关系。设计思路上，该型表面驱动器作为大扭矩船用推进装置，单台可处理4200ftlb（5700Nm）的扭矩输出，建模时重点突出了双单元对称布置的结构特点，以及表面桨半浸工作的安装形式，各部件之间保留了合理的装配间隙，铰接位置还原了转动副的结构特征，既保证模型的视觉还原度，也清晰展现该类船用推进装置的机械结构原理，可用于船舶推进系统的结构展示、原理教学或相关船用部件的设计参考。
