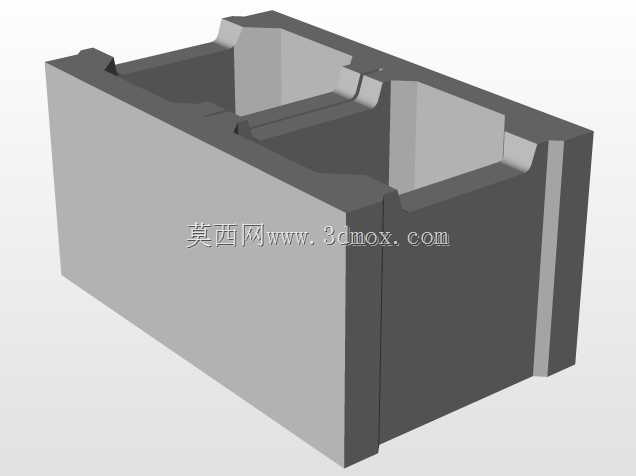

多规格混凝土空心砌块建筑建材三维设计

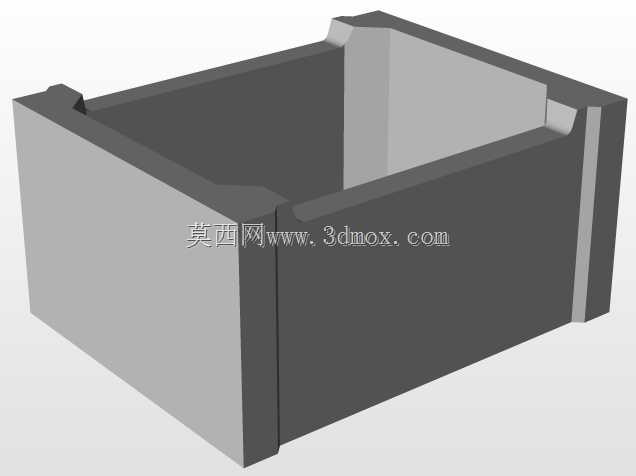

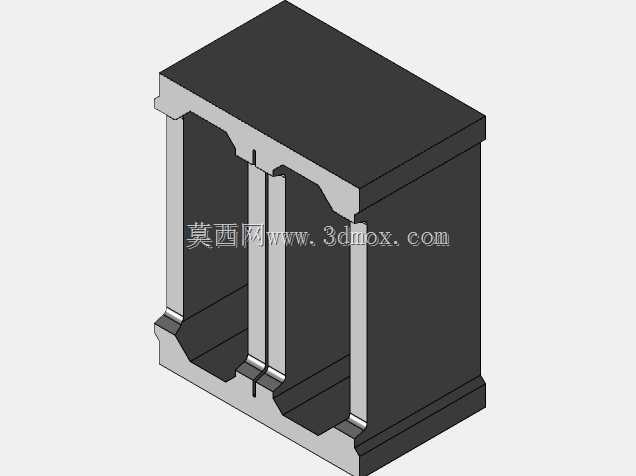

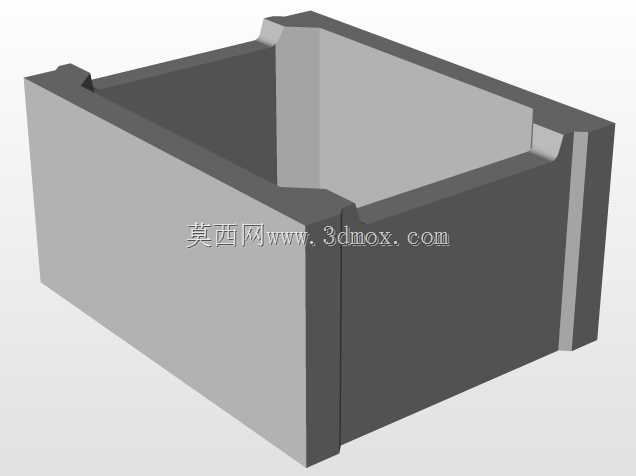

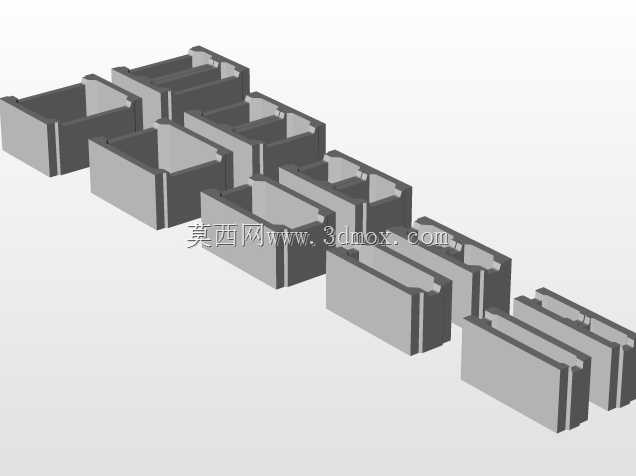

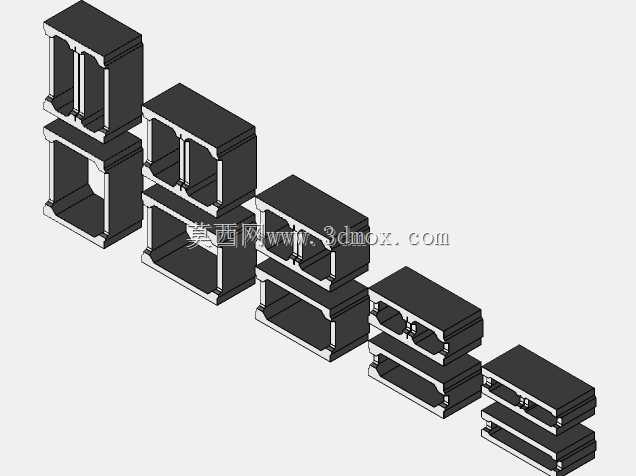

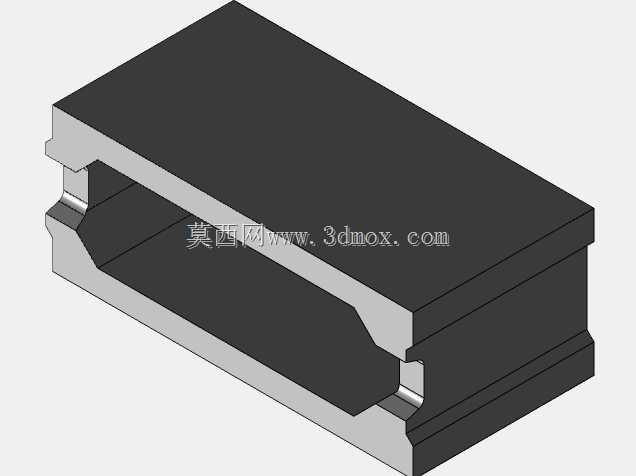

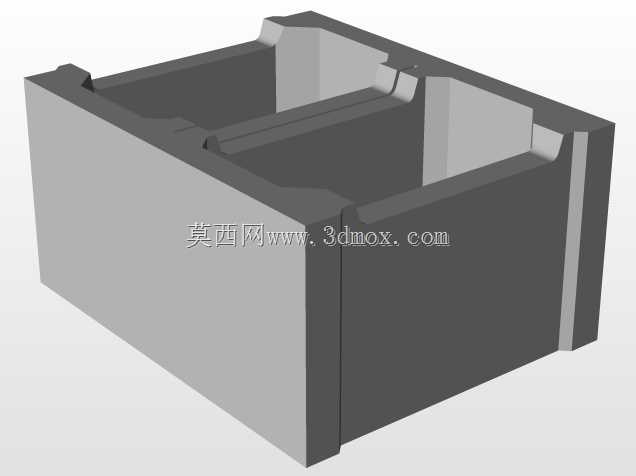

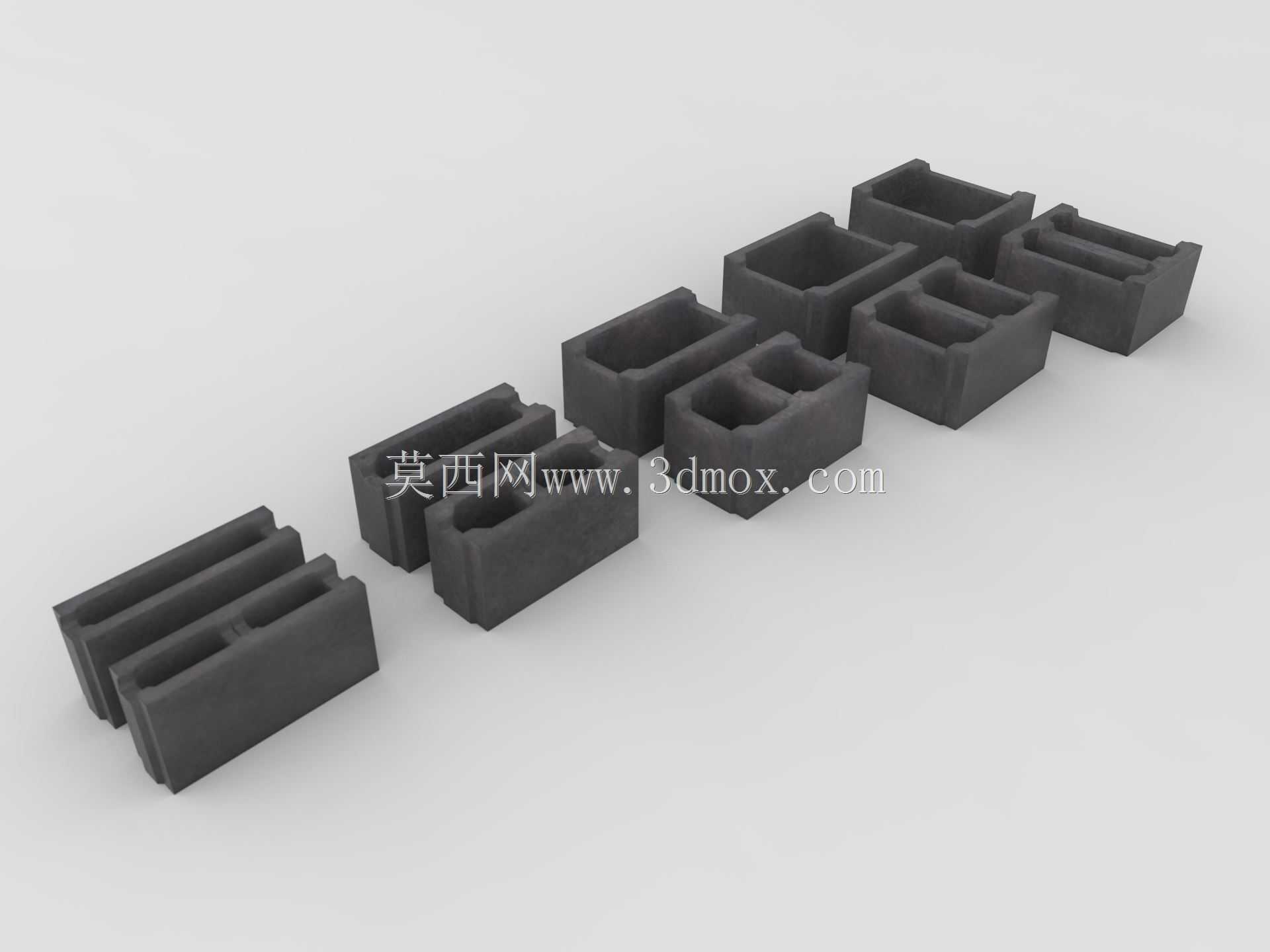

本次设计的多规格混凝土砌块，主要面向民用建筑、工业厂房、市政围护结构等领域的墙体砌筑作业场景，作为砖混结构、框架填充墙结构的核心砌筑构件，可承担墙体荷载传递、空间围护、保温隔声等核心功能，适配不同墙厚、不同荷载等级的砌筑需求，覆盖常规住宅分户墙、外围护墙、室内隔墙以及厂区围墙、设备基础围护等多类施工场景。不同规格的砌块分别对应150mm、200mm、300mm、400mm、500mm的墙体厚度模数，完全匹配国内建筑行业通用的砌筑模数要求，无需额外裁切即可完成整墙砌筑，能够有效降低施工现场的材料损耗，减少裁切作业产生的扬尘与建筑垃圾，提升现场砌筑的施工效率。在功能特性设计上，砌块采用空心腔体结构，一方面通过中空结构降低砌块整体自重，减少建筑基础的荷载负担，降低整体结构的配筋与建材成本；另一方面中空腔体可形成静止空气层，有效提升墙体的保温隔热与隔声性能，降低建筑后期运营阶段的采暖、制冷能耗，同时空心结构也便于施工现场穿设水电管线，减少墙体开槽作业量，避免开槽对墙体结构强度造成破坏。设计过程中严格遵循混凝土砌块的成型工艺要求，砌块外壁与内部肋厚均满足浇筑脱模与结构强度要求，外壁厚度不低于30mm，内部连接肋均匀分布，确保砌块在承受上部墙体荷载、施工冲击荷载时不会出现开裂、破损问题，砌块的上下表面设计有平整的结合面，相邻砌块拼接时可保证灰缝厚度均匀，提升墙体整体的结构稳定性与防渗性能。外形尺寸方面，各规格砌块的长度统一采用常规砌筑模数，单块重量控制在人工砌筑可搬运的范围内，无需借助大型吊装设备即可完成现场搬运与砌筑作业，安装边界上充分考虑砌筑灰缝的预留厚度，相邻砌块拼接时预留10mm标准灰缝空间，配合专用砌筑砂浆可实现墙体的平整拼接，砌块端部的凹凸槽设计可提升相邻砌块的咬合强度，增强墙体整体的抗剪性能，避免墙体受温度应力、结构沉降影响出现开裂问题。
