户外庭院立式烟熏房结构设计

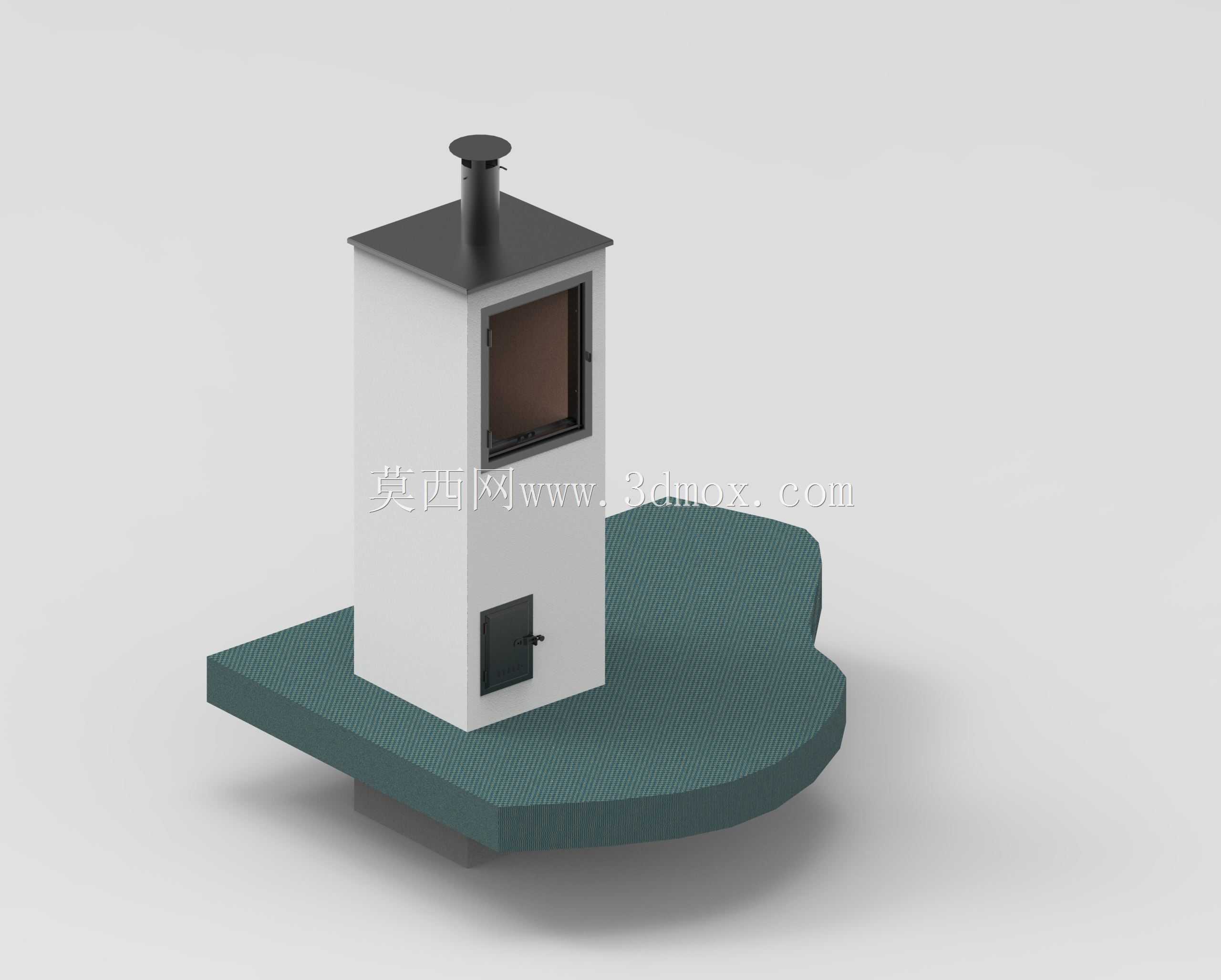

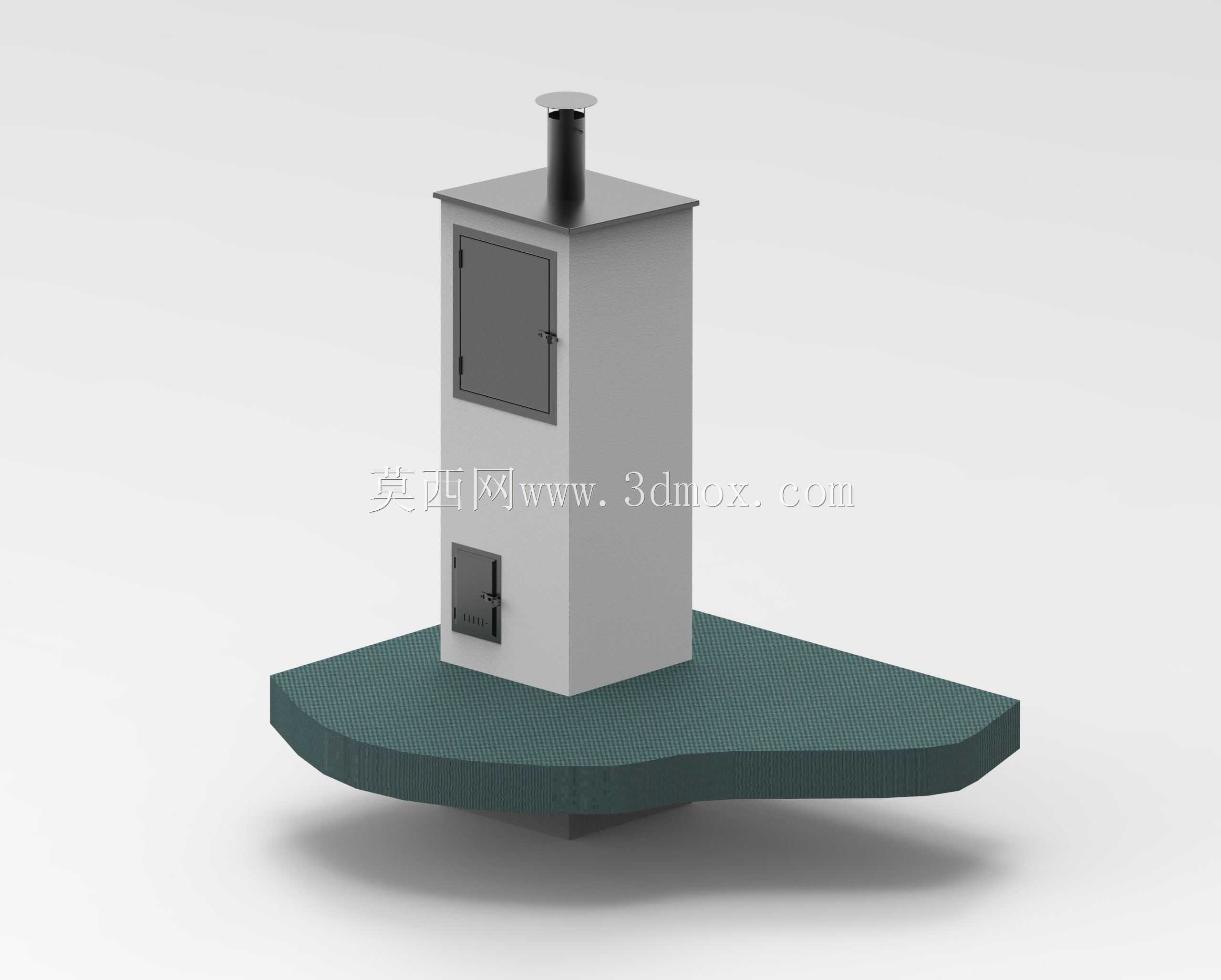

　　该烟熏设备主要面向家庭庭院场景设计，可满足日常肉类、豆制品等食材的熏制加工需求，区别于大型商用熏制设备，整体结构紧凑，适配私人庭院的小批量食材加工场景，安装时仅需预留对应地面承载区域，无需复杂的基建配套。设备主体采用立式方箱结构，底部设置异形落地安装平台，平台边缘做圆弧过渡处理，既避免尖锐棱角带来的磕碰风险，也能在安装时适配庭院不规则的硬化地面，平台表面做防滑纹理处理，日常操作时站立区域摩擦力充足，不会因地面湿滑出现安全隐患。主体熏制腔采用立式布局，上部设置密封炉门，炉门配备侧边锁扣结构，关闭后可保证腔体内部的熏烟密闭性，减少烟气外泄，同时炉门采用耐温密封材质填充，长期高温熏制工况下不会出现密封失效问题；下部设置小型添料口，

　　日常添加熏制用的木屑、果木等燃料时无需打开上部主炉门，可减少腔体内部温度波动，保证熏制过程的温度稳定性。顶部设置独立排烟烟囱，烟囱与腔体顶部采用法兰连接结构，可根据实际安装环境调整烟囱的伸出高度，保证烟气能够顺利排至室外高空区域，避免烟气倒灌进入庭院活动区域，烟囱顶部设置防雨帽，可防止雨天雨水进入腔体内部，避免设备内部锈蚀。从结构设计逻辑来看，整体腔体采用薄钢板折弯焊接成型，内部设置分层挂装结构，可根据熏制食材的尺寸调整挂杆高度，单次可满足十余斤食材的熏制加工需求，腔体内部做耐温防腐处理，可长期耐受熏制过程中的高温烟气腐蚀，延长设备整体使用寿命。安装边界方面，设备整体占地尺寸适配普通家庭庭院的边角区域，

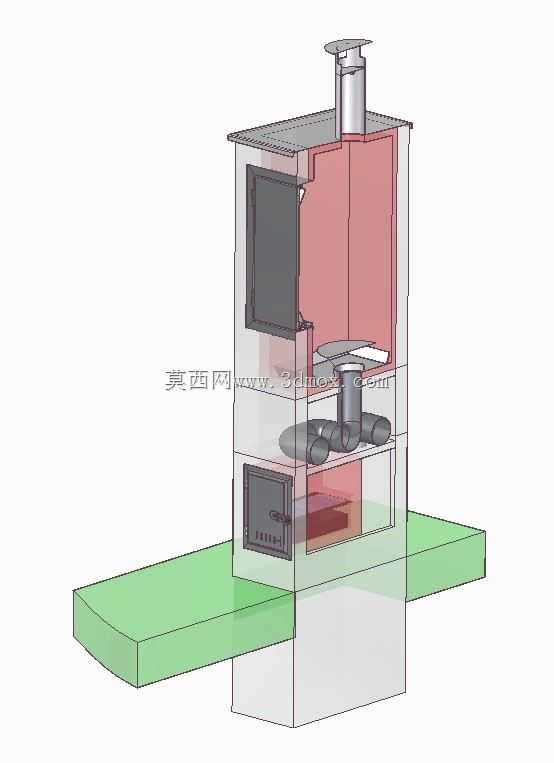

　　底部平台的异形轮廓可贴合庭院围墙或花坛边缘布置，不会过多占用庭院的活动空间，设备整体重量控制在单人可辅助移位的范围内，日常维护移位时无需大型吊装设备，仅需2-3人即可完成位置调整。设备的热循环路径经过优化，燃料在下部燃烧室缓慢阴燃产生的熏烟，会在立式腔体内自下而上自然流动，均匀覆盖腔体内悬挂的所有食材，无需额外加装风机等动力部件，既降低了设备的制造成本，也减少了后期使用过程中的故障点，日常使用仅需定期清理腔体内部的积灰即可，维护操作十分简便。炉门的观察窗采用耐温透明材质，可在不开启炉门的情况下观察内部食材的熏制状态，避免频繁开门导致的温度与烟气流失，保证熏制成品的色泽与风味一致性。下部添料口配备独立的风门调节结构，可通过调整风门开度控制进入燃烧室的空气量，进而控制燃烧速度与腔体内部的熏制温度，适配不同食材所需的熏制工况，无论是低温慢熏还是高温快速熏制，都可通过风门调整实现对应的参数控制。
