Y形结构110x50mm黄铜子母门合页设计

这款Y形结构的门铰链，是针对室内家装、定制柜体场景开发的专用连接构件，主要承担门扇与门框、柜门与柜体之间的活动连接功能，实现门扇绕固定轴的顺畅转动开合，同时承担门扇的静态承重载荷，保障开合过程无卡顿、无下垂、无异响。从实际应用场景来看，这类铰链广泛适配实木室内门、烤漆柜门、书柜门、酒柜门、衣柜柜门等多种家装与定制家具场景，黄铜材质的外观属性也能适配轻奢、美式、复古等多种装修风格，无需额外做表面装饰遮挡，外露安装也能成为家具细节处的质感点缀。

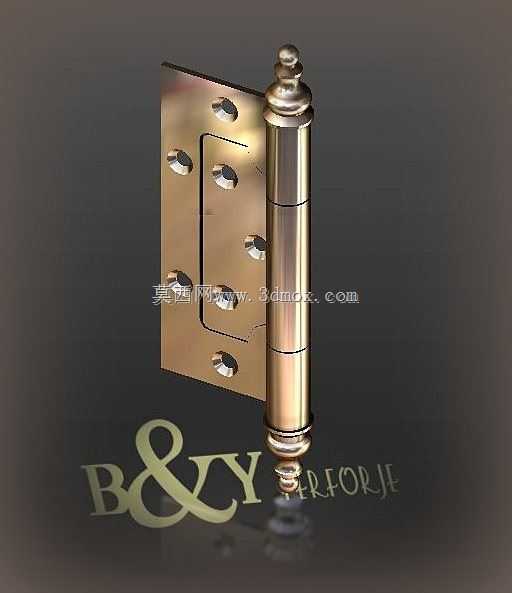

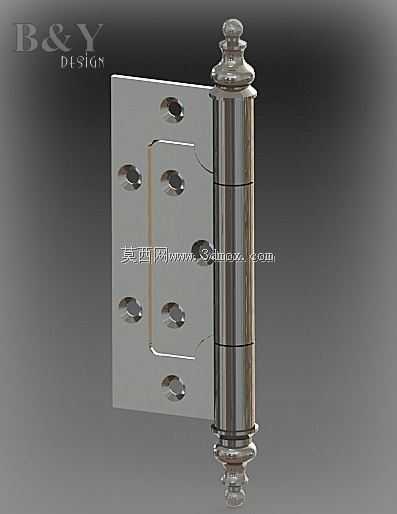

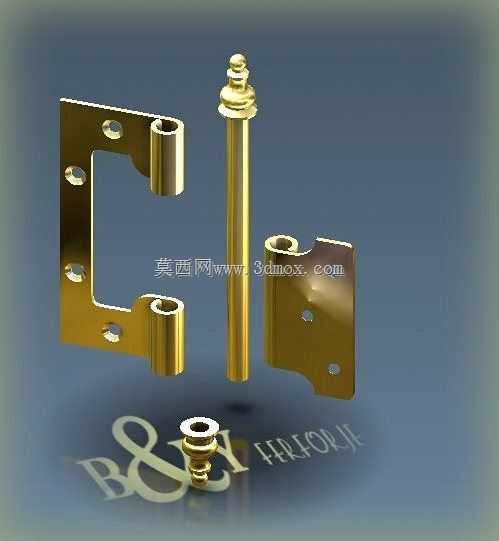

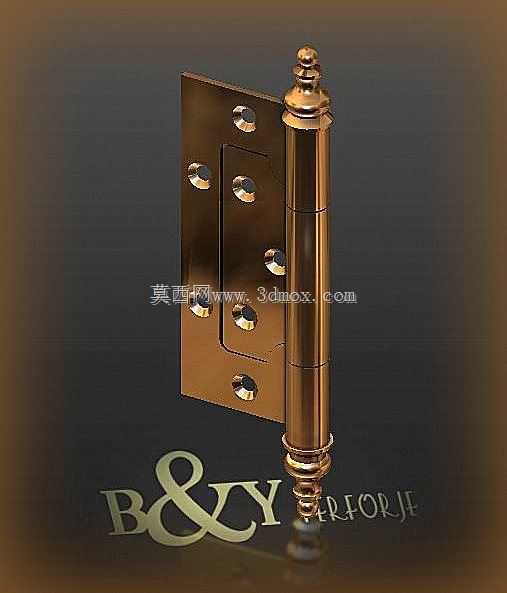

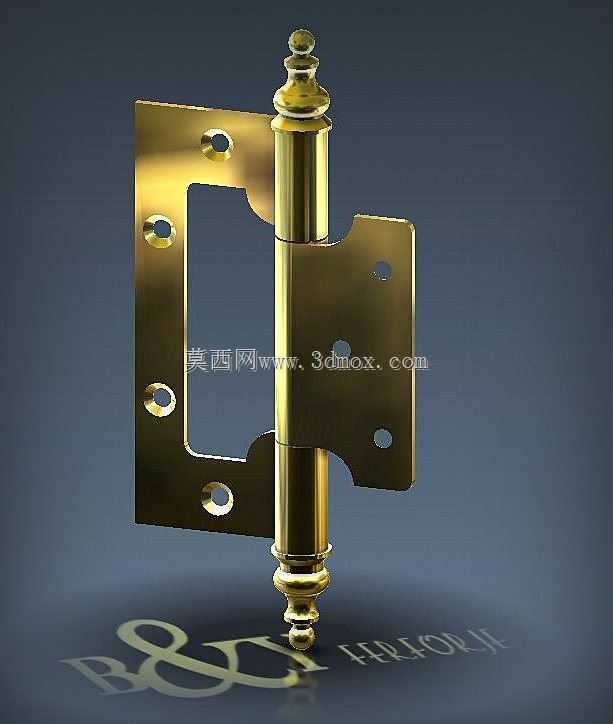

在功能特性设计上，这款铰链采用子母片错位结构，安装时无需在门扇或门框侧边开凿深槽，直接贴合构件表面即可完成固定，大幅降低现场安装的施工难度，也避免开槽不当导致的木材开裂、门扇破损问题。铰链的转轴部分采用一体式铜套嵌套结构，转轴上下端做了装饰性的阶梯收头与圆顶造型，既提升了整体外观的精致度，也能在转动过程中减少两片合页之间的直接摩擦，降低长期使用后的磨损量，延长构件的使用寿命。合页页片上的安装孔位做了沉头设计，固定螺丝安装后可以完全没入页片表面，不会出现螺丝凸起剐蹭、影响门扇闭合平整度的问题。

从设计思路来看，这款铰链优先考虑了家装场景的安装便捷性与外观协调性，Y形的页片裁切造型区别于传统方形合页的刻板外观，在保证结构强度的前提下减少了页片的冗余材料，同时让合页的受力分布更均匀：靠近转轴侧的页片做了加宽处理，将承重应力集中在转轴附近的固定点位，远离转轴的页片延伸段则通过三个固定孔分散门扇开合时产生的拉扯力，避免长期使用后页片变形导致门扇下垂。

在外形尺寸与安装边界上，这款铰链的整体安装尺寸为110x50mm，单片页片厚度适配常规18-25mm厚度的门扇与门框板材，安装时仅需保证门扇与门框之间预留2mm左右的装配缝隙，即可实现180度范围内的顺畅开合，不会出现页片碰撞、开合卡滞的问题。页片上的固定孔位间距经过精准测算，适配家装场景常用的自攻螺丝规格，现场安装时无需额外打孔对位，按照页片孔位标记即可快速完成固定作业。黄铜材质的表面做了抛光封釉处理，日常使用中不易氧化发黑，长期使用也能保持温润的金属光泽，减少后期维护打理的成本。
