老式旋入式金属窗用防风挂钩结构

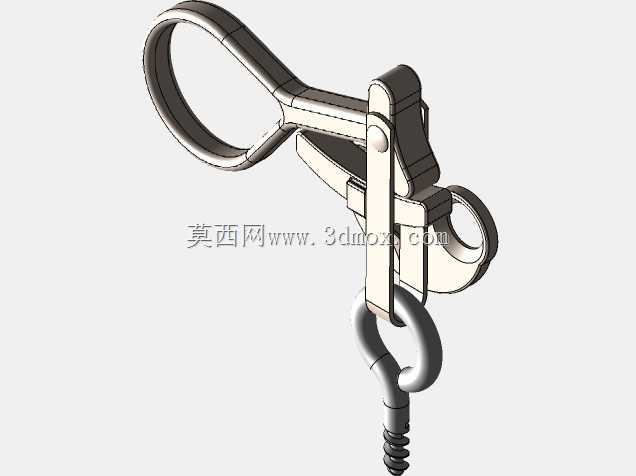

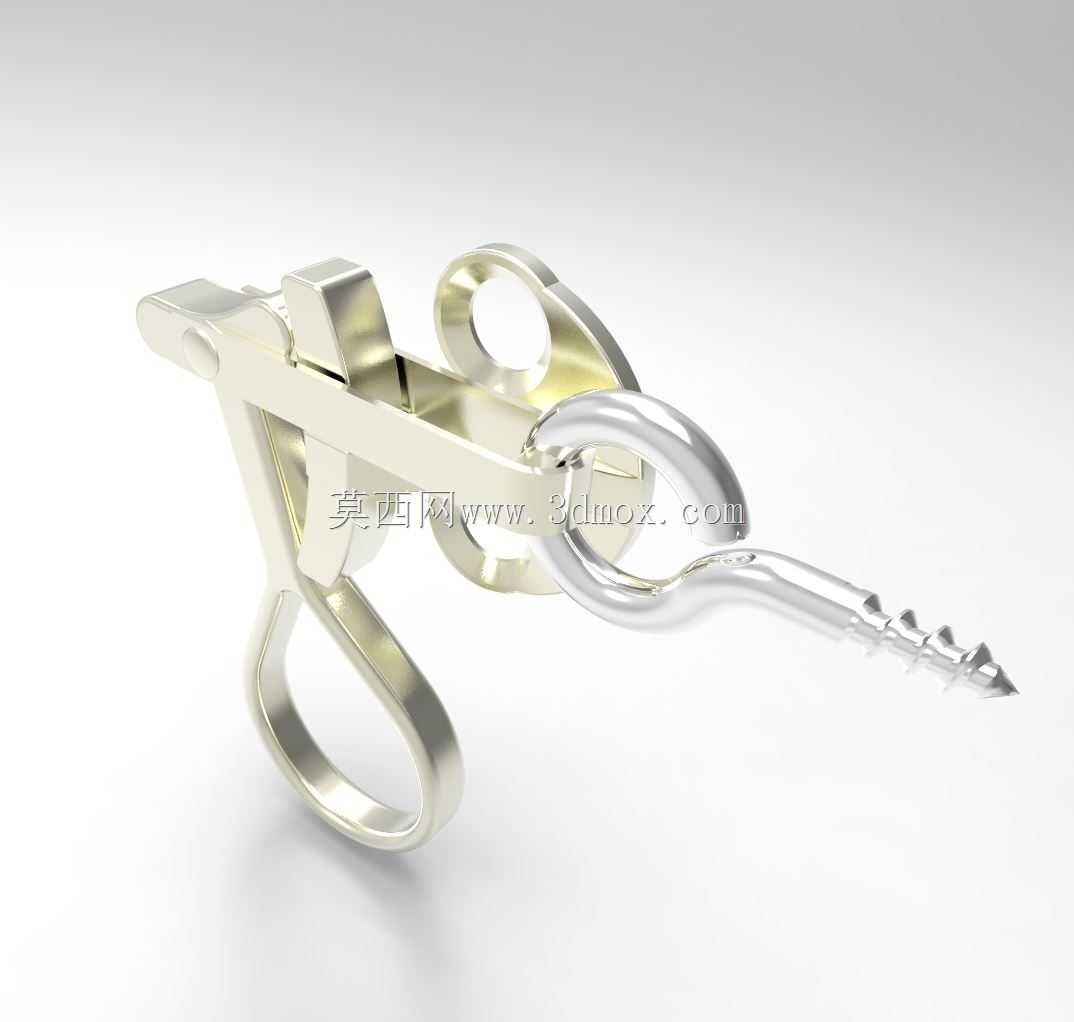

这款窗用挂钩是适配传统平开木窗、钢窗的配套五金构件，主要应用于民用住宅、老式公房、复古风貌建筑的外开窗扇固定场景，核心作用是在窗扇开启至指定角度后，通过挂钩与窗扇配套挂环的咬合，实现窗扇的位置锁定，避免室外阵风刮动窗扇出现反复碰撞、猛然闭合的问题，同时也能在日常通风时固定窗扇开度，防止窗扇被外力推动意外关闭夹伤人员，或是大角度外翻出现坠落风险。从功能特性来看，该挂钩采用扳机式弹性锁止结构，主体为一体冲压弯折的金属承力架，一端设置带自攻螺纹的锥状旋入端，可直接拧入木质窗框或预先在钢窗框上开设的预制孔内完成固定，另一端设置扳机式卡扣与挂环配合，挂环连接带自攻螺纹的固定端，安装在窗扇对应位置，当窗扇开启到预设角度时，挂环可滑入卡扣内自动锁止，需要关闭窗扇时只需扳动外露的扳机拨片，即可解除锁止状态，操作无需额外工具，单手即可完成开合切换。设计思路上，整体结构充分考虑了窗用五金的长期使用需求，承力架部分采用弯折成型的闭环受力结构，在挂环咬合位置做了加厚的承力凸台，避免长期开关磨损出现间隙松动，扳机部分内置弹性复位结构，每次解锁后可自动回弹至锁止位，不会出现卡扣无法复位导致的固定失效问题；旋入端的螺纹采用大螺距自攻牙设计，拧入木材后咬合力强，可承受六级阵风下的窗扇风载荷，不会出现松动脱出的问题。外形尺寸与安装边界方面，该挂钩整体展开长度适配常规30-60厘米开度的外开窗，主体承力架宽度控制在2厘米以内，安装时仅需在窗框侧边距离窗扇铰接端三分之二的位置，选取平整无开裂的基面，将挂钩旋入端垂直拧入基面1.5厘米以上即可保证固定强度，配套的挂环则安装在窗扇侧边对应高度位置，确保窗扇开启至最大通风角度时挂环可顺利卡入卡扣，安装后整体突出窗框表面不超过3厘米，不会影响窗扇的正常闭合，也不会在窗扇关闭时出现磕碰干涉，适配市面上绝大多数厚度在4厘米以上的木质、钢质平开窗户，无需对窗体进行额外裁切改造即可完成安装。
