旧金山金门大桥悬索桥仿真建模作品

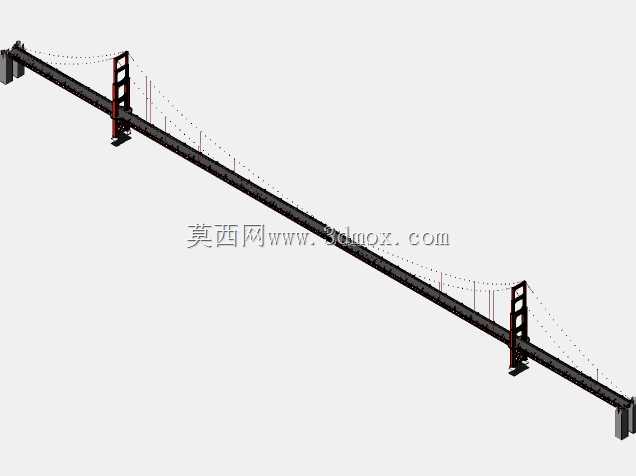

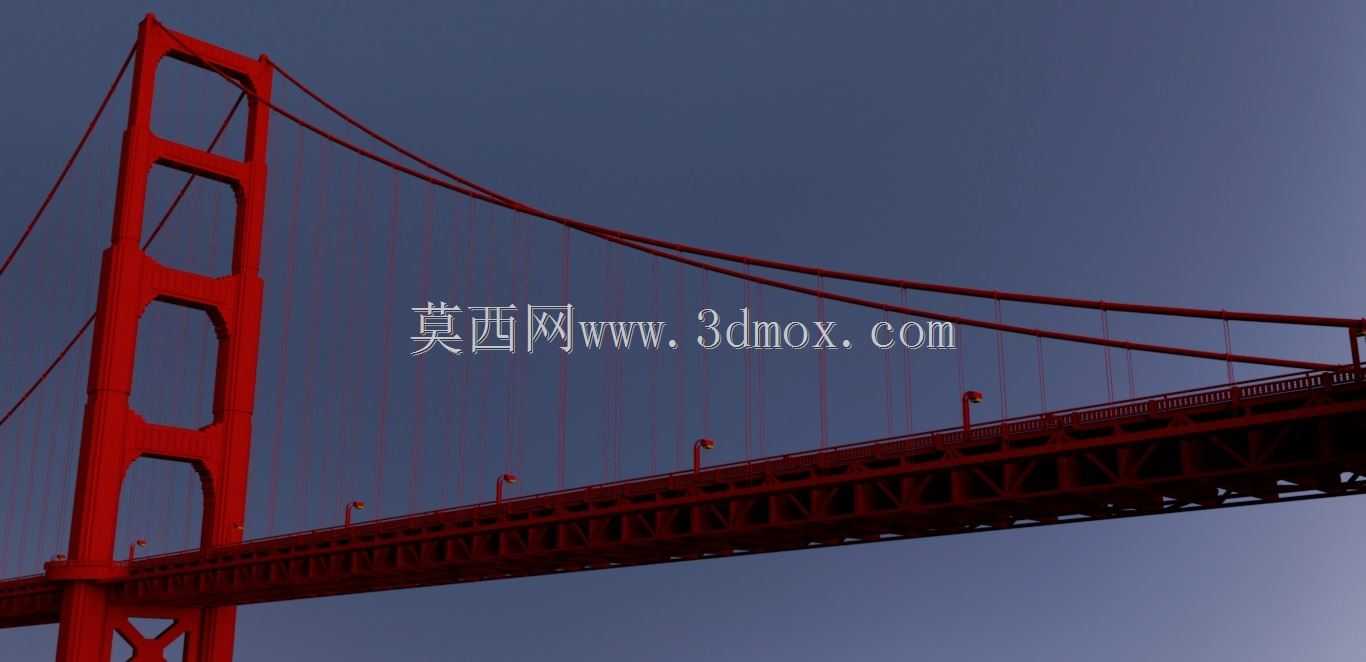

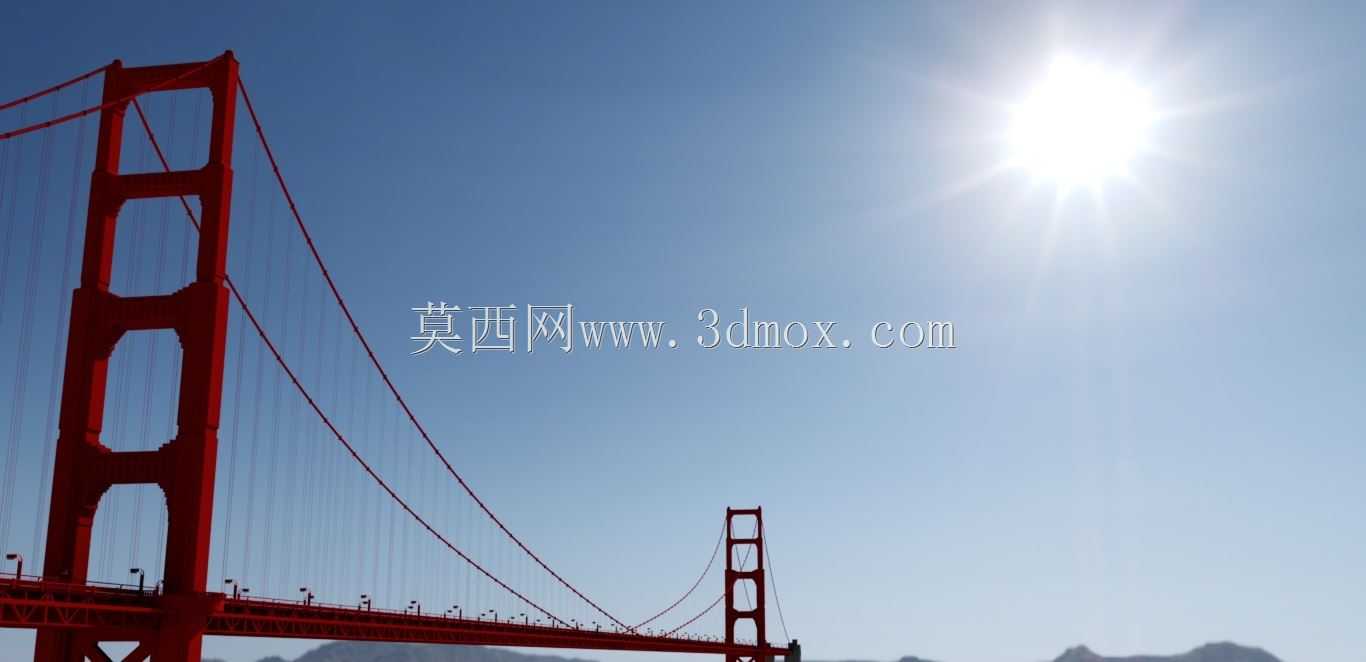

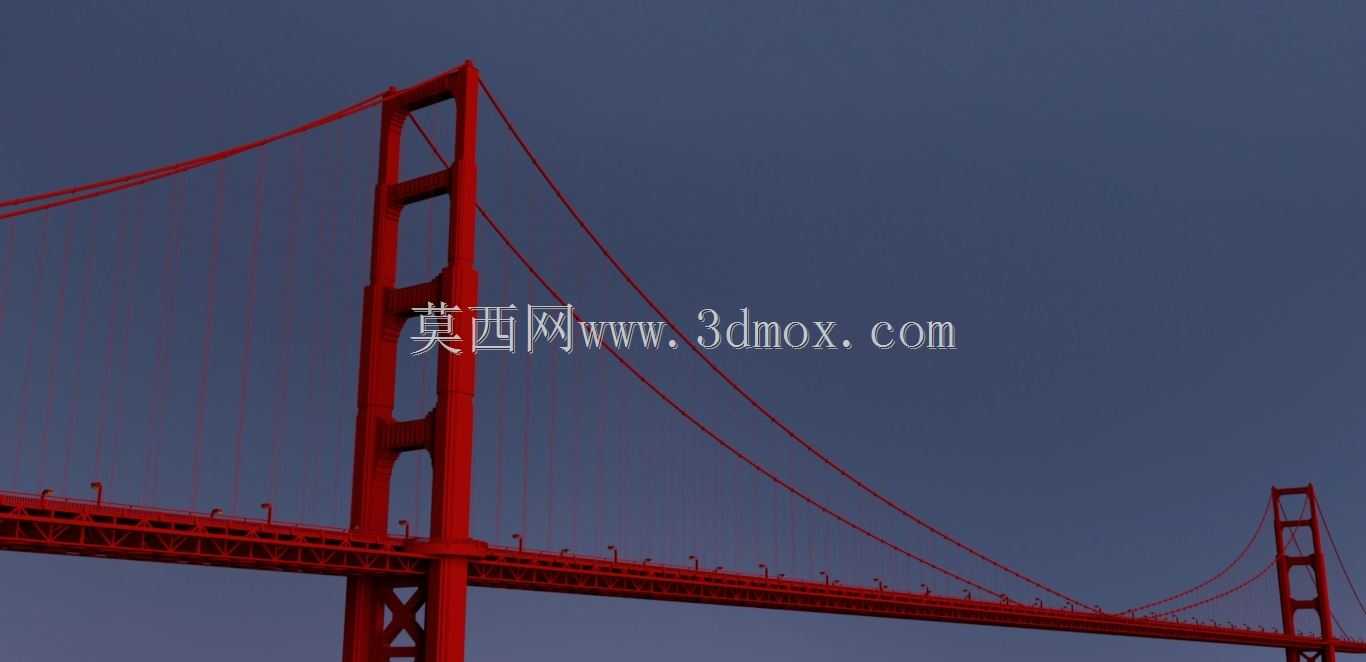

该悬索桥模型还原了旧金山金门大桥的核心结构特征，可应用于桥梁工程教学演示、城市地标场景搭建、文旅项目沙盘制作、建筑结构力学仿真验证等多个场景。在教学场景中，可作为桥梁工程专业的具象教学载体，帮助学习者直观理解悬索桥的传力逻辑与结构组成；在文旅沙盘场景中，可作为微缩城市景观的核心地标构件，还原城市滨水区域的标志性风貌；在结构仿真场景中，可依托模型的结构参数开展悬索受力、桥体抗风性能的基础模拟验证，为同类桥梁的概念设计提供参考。模型完整还原了悬索桥的核心功能结构，包含高耸的门式桥塔、沿桥跨布设的主缆、垂直连接主缆与桥面的吊索、刚性桥面系以及桥塔底部的锚固基础结构。桥塔作为核心承重构件，采用变截面门式框架设计，既保证了竖向承重能力，也通过横向连接结构提升了桥塔的抗侧刚度，可有效传递主缆传来的竖向荷载与横向风荷载；主缆采用抛物线形布设逻辑，匹配大跨度悬索桥的受力特性，将桥面荷载通过吊索均匀传递至桥塔与两端锚碇；吊索沿桥跨等距排布，保证桥面荷载的均匀传递，避免局部应力集中；桥面系采用钢桁架结构形式，在降低整体自重的同时提升桥面的抗弯刚度，满足大跨度通行场景的结构需求。设计过程中严格遵循悬索桥的真实受力逻辑开展结构搭建，首先确定桥塔的高度与跨径比例，匹配1:100的缩放比例划定整体安装边界，桥塔高度、主跨长度、边跨长度均按照真实桥梁的比例缩放，保证整体结构比例协调无失真。其次对主缆的线形进行优化，按照悬链线受力逻辑调整主缆的垂度参数，保证模型结构的受力合理性，避免出现结构逻辑矛盾。桥体外观还原了真实桥梁的标志性红色涂装，桥塔的横向连接构件、主缆的索夹结构、桥面的护栏细节都做了对应还原，既保证结构逻辑的准确性，也兼顾了外观的辨识度。整体模型的安装边界严格按照缩放比例控制，桥塔底部预留了对应锚碇结构的安装位置，主缆两端预留了与锚碇连接的接口，可直接搭配对应锚碇结构完成整体桥梁场景的搭建，无需额外调整结构尺寸。
