在生物声学检测、微机电传感系统的实际落地场景中,板载式硅晶体MEMS组件是核心的信号拾取单元,这类器件的三维结构设计需要同时兼顾芯片封装可靠性、PCB焊接适配性以及信号传输路径的抗干扰要求,不能仅停留在外观层面的建模还原。从实际应用端来看,这类硅基MEMS器件常被植入便携式声学采集设备、工业微振动监测终端、医疗生物信号检测探头中,需要在有限的板载空间内完成敏感单元的固定、引脚的信号导通以及外围电路的电磁屏蔽,设计过程中需要反复核对安装边界与周边元器件的避让距离,避免焊接组装时出现干涉问题。

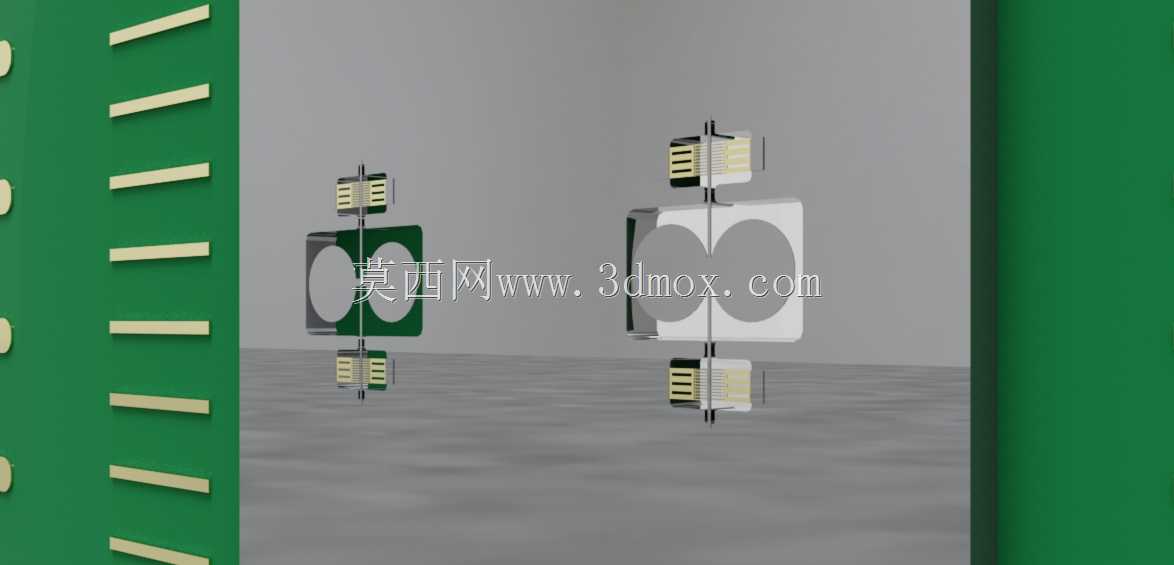

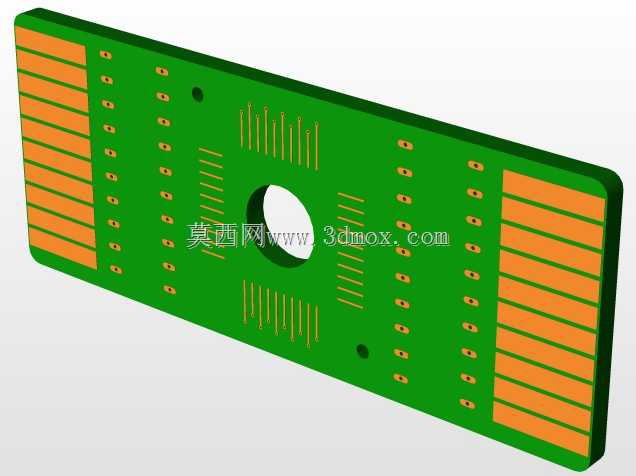

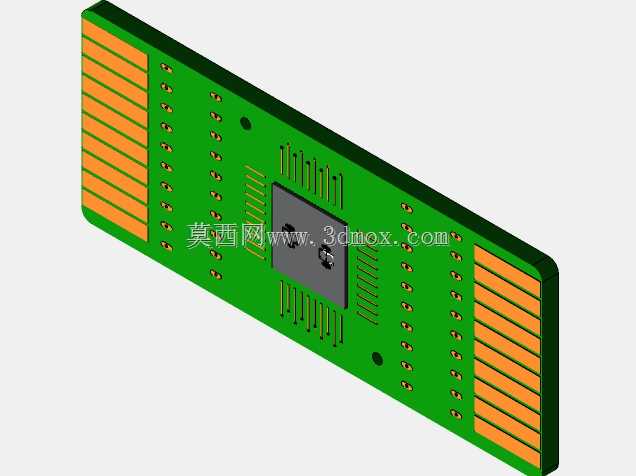

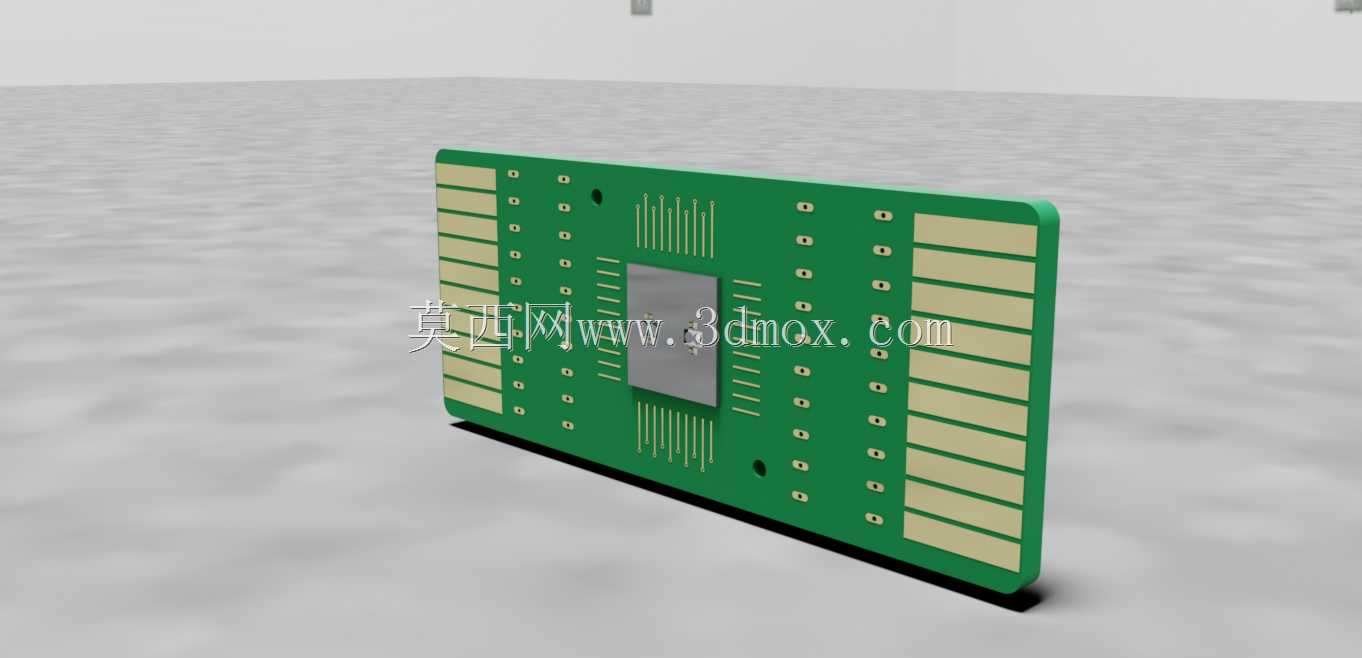

从结构设计思路来看,该组件采用标准FR-4环氧玻纤基板作为承载基体,基板整体采用矩形切角设计,边缘做0.2mm的圆弧倒角处理,避免生产转运过程中出现基板崩边问题。基板上的硅晶体MEMS敏感核心采用居中布置方案,核心区域四周预留0.8mm的围坝空间,用于后续点胶封装时的胶量控制,防止封装胶溢到敏感振膜区域影响检测精度。基板两侧对称布置镀金接触焊盘,焊盘采用等间距排布,单排焊盘数量为12个,焊盘宽度1.2mm,相邻焊盘中心间距2.54mm,完全匹配标准SMT回流焊的工艺要求,不需要额外定制钢网即可完成批量焊接。焊盘与核心敏感单元之间采用等长差分走线设计,走线宽度0.2mm,线间距0.3mm,尽可能降低信号传输过程中的阻抗不连续问题,减少高频信号的反射损耗。
在外形尺寸与安装边界的把控上,该组件整体长宽尺寸控制在32mm×22mm,基板厚度1.6mm,符合常规消费级、工业级PCB的通用厚度标准,安装时不需要对设备内部的PCB卡槽做特殊改造。核心硅晶体单元的厚度为0.7mm,封装后整体突出基板表面的高度不超过1.2mm,在堆叠安装时可以和周边的阻容元件保持0.5mm以上的安全间隙,避免组装过程中出现元件磕碰损坏。基板上预留两个直径1.0mm的定位孔,孔中心距基板短边边缘3mm,距长边边缘2.5mm,既可以用于SMT贴片时的设备定位,也可以在需要螺丝固定的场景下配合M1规格的螺丝完成硬连接,适配不同的安装固定需求。
从功能特性的实现逻辑来看,该结构设计充分考虑了MEMS器件的脆弱性特点,硅晶体敏感单元的四周布置了一圈接地保护焊环,焊环宽度0.5mm,焊接后可以形成连续的接地屏蔽层,既可以阻挡外界电磁干扰对微弱检测信号的影响,也可以在一定程度上缓冲外力冲击,降低硅片碎裂的风险。基板表面采用绿色阻焊油墨覆盖,非焊盘区域的阻焊层厚度控制在20μm左右,既可以起到绝缘防护作用,也不会因为阻焊层过厚影响焊盘的上锡效果。焊盘表面采用电镀镍金工艺处理,金层厚度0.05μm,镍层厚度5μm,可以保证长期使用过程中焊盘不氧化,维持稳定的接触电阻,适配无铅焊接的工艺温度曲线,过回流焊时不会出现焊盘脱落、起泡等问题。
在实际建模还原过程中,需要重点区分不同结构的材质属性与装配层级,基板部分的材质属性设置需要匹配FR-4的力学参数,焊盘部分设置为金属镀金材质,硅晶体核心部分设置为单晶硅材质,不同结构之间的装配间隙需要严格按照实际生产公差设置,比如硅晶体与基板之间的粘接层厚度设置为0.1mm,对应实际生产中的导电胶层厚度,避免建模时出现零件之间的过盈或者间隙过大问题,影响后续的结构仿真或者装配验证效果。对于走线部分的建模,不需要完全还原实际PCB的每一根走线细节,但需要准确表达出走线的排布方向与焊盘的对应关系,保证模型在用于结构干涉检查时可以准确反映实际的安装空间占用情况,为后续整板的元器件布局提供准确的参考依据。
