床垫生产用翻转作业设备结构设计

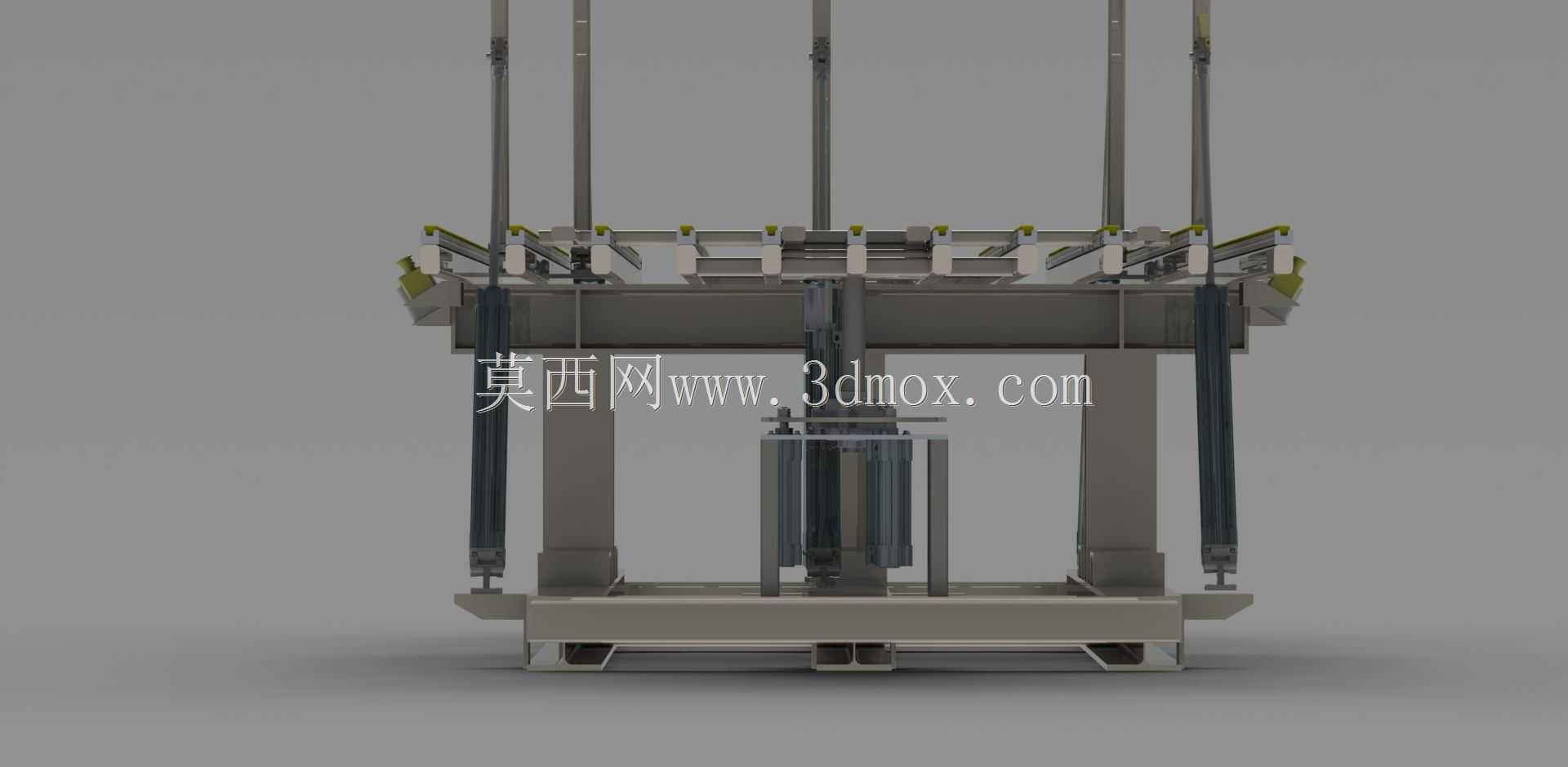

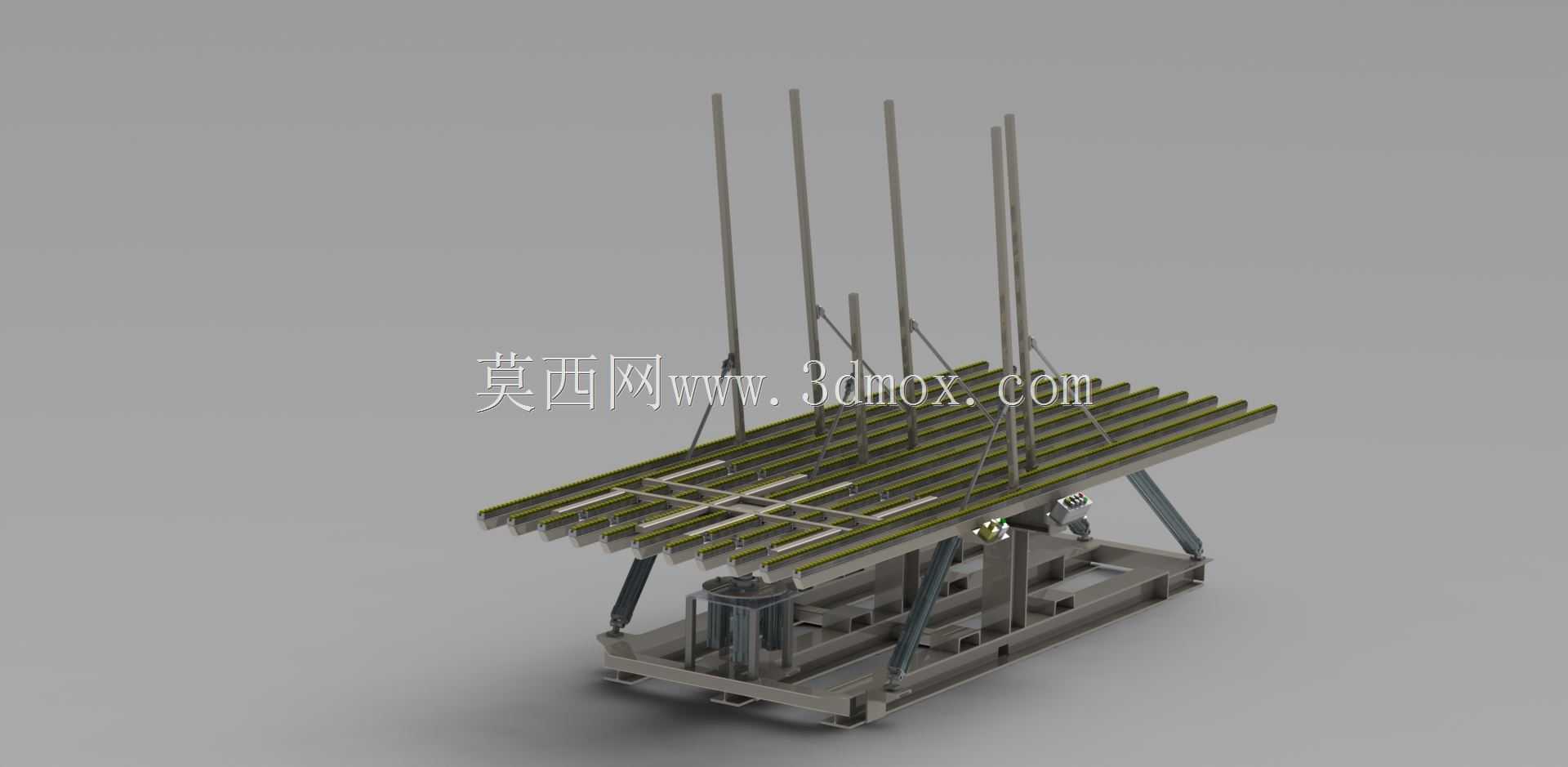

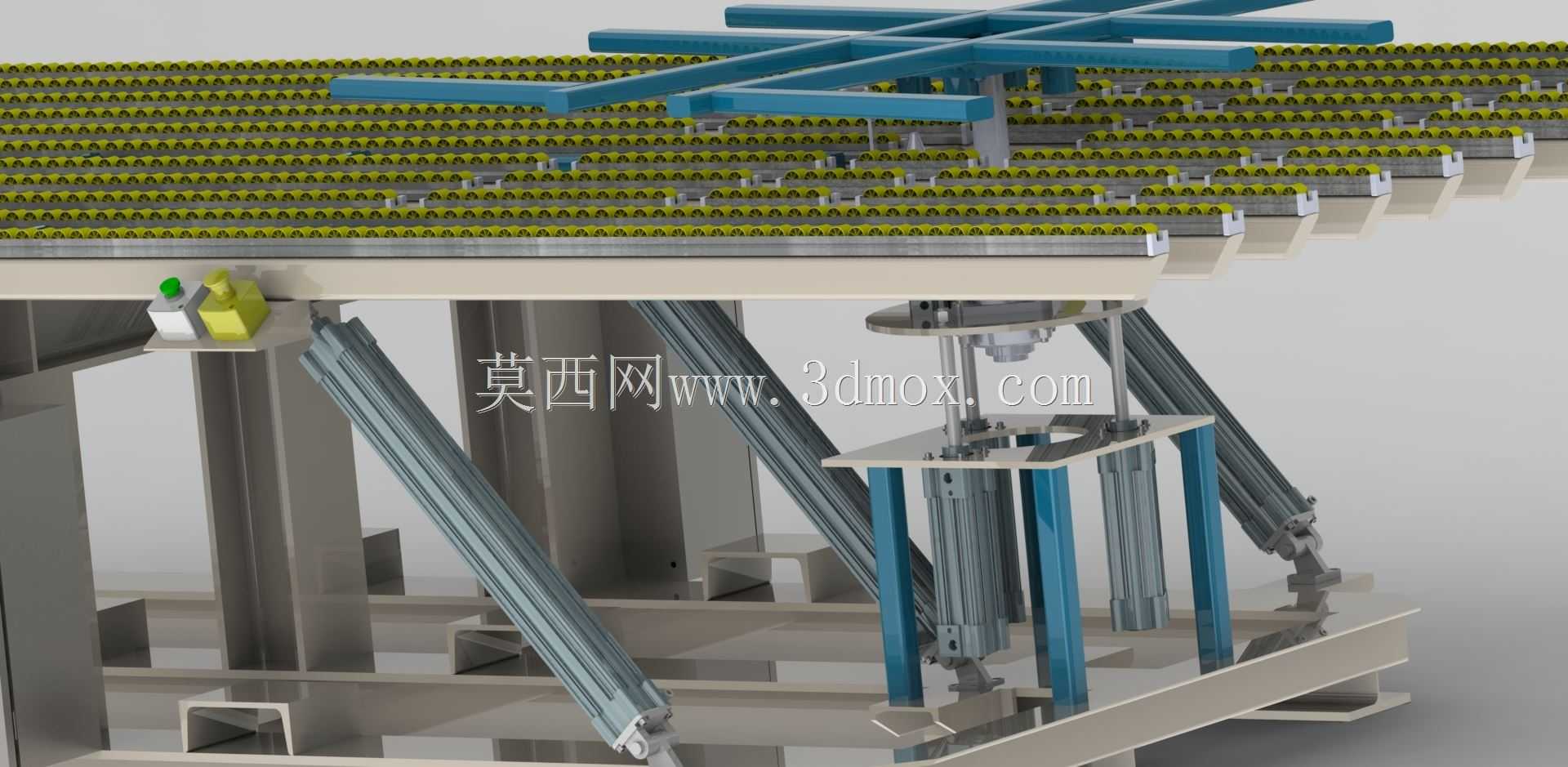

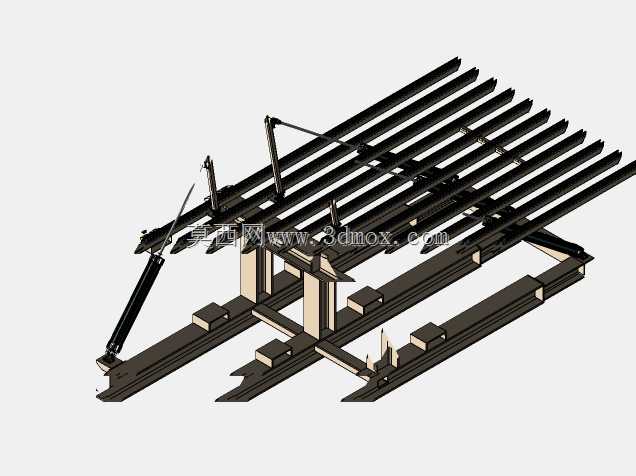

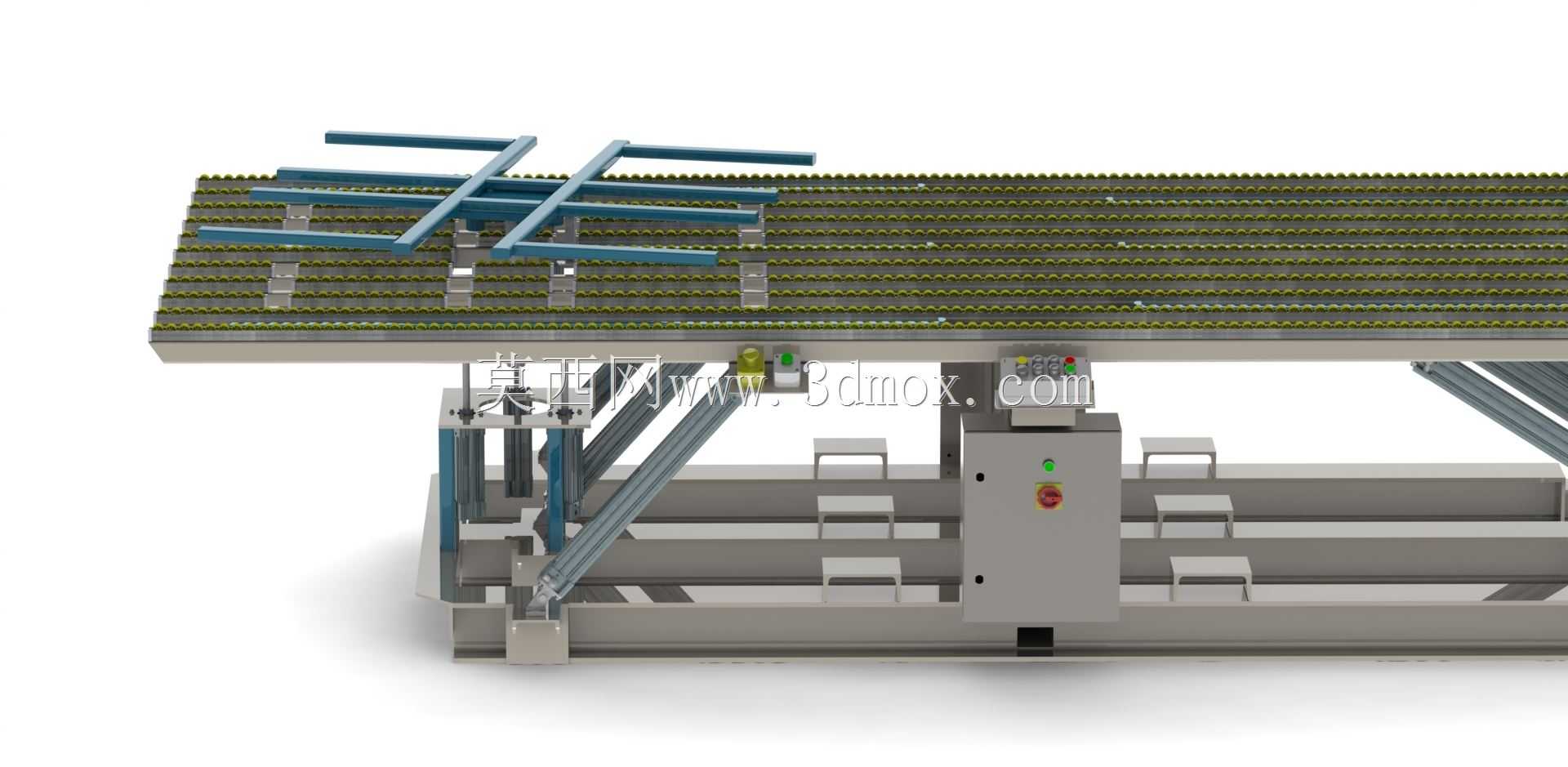

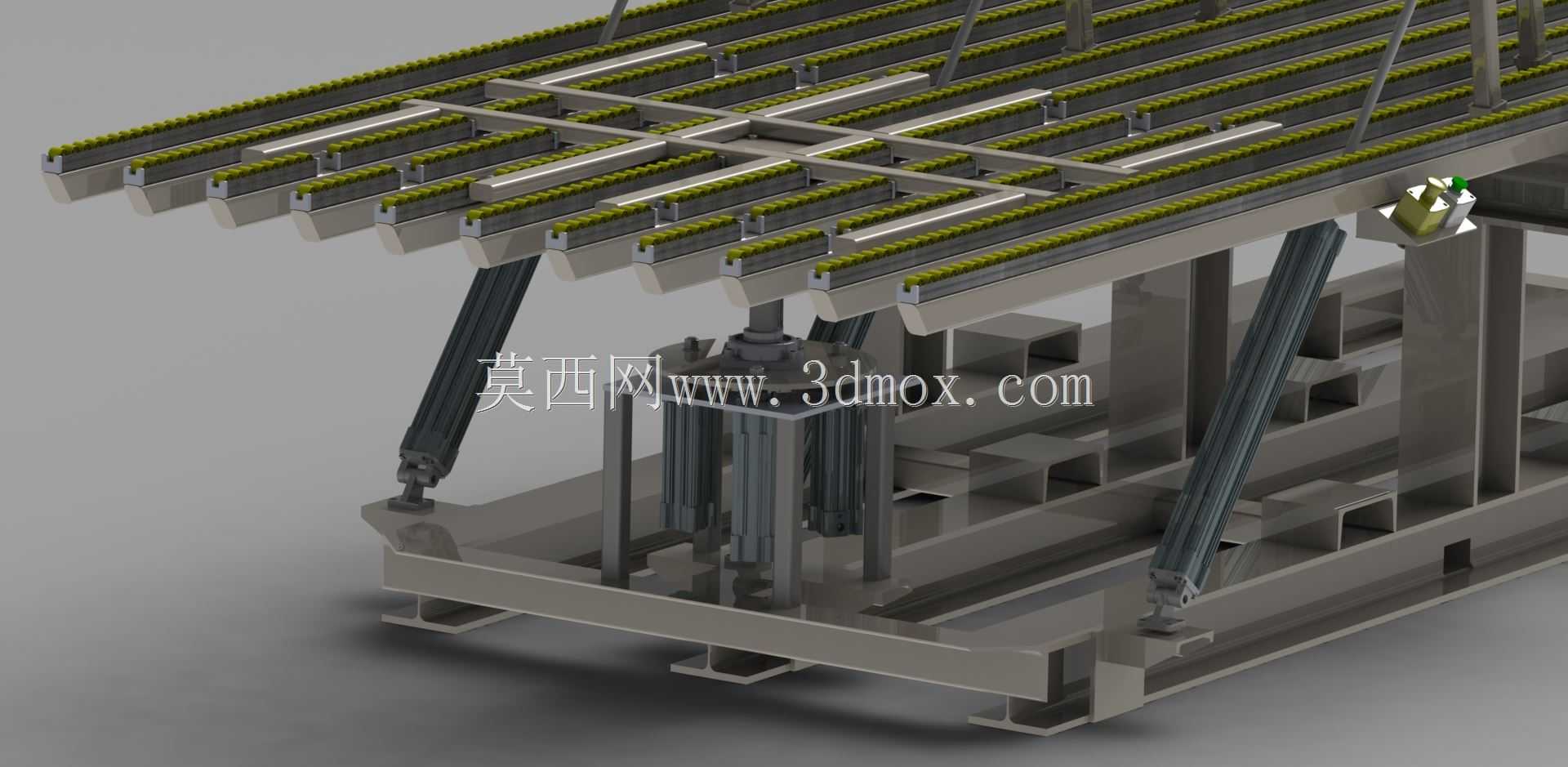

这款翻转作业设备主要面向软体家具制造场景，适配床垫生产流水线的工序衔接需求，解决床垫生产过程中翻面作业的痛点。在床垫的实际生产流程中，面料铺装、弹簧垫层固定、反面涂胶、边缘封边、质检翻面等多个工序都需要将床垫整体翻转180度，传统人工作业不仅需要两名以上操作人员配合抬翻，劳动强度大，还容易在翻转过程中剐蹭床垫表层面料、造成垫层移位，甚至出现操作人员扭伤、床垫掉落磕碰的安全隐患，这款设备就是针对这类痛点开发的专用作业工装。设备上部采用密集万向滚珠辊道作为承载台面，滚珠采用耐磨聚氨酯包胶材质，既可以保证床垫在台面上灵活推移，减少推送阻力，也能避免硬质接触面刮花床垫的针织面料或皮革表层，辊道的排布密度经过测算，能够适配从1.2米单人床垫到2米特大号床垫的不同尺寸承载需求，不会出现局部悬空导致的床垫弯折变形。设备中部的翻转执行机构采用对称式斜向支撑结构，搭配气动执行元件作为翻转动力源，相比电机驱动的翻转结构，气动驱动的动作更平缓，冲击载荷小，不会因为启动、停止的瞬间冲击力造成床垫内部垫层错位，支撑臂的开合行程可以根据床垫的厚度进行调节，能够适配从5厘米薄棕垫到30厘米厚弹簧床垫的夹持需求，夹持部位采用宽面柔性压块，接触压强控制在安全范围内，不会在床垫侧面留下压痕。下部的机架采用型钢焊接框架结构，整体做了应力消除处理，避免长期承重出现结构变形，机架底部预留了地脚螺栓安装孔，可以直接固定在车间地面上，也可以搭配可调脚杯适应不平整的车间地面，设备的进料端和出料端高度和常规床垫生产流水线的辊道高度保持一致，不需要额外做过渡衔接改造，就能直接接入现有生产线，不需要对原有产线做大规模调整。设备的整体安装边界控制在常规产线工位的占地范围内，不会额外占用过多车间通道空间，翻转动作的行程经过优化，单次翻转作业的周期可以匹配产线的生产节拍，不会成为工序瓶颈，翻转到位后自动锁定，操作人员可以直接在台面上完成对应的工序作业，不需要额外的固定操作。在设计过程中，重点考虑了操作的安全性，翻转动作的触发采用双手操作按钮设计，避免误触发导致的安全事故，所有气动管路都做了隐藏式排布，避免生产过程中的胶液、面料碎屑附着在管路上造成管路老化或卡滞，设备的维护点都设置在易触及的位置，日常的润滑、密封件更换不需要拆解主体结构，降低后期的维护成本。
