预应力混凝土托梁成型用钢模结构设计

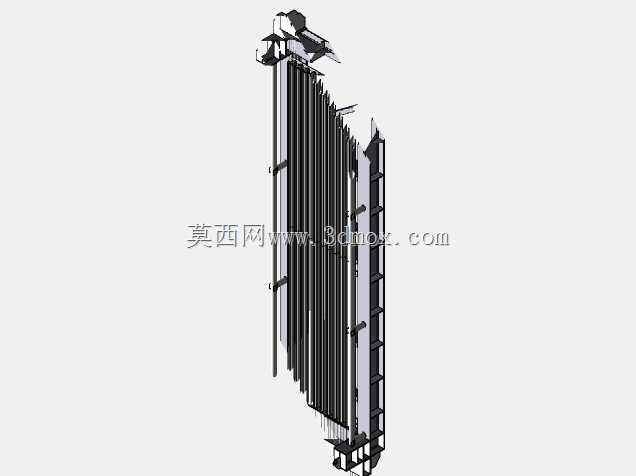

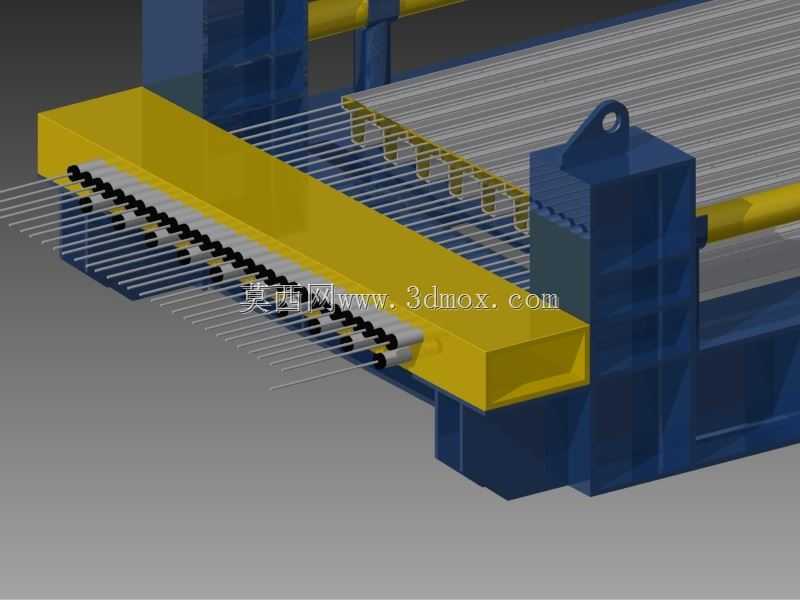

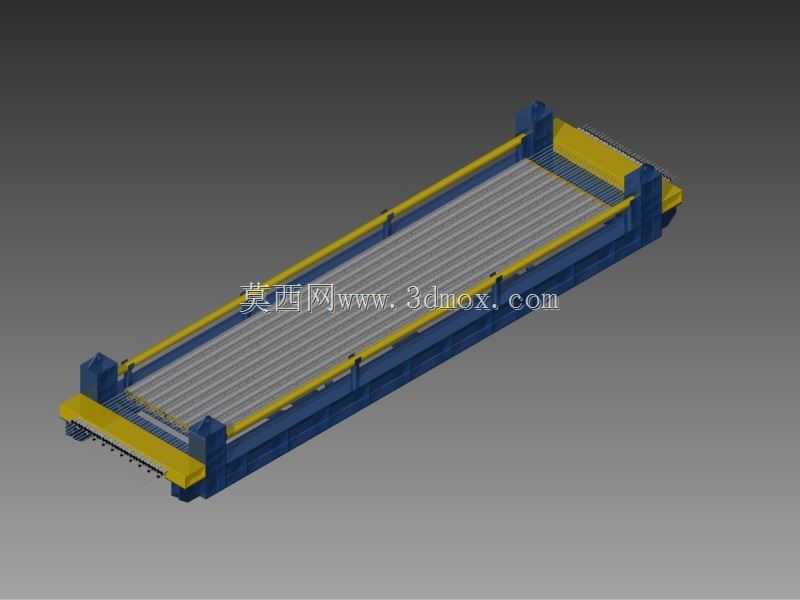

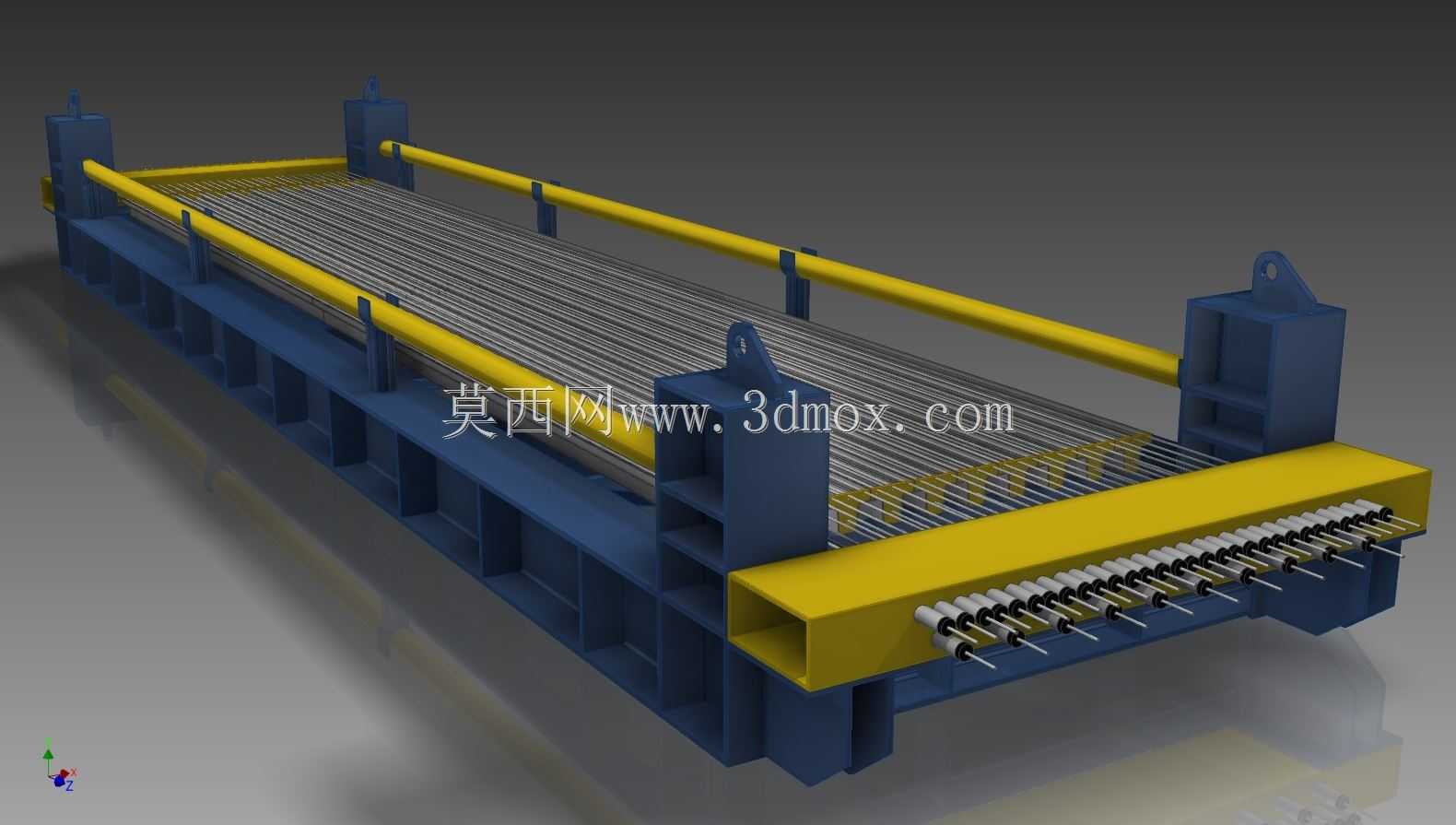

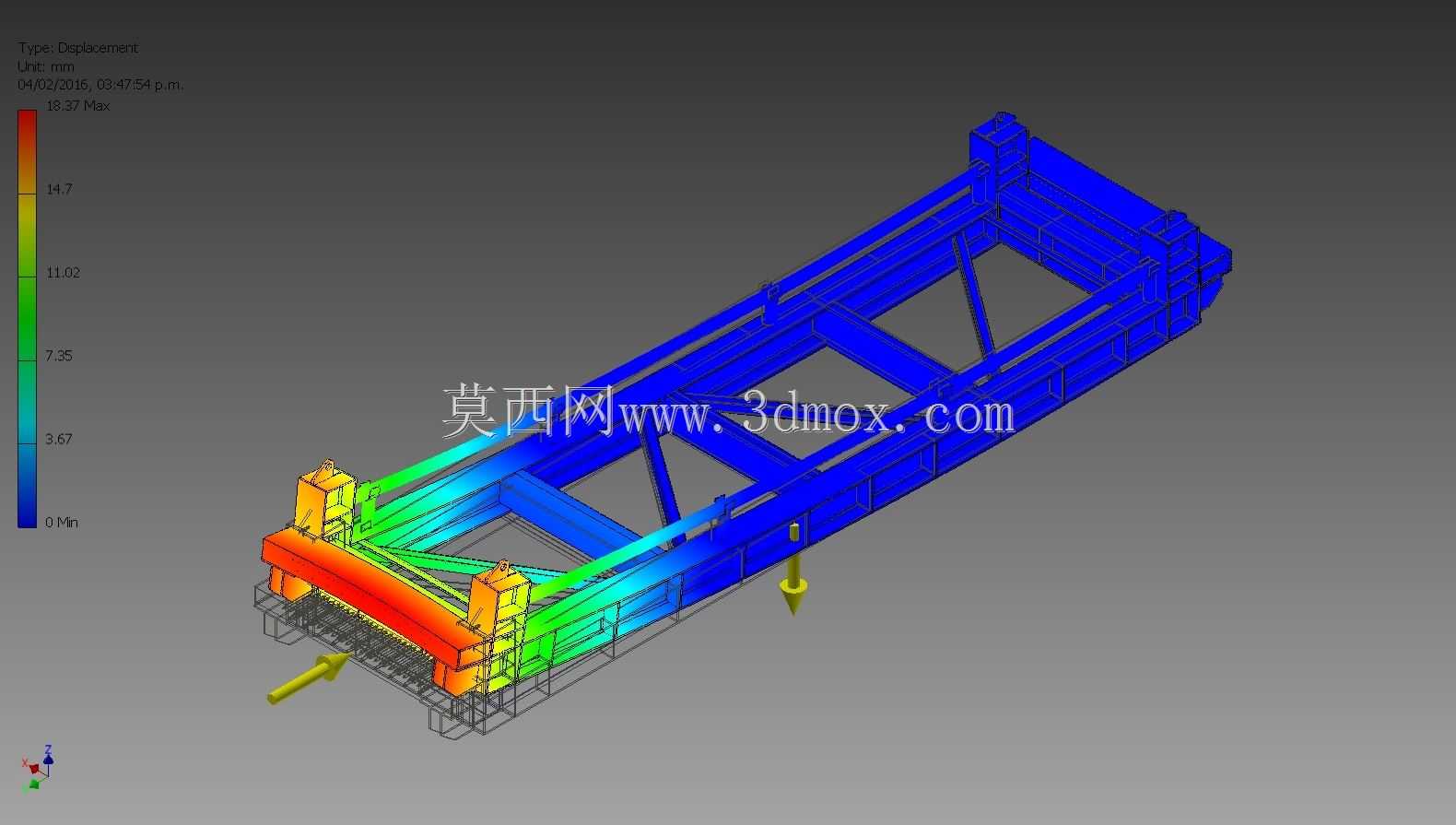

该套预应力混凝土托梁模是预制混凝土构件生产环节的核心成型工装，主要应用于装配式建筑领域、市政桥梁工程的预制构件生产车间，承担先张法预应力混凝土托梁的批量成型作业，是保障预制托梁尺寸精度、预应力筋排布精度的关键硬件载体。在实际生产场景中，该模具可配合预制厂的张拉设备、混凝土浇筑振捣设备、蒸汽养护窑完成全流程托梁生产，替代传统零散木模、简易拼装钢模的作业模式，大幅降低预制构件的尺寸偏差，提升预应力托梁的结构力学性能一致性。从功能特性来看，该模具整体采用重型型钢焊接成型的框架式主体结构，两侧设置通长的黄色防护栏结构，可避免生产作业过程中人员意外跌入模腔引发安全事故；模具端部设置集成式预应力筋定位张拉端板，板上排布等间距的筋条定位孔，可精准固定每一根预应力钢绞线的排布位置，保障张拉过程中各根钢绞线的受力均匀性，避免出现预应力偏载引发的构件翘曲、开裂问题。模腔底部采用整体铣平的耐磨钢板作为托面，可保障成型后托梁的底面平整度，减少后期构件安装时的找平工作量；模具两侧的侧模采用可快速锁紧的铰接结构，配合定位销可实现快速合模、拆模，缩短单批次构件的生产周转周期。从设计思路层面，该模具在开发阶段充分考量了预制构件生产的全流程需求：首先针对预应力张拉过程中模具需要承受数百吨张拉力的受力特点，主体框架采用箱型梁焊接结构，通过有限元仿真校核了满载张拉工况下的结构变形量，将模具整体形变量控制在0.2mm以内，避免长期张拉作业出现结构变形导致的构件尺寸超差；其次针对混凝土浇筑过程中的漏浆问题，在侧模与底模、端模的拼接位置设计了嵌入式密封胶条安装槽，配合快夹锁紧机构可实现拼接面的紧密贴合，杜绝浇筑过程中的跑浆漏浆问题；同时模具顶部设置了标准化的吊耳结构，可配合车间起重设备完成模具整体移位、入窑养护、脱模吊装等作业，吊耳位置经过重心校核，保障吊装过程中模具保持水平，避免模腔内未凝固混凝土出现倾斜偏移。在外形尺寸与安装边界方面，该模具整体长度适配常规6-12米跨度的预应力托梁生产需求，宽度方向可根据托梁截面尺寸通过更换侧模调节件完成适配，模具整体放置于预制厂硬化水平地面即可投入使用，无需额外做复杂的基础预埋，仅需在张拉端位置设置对应的张拉反力墩即可完成安装对接；模具底部预留了振捣设备安装位，可附着安装高频振动器，提升混凝土浇筑过程中的密实度，减少构件内部气孔、蜂窝等质量缺陷。整套模具的结构设计充分兼顾了生产安全性、成型精度、周转效率与长期使用的结构耐久性，可适配规模化预制构件厂的连续生产需求。
