大跨度拱形彩钢屋面桁架结构设计

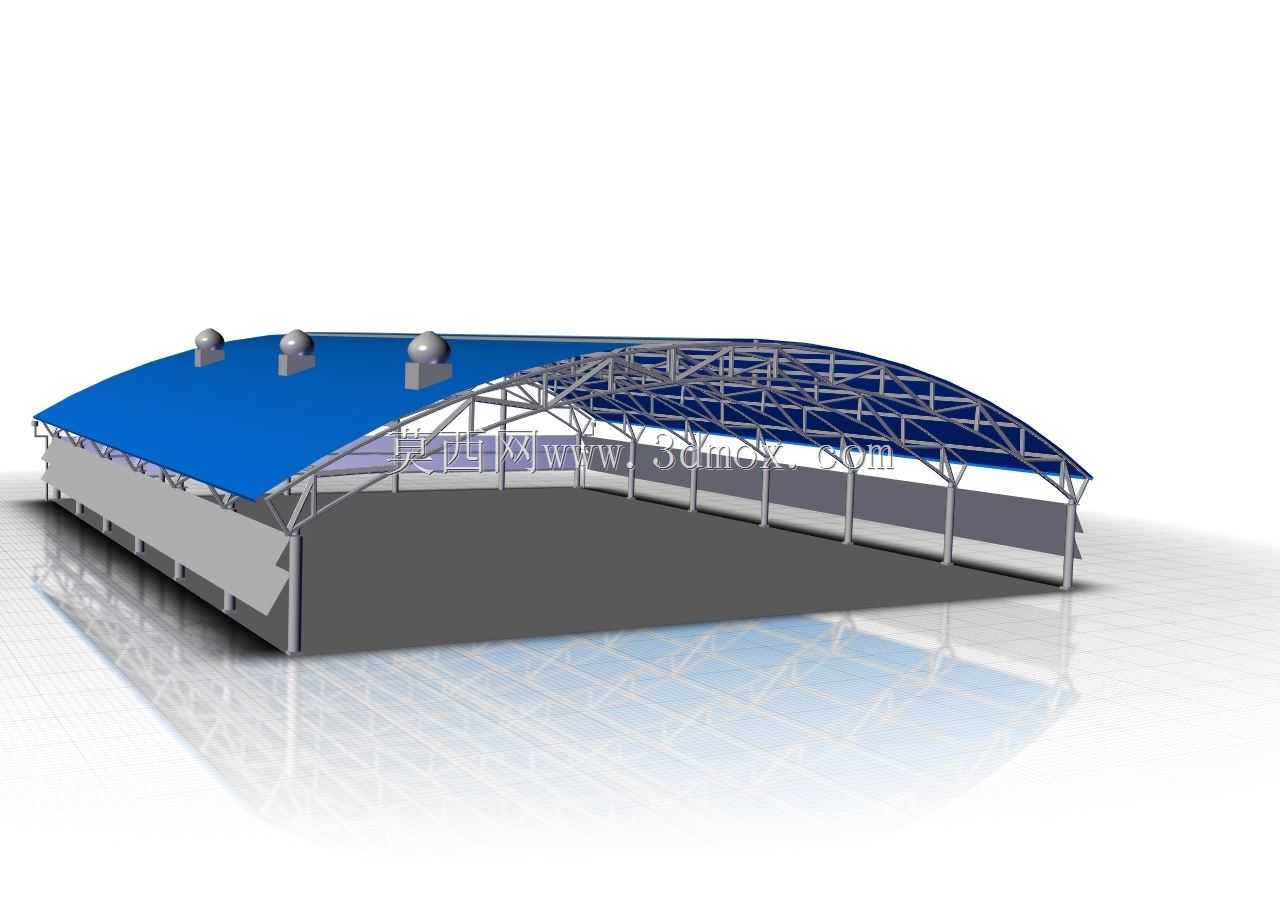

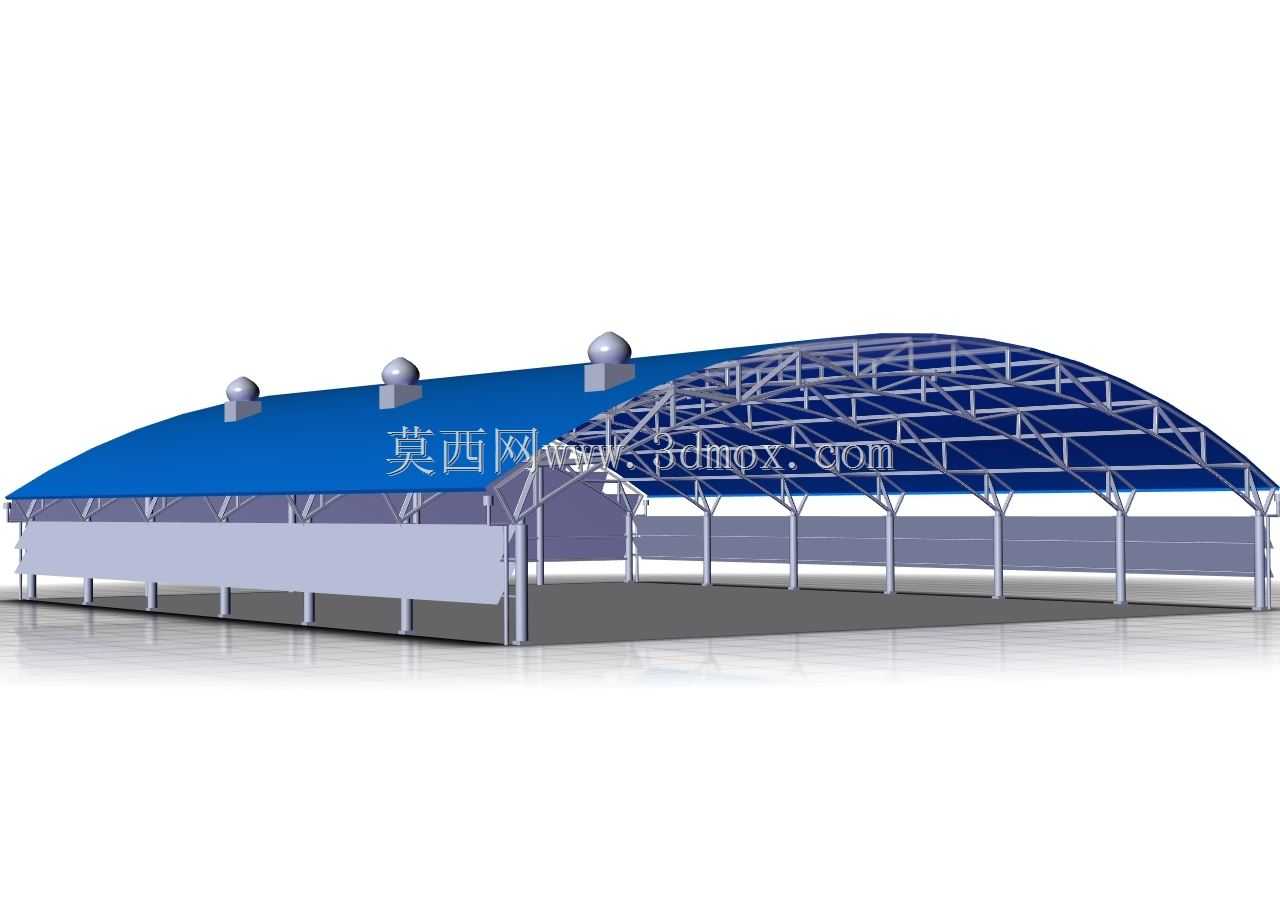

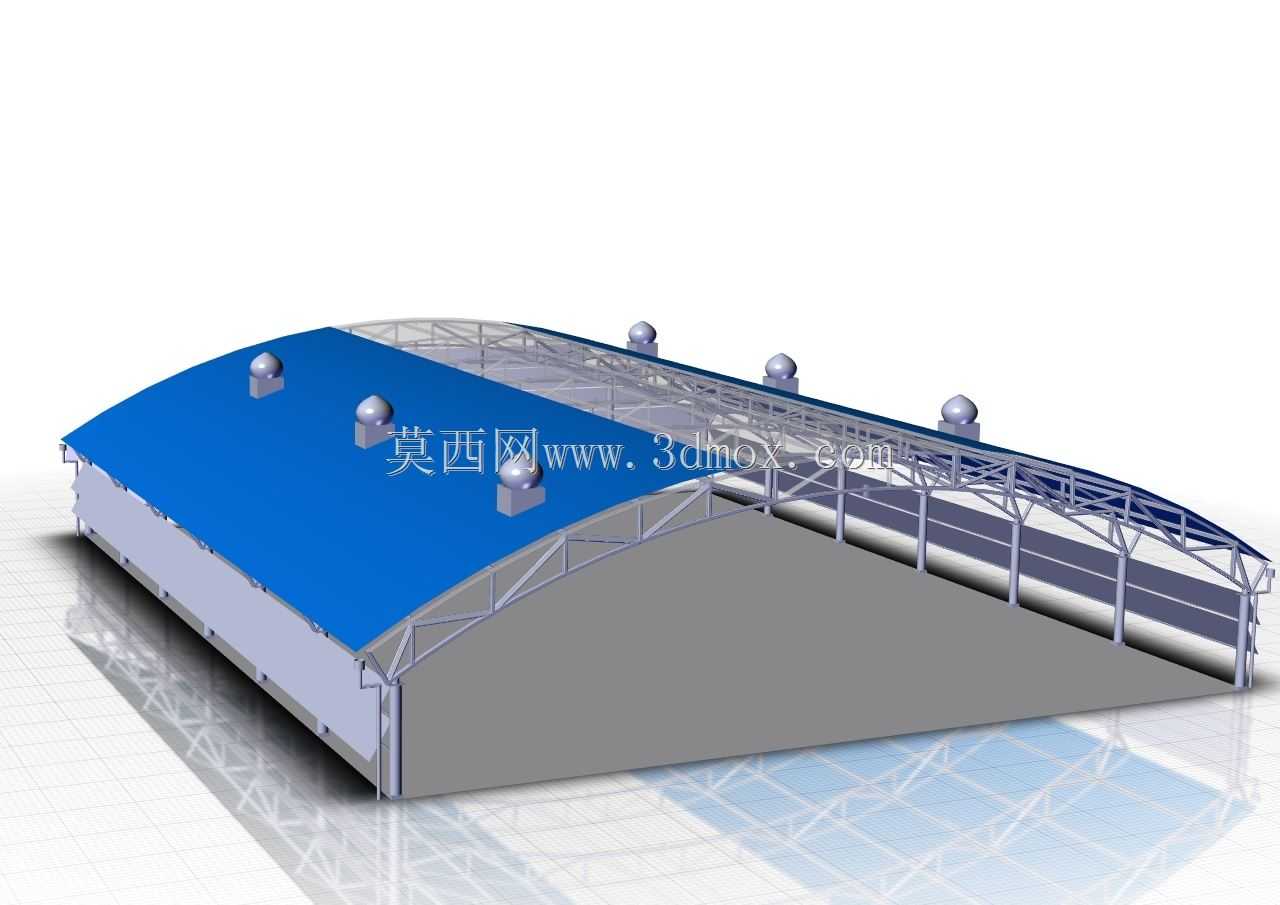

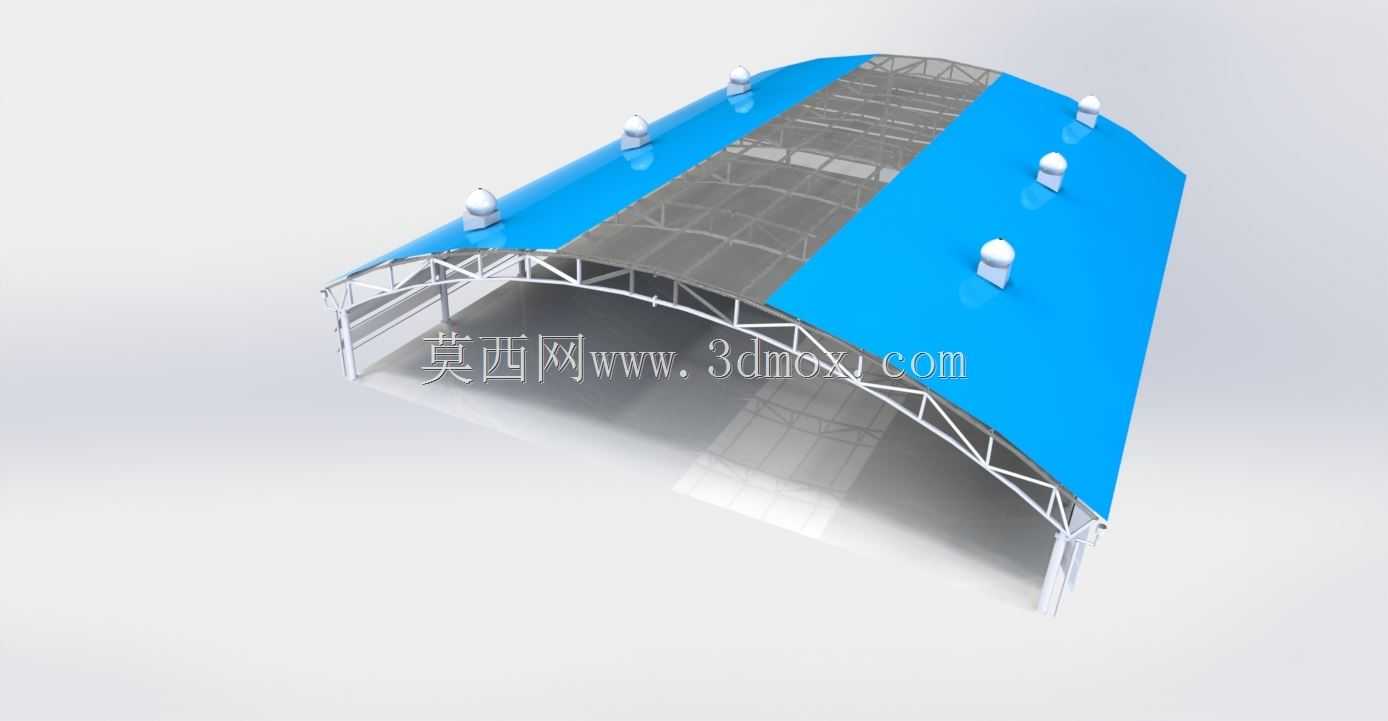

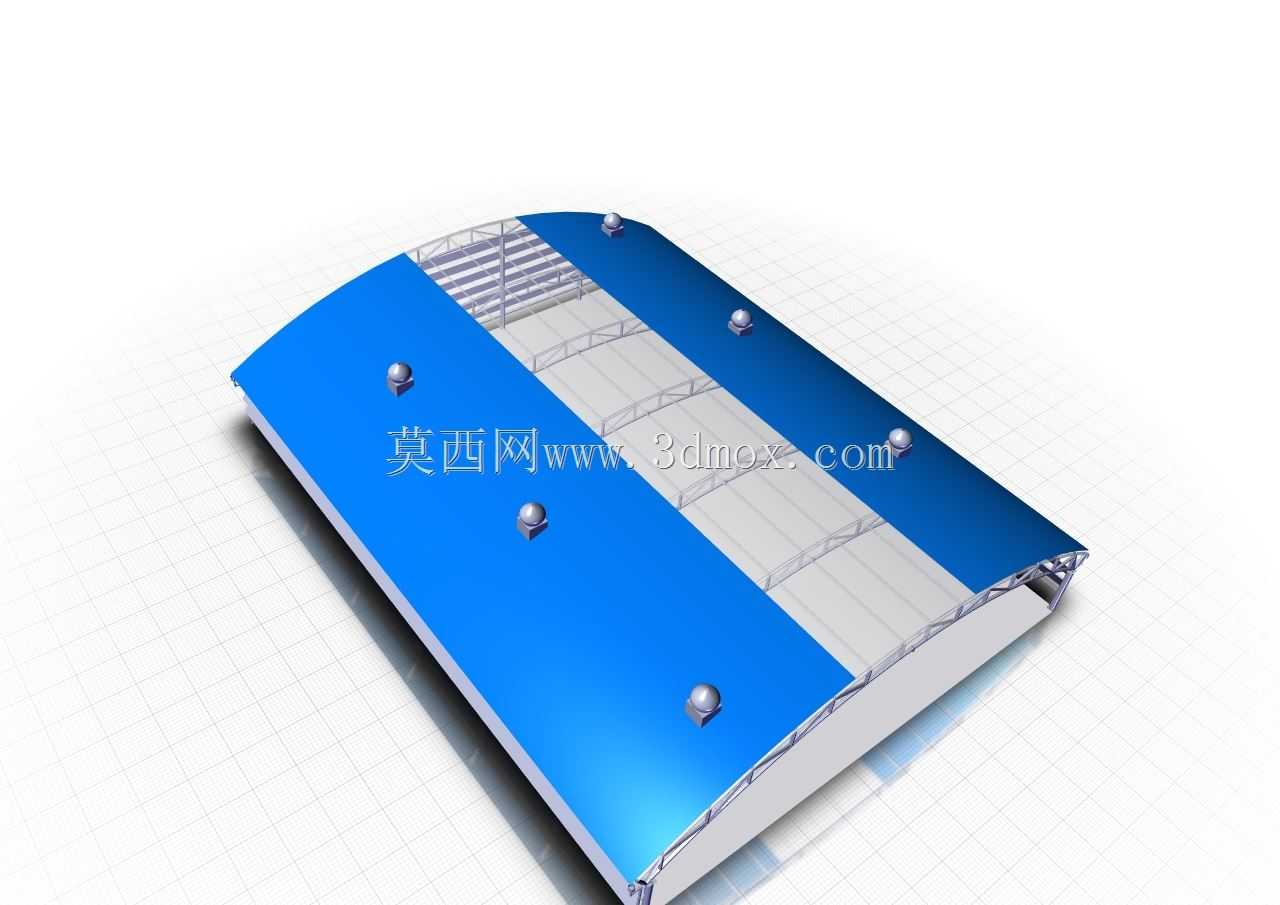

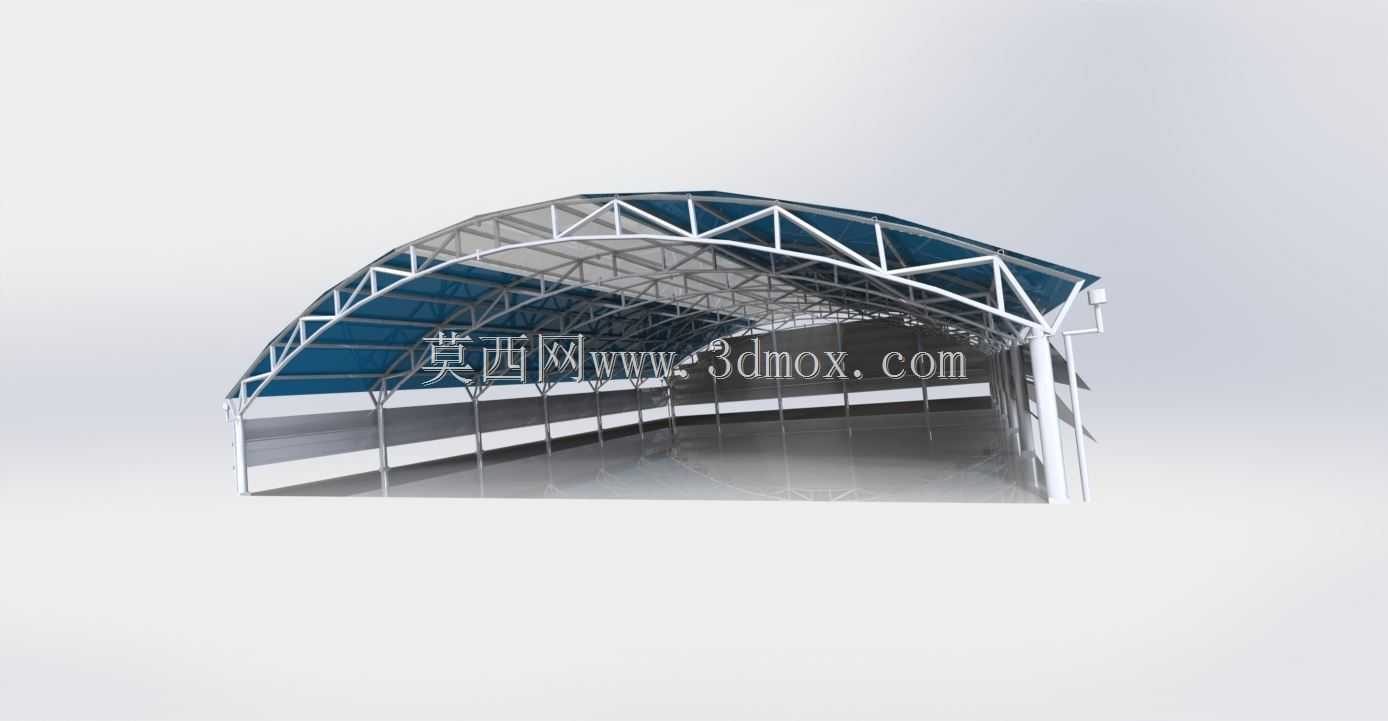

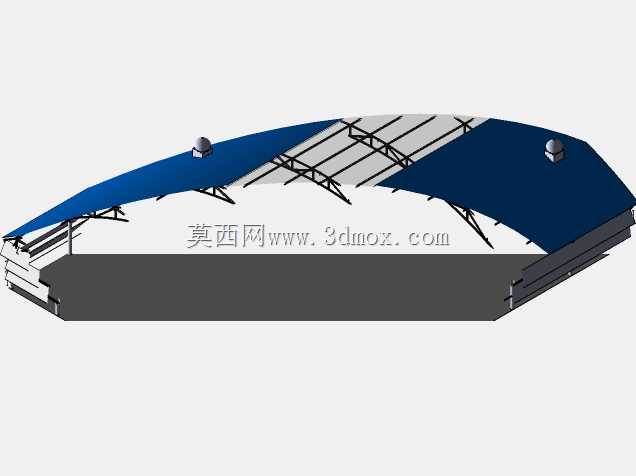

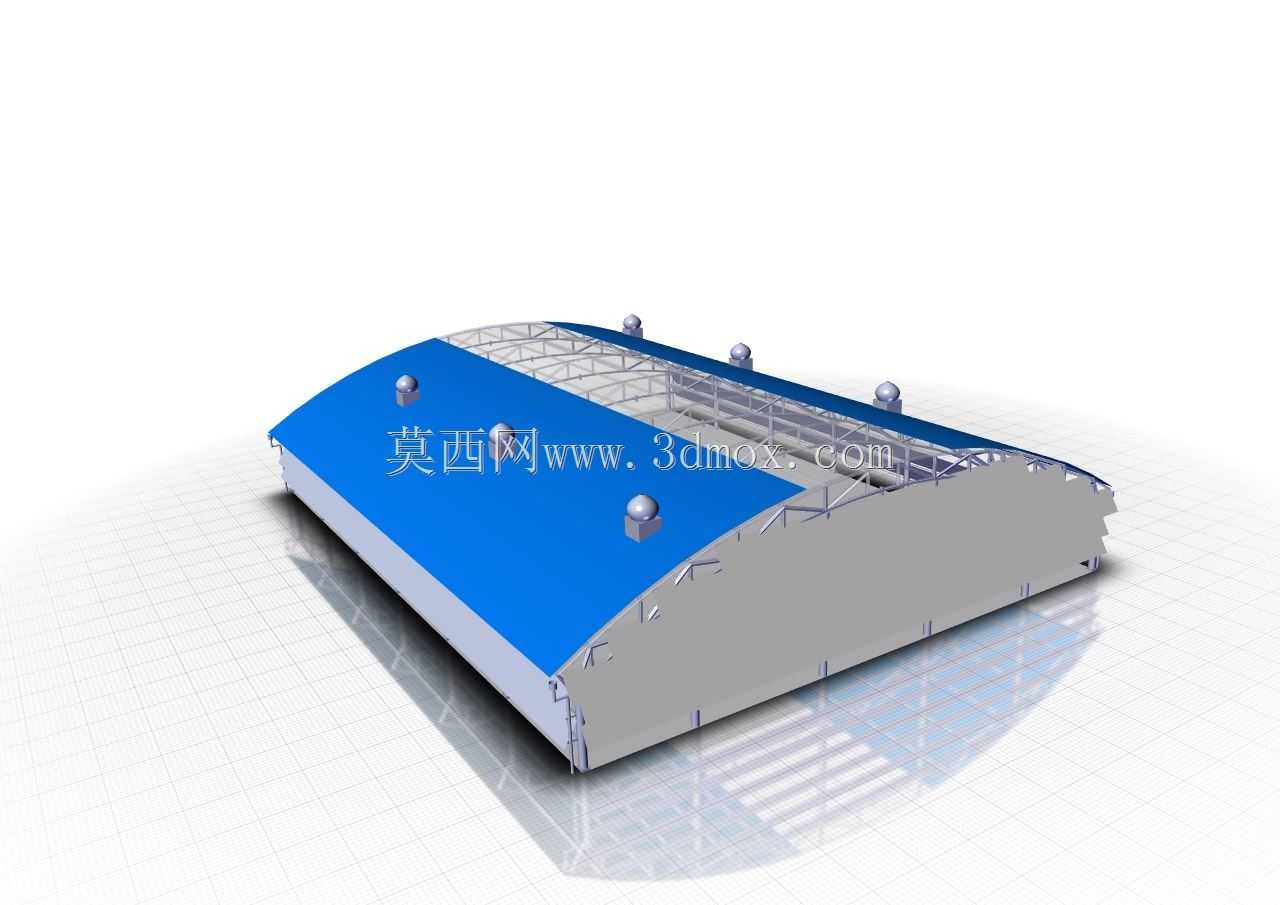

这款拱形屋面桁架结构，主要面向工业厂区临时仓储棚、露天作业区防雨罩棚、大型物流堆场遮阳遮雨篷、户外公共通道顶盖等场景设计，可替代传统平屋面钢结构，在中小跨度无重型吊挂荷载的屋面场景中具备极强的适配性。从实际用途来看，该结构核心作用是为下方作业、仓储区域提供稳定的围护遮蔽，既可以阻挡降雨、降雪对下方区域的侵袭，也能遮挡夏季强紫外线直射，降低下方区域的体感温度，同时拱形的曲面造型可自然引导雨水向两侧檐口排放，避免平屋面易出现的积水渗漏问题，冬季降雪时弧形坡面也不易产生积雪堆积，大幅降低屋面恒载超限的风险。在功能特性上，该桁架采用空间三角桁架受力体系，主拱架沿跨度方向呈平滑圆弧起拱，上下弦杆搭配斜向腹杆形成稳定的三角受力单元，可将屋面承受的恒载、活载均匀传递至两侧下部支撑结构，相比同跨度的平屋面桁架，拱形结构的轴向受力特性可减少杆件的弯矩负荷，在同等承重要求下可降低杆件截面规格，减少整体钢材用量。屋面围护采用蓝色彩钢压型板，板材通过自攻钉固定在桁架上弦的檩条上，安装便捷且防水密封性好，屋面预留的凸起构件为通风帽基座，可配套安装无动力通风器，实现棚内空间的自然通风换气，降低棚内闷热感与废气积聚风险。设计思路上，该结构优先考虑现场拼装的便捷性，所有桁架杆件、檩条、彩钢板均采用标准化预制件，现场无需复杂焊接作业，仅通过螺栓连接即可完成整体拼装，可大幅缩短现场施工周期，也便于后期的拆卸移位，适配临时场地的使用需求。外形与安装边界方面，该结构跨度适配12-24米的常规棚区需求，拱顶矢高按照跨度的1/5-1/4设计，既保证合理的排水坡度，也不会因拱高过大增加不必要的风阻，安装时两侧支座需固定在混凝土基础或者下部承重立柱上，支座处设置加劲肋强化连接强度，整体结构向外挑出的檐口宽度可根据现场需求调整，避免雨水顺着檐口滴落到棚内区域，同时结构整体自重较轻，对下部基础的承重要求远低于混凝土屋面，适配多种场地的安装条件。
