巴哈越野赛事钢管结构赛车设计

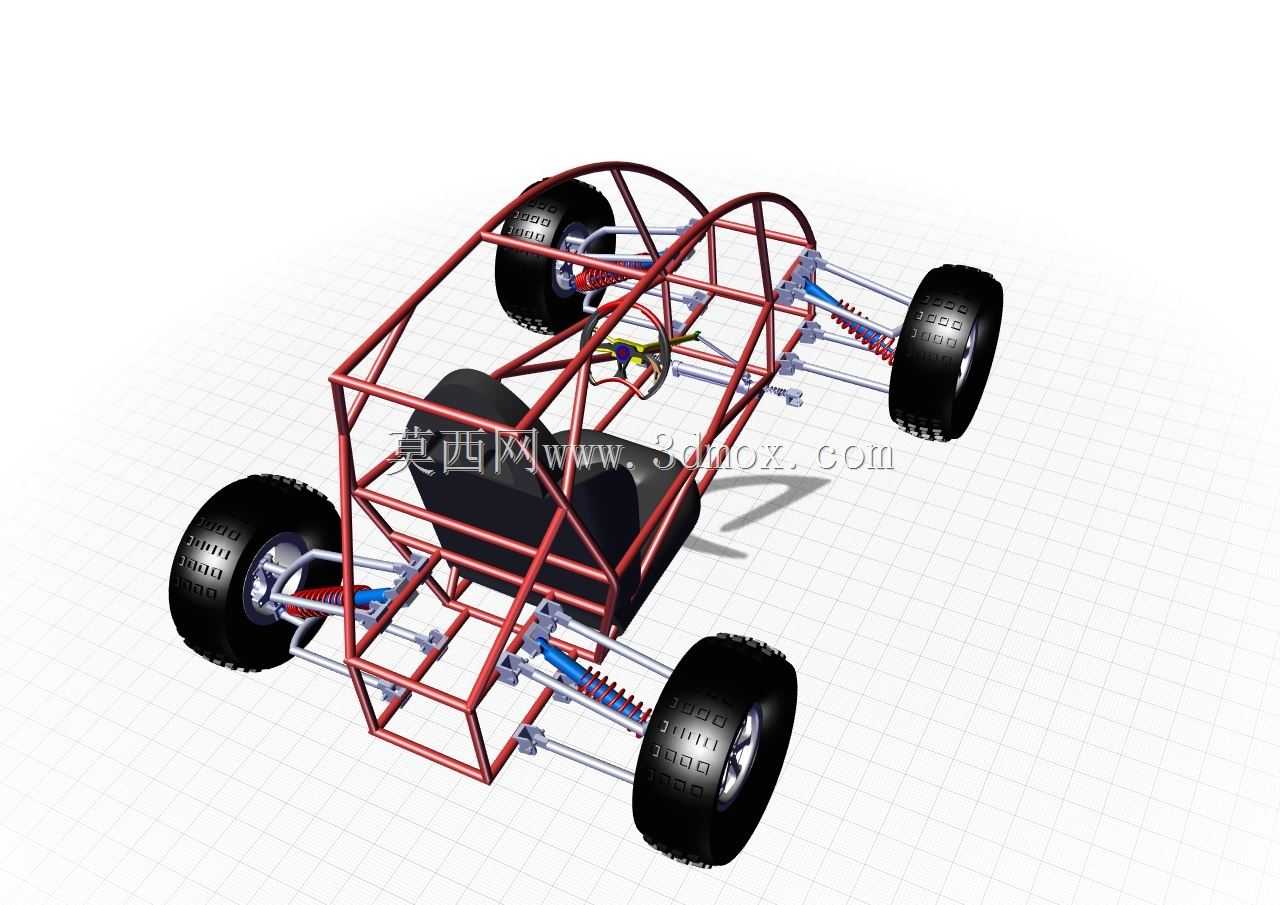

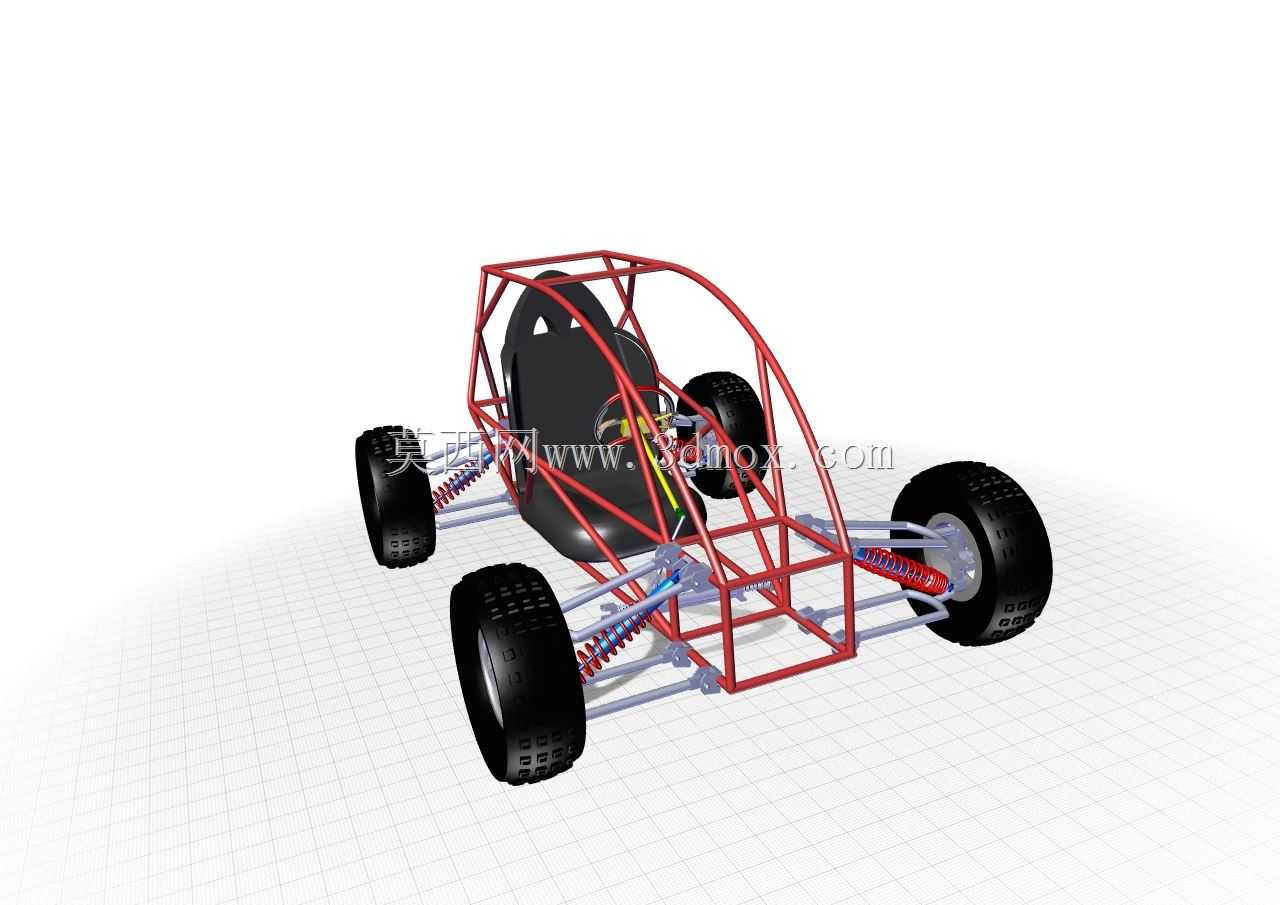

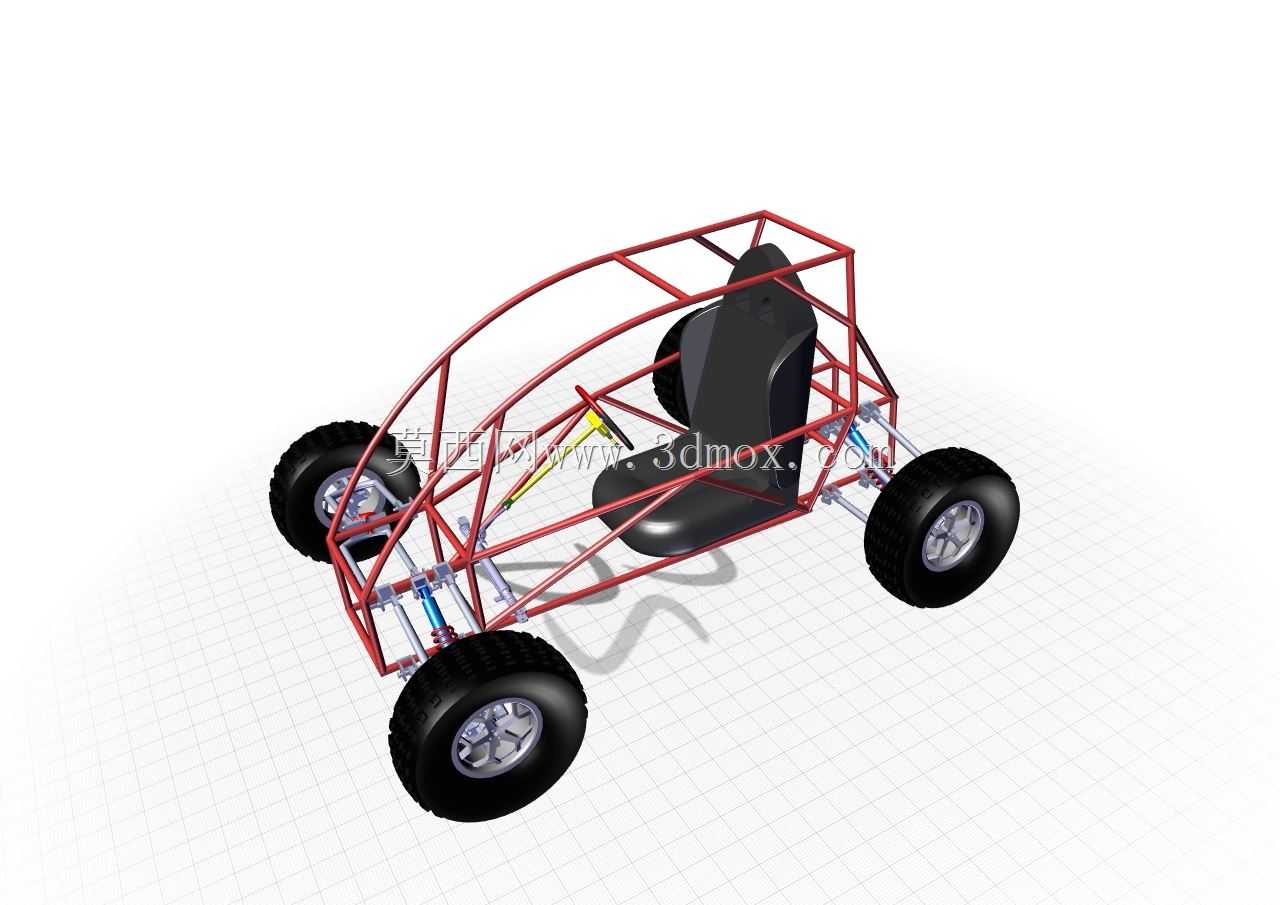

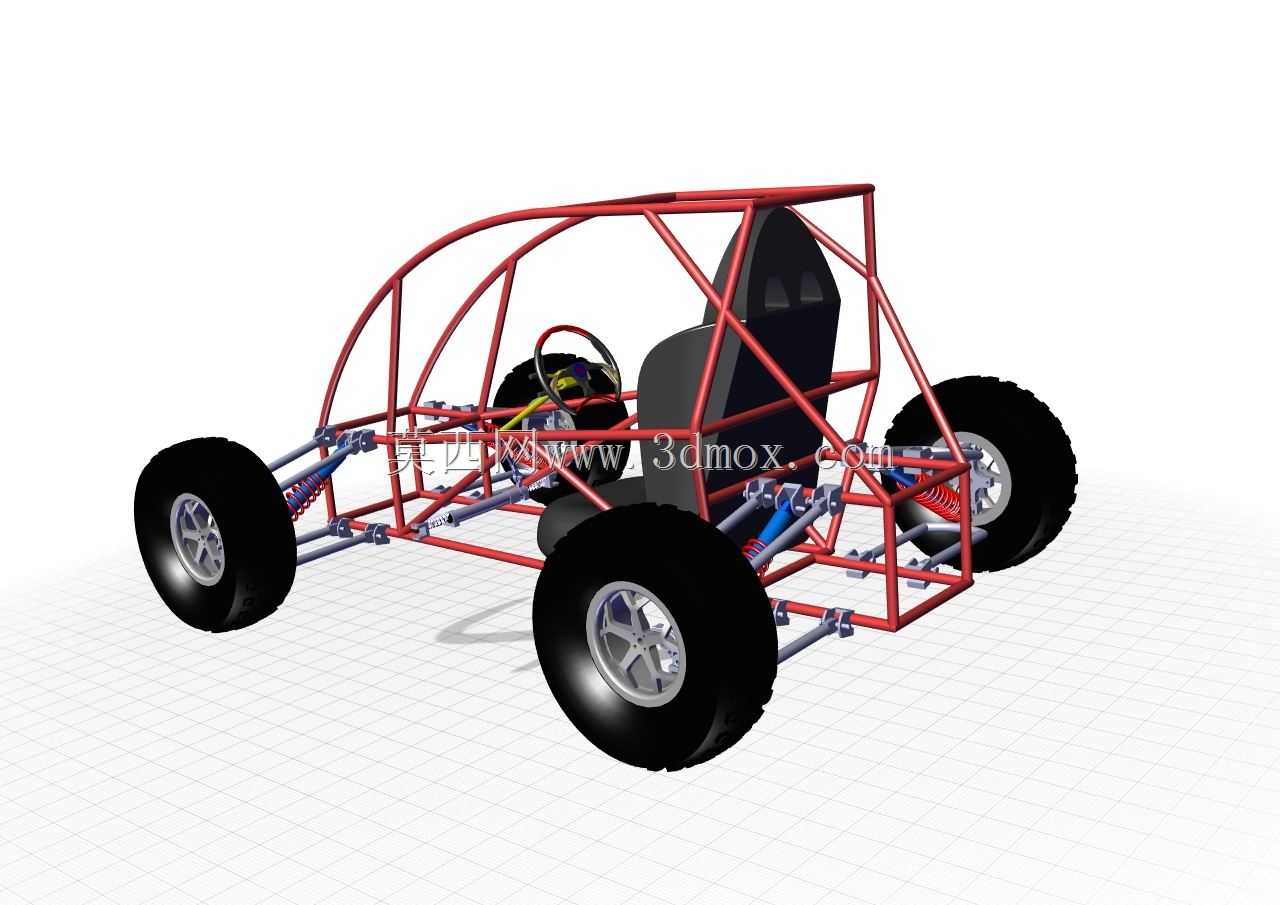

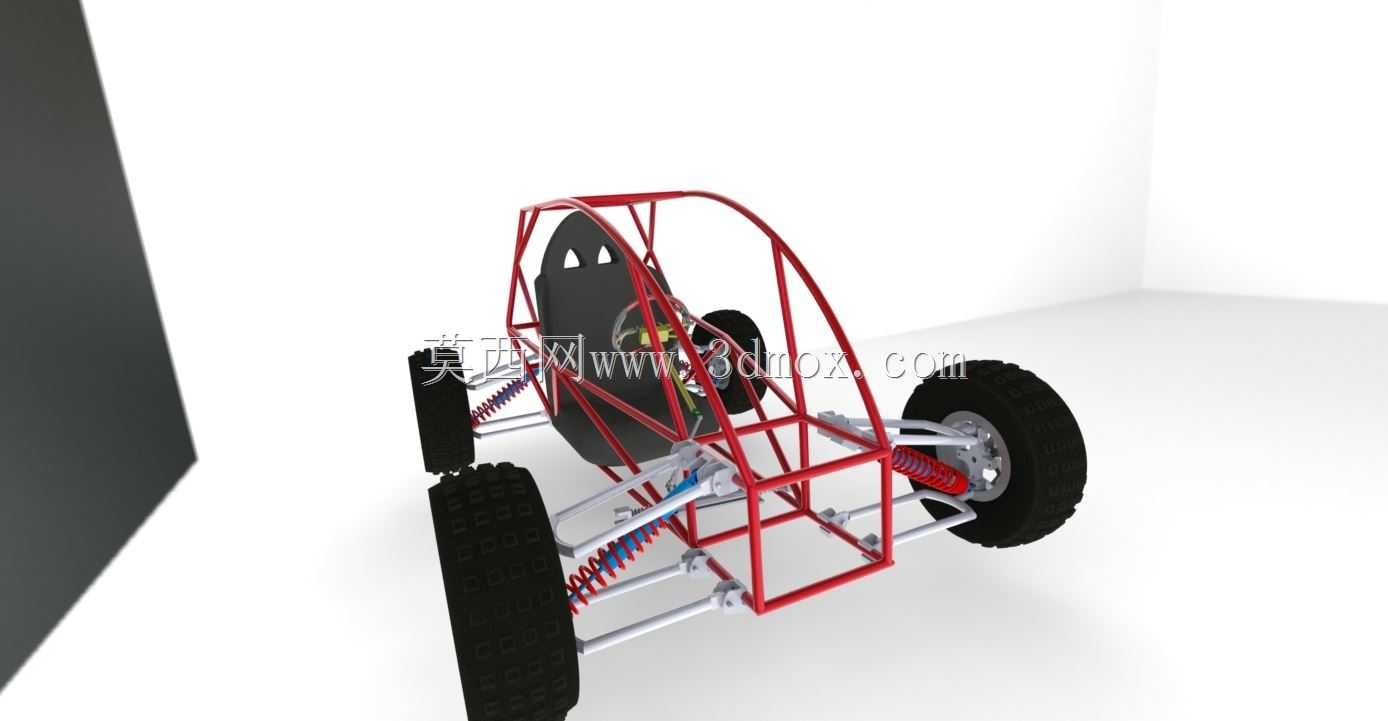

　　这款钢管结构越野赛车，核心服务于巴哈类越野赛事的复杂非铺装路面竞技场景，设计阶段完全围绕赛事中高频出现的飞跳、泥泞穿越、砂石路高速行驶、陡坡攀爬等极端工况展开，没有多余的装饰性结构，每一处杆件、连接点的布局都优先满足强度、重量控制与通过性的平衡。从整体布局来看，整车采用后置动力的单座开放式座舱设计，外露的红色钢管桁架结构既是整车的受力承载基体，也直接集成了防滚保护功能，没有额外加装独立防滚笼，车架管材的选型在建模阶段就经过多轮受力迭代，主环、前环、侧边防撞杆件的管径与壁厚根据不同位置的碰撞受力、扭转受力分配做了差异化设置，比如座舱周边承受侧向撞击与顶部承压的主防滚环，采用更大管径的合金钢管，而前部承担悬架安装与碰撞吸能的区域，

　　管材排布做了逐级溃缩的结构设计，在正面撞击时可以通过前部杆件的有序变形吸收冲击能量，避免冲击力直接传递到座舱区域。行走系统的设计是这款车型的核心重点，四轮均采用长行程双叉臂独立悬架结构，螺旋弹簧与筒式减震器的安装角度做了针对性优化，在车轮上下跳动行程达到赛事要求的上限时，减震器的阻尼与弹簧刚度匹配可以同时吸收飞跳落地的纵向冲击与砂石路面的高频小幅振动，建模过程中对悬架跳动的硬点做了全程运动仿真校核，避免车轮在最大压缩、最大拉伸行程中与车架杆件、转向拉杆发生运动干涉，同时轮距与轴距的参数设置，兼顾了狭窄林道穿越的灵活性与高速飞跳时的侧向稳定性，轮胎选用大颗粒块状花纹的越野专用胎，胎壁厚度与胎块高度都适配非铺装路面的抓地需求，

　　轮毂的安装法兰与半轴的连接结构做了加强设计，应对大扭矩输出与落地冲击时的载荷冲击。座舱区域的布局完全围绕赛事驾驶的操作效率设置，座椅采用包裹性极强的桶式赛车座椅，安装位置与方向盘、踏板组的相对位置经过人机工程校核，确保驾驶员在佩戴全套安全护具、系好多点式安全带的状态下，依然可以顺畅完成转向、换挡、制动等所有操作，座舱周边的钢管结构上预留了仪表、断电开关、灭火器安装的固定点位，所有走线的预留孔位都做了锐边倒钝处理，避免长期振动中磨损线束绝缘层。整车的外形尺寸控制严格贴合赛事规则的边界要求，整车宽度控制在狭窄林道可顺利通行的范围内，前部的接近角、后部的离去角以及中部的纵向通过角都做了最大化设计，底盘下方的所有突出部件都做了防护处理，

　　避免穿越石块路段时被磕碰损坏，前部的防撞结构同时集成了前拖钩的安装位，后部车架也预留了后拖点与动力总成的安装悬置点位，动力总成的安装支架与车架采用螺栓连接的可拆卸结构，方便赛事过程中的快速维修与部件更换。建模过程中对所有连接节点的焊接位置都做了工艺性预留，钢管相贯线的切口完全适配实际焊接加工的工艺要求，没有出现无法落地的理想化结构，每一处安装孔的位置、孔径都对应实际选用的标准件参数，悬架摆臂与车架、转向节连接的铰接点，都预留了轴承与衬套的安装空间，确保装配后可以实现设计预期的摆动自由度，转向系统的传动比设置适配越野场景下的快速转向需求，转向拉杆的布局避开了悬架跳动的运动轨迹，避免反向冲击造成转向机构损坏。制动系统的管路沿车架管材内侧排布，外部加装防护套管，避免飞石击打造成管路破损，燃油箱的安装位置设置在座舱后方的车架保护区内，周围的钢管结构可以在侧面、后部撞击时对油箱形成有效防护，油箱的安装固定点采用减震衬套连接，减少路面振动对油箱的长期疲劳影响。
