行星齿轮减速机构三维结构设计

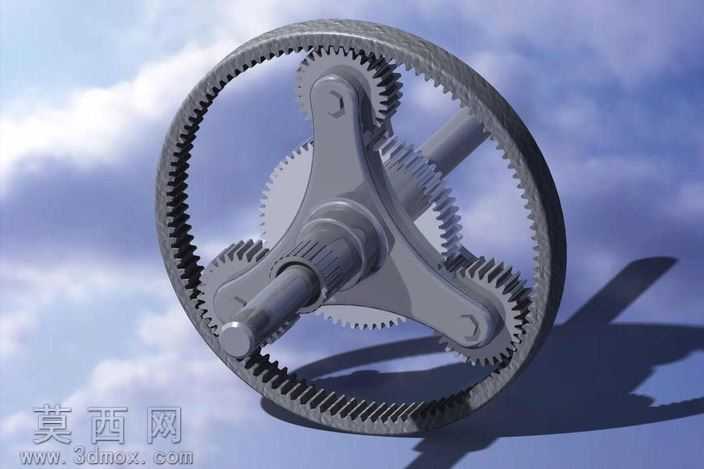

本作品为行星齿轮减速机的三维结构设计，采用专业三维建模软件完成全参数化建模，完整还原了行星轮系的核心传动结构。建模过程中严格遵循行星齿轮传动的设计规范，对中心太阳轮、周向均匀分布的行星齿轮、外侧内齿圈以及行星架、输入输出轴等核心部件进行了精准的尺寸定义，各齿轮的齿形参数、模数、压力角、变位系数均按照传动比要求匹配设计，确保轮齿啮合间隙处于合理区间，可直观呈现行星减速的传动逻辑。模型搭建阶段采用自底向上的装配思路，先完成单个齿轮、轴类零件、行星架支撑结构的独立建模，对齿轮的渐开线齿廓进行了精确绘制，保证齿形的几何精度，再通过同轴、啮合、圆周阵列等装配约束完成整体装配，三个行星轮以120度间隔均匀分布在行星架的安装轴位上，既保证了传动过程中的载荷均匀分配，也还原了实际产品的结构布局。材质与渲染环节，针对不同部件的实际应用材质进行了区分设置：齿轮类传动部件采用合金结构钢材质，调整金属粗糙度参数模拟淬硬处理后的金属哑光质感，行星架采用调质钢材材质表现，输入输出轴表面添加了花键结构的细节纹理，还原轴类零件的加工特征；渲染场景采用淡蓝色天空背景，添加柔和的环境光与定向光源，通过光影效果突出各部件的结构轮廓与装配层次，清晰展现内齿圈、行星轮、太阳轮之间的啮合位置关系，以及行星架的支撑连接结构。设计过程中充分考虑了行星减速机的结构特点，通过三维建模直观呈现了其同轴传动、多行星轮分流载荷的结构优势，模型可清晰展示动力从太阳轮输入、经行星轮分流传递、最终通过行星架或内齿圈输出的传动路径，各部件之间无结构干涉，装配关系符合实际机械装配逻辑，能够直观体现行星减速机体积小、传动比大、承载能力强的结构特性，可用于机械原理演示、结构设计参考以及相关传动方案的可视化展示。
