单级圆柱斜齿轮减速机三维结构设计

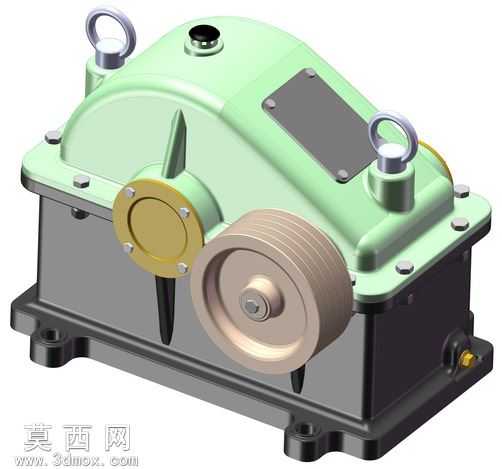

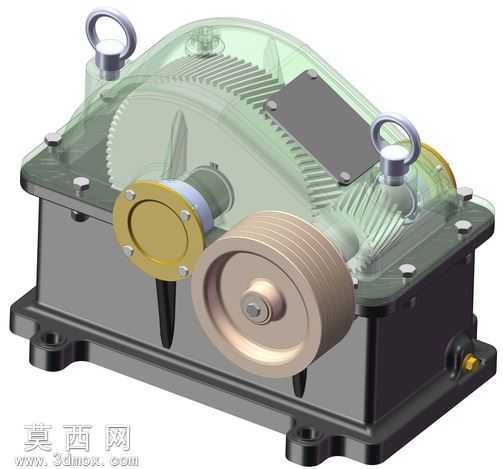

本作品为单级圆柱斜齿轮减速机的完整三维设计成果，建模过程严格遵循机械设计规范与实际加工装配要求，通过三维建模软件完成全参数化的零件构建与整体装配。建模阶段首先对减速机的核心传动部件进行参数化绘制，依据传动比要求确定斜齿轮的模数、齿数、螺旋角、齿宽等核心参数，通过渐开线齿廓生成逻辑构建精准的齿轮模型，保证齿面啮合的贴合度与传动平稳性；随后依次完成输入轴、输出轴的阶梯轴结构建模，根据轴上零件的定位需求设计轴肩、键槽、轴承安装位等结构，确保轴类零件的受力合理性与装配定位精度。箱体部分采用剖分式结构设计，建模时精准绘制箱座与箱盖的结合面、轴承孔、安装地脚、吊环安装位、油位检测孔、放油螺塞孔等结构，结合面的密封槽、螺栓连接孔的位置公差完全符合装配要求，同时对箱体的壁厚、加强筋结构进行合理设计，兼顾箱体的结构强度与轻量化需求。附属零件建模涵盖皮带轮、轴承端盖、通盖、闷盖、吊环螺栓、油标尺、定位销、连接螺栓、密封垫片等全部标准件与非标件，所有标准件均符合对应国标参数，非标件的尺寸与安装位完全匹配整体装配逻辑。装配阶段采用自下而上的装配流程，先完成轴系组件的子装配，将斜齿轮、滚动轴承、轴套、键等零件按装配关系约束到对应轴上，验证轴上零件的轴向定位与周向固定可靠性，再将轴系组件装入箱座，依次安装箱盖、端盖、密封件、外部连接件，全程进行干涉检查，调整存在装配冲突的结构尺寸，保证所有零件无硬干涉、运动部件无运动干涉。渲染阶段对不同零件赋予贴合实际的材质属性，箱体采用铸铁材质表现哑光金属质感，齿轮、轴类零件采用调质钢材质体现金属光泽，透明上盖采用半透明工程塑料材质，既还原实际产品的外观效果，又可直观展示内部齿轮啮合结构，皮带轮、端盖等零件分别赋予对应材质，配合光影效果突出减速机的结构层次与细节特征。整体设计围绕减速机的传动功能展开，在保证传动效率与承载能力的前提下优化结构布局，可用于机械设计教学演示、减速机产品方案展示、非标传动设备选型参考等场景，完整还原了单级斜齿轮减速机从零件设计到整体装配的全流程结构逻辑。
