立式快速压紧切换夹工装结构设计

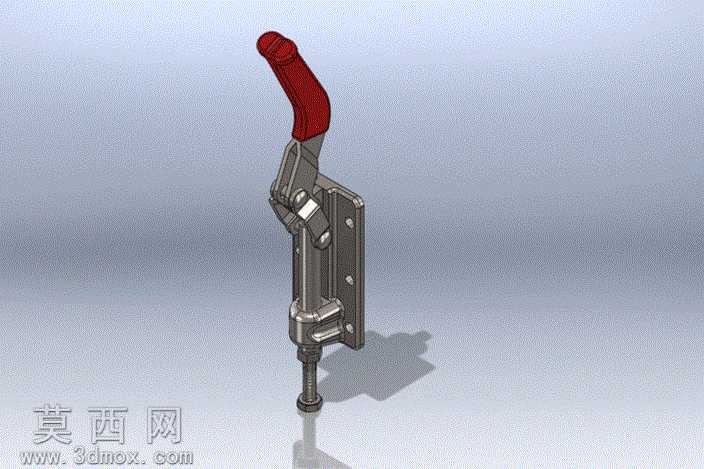

本模型为立式手动快速切换压紧夹，采用三维参数化建模方式完成全零件建模与总装配合，完整还原了肘节式快速夹钳的机械结构与运动逻辑。建模过程中首先完成基座主体的特征搭建，基座采用带安装孔的立式钣金折弯结构，通过拉伸、切除、阵列等特征完成安装定位孔、铰接支座的细节建模，保证基座的安装适配性与结构强度。随后完成肘节连杆机构的各零件建模，包含驱动手柄、传动连板、压杆导套、压紧推杆等核心部件，其中驱动手柄采用符合人体工学的弯曲造型，表面包覆防滑红色握套，建模时通过曲面放样完成握套的弧度造型，还原握持的贴合手感；传动连板通过铰接孔的同轴心配合，实现肘节机构的死点锁紧逻辑，当手柄下压至锁紧位置时，连杆机构越过力学死点，实现稳定的压紧自锁，避免加工过程中夹具意外松脱。压杆部分采用带可调行程的螺纹推杆结构，建模时还原了端部的压紧头与调节螺纹，可根据不同装夹高度调整压杆伸出长度，适配不同厚度工件的装夹需求。材质渲染阶段，对金属结构件赋予哑光钢材质，添加细微的拉丝纹理与金属反光效果，还原五金工装的金属质感；手柄握套赋予红色哑光橡胶材质，添加轻微的颗粒质感模拟防滑橡胶的触感；基座安装面做细微的磨砂处理，还原钣金冲压后的表面质感。整体装配过程严格按照实际装配逻辑添加配合关系，包含铰接部位的同轴心配合、滑动压杆的行程限位配合、手柄开合的角度限位，可模拟夹具从打开到锁紧的完整运动过程，验证机构运动无干涉。设计思路围绕快速装夹的使用需求，采用肘节锁紧的机械原理，无需额外动力即可实现手动快速压紧与松开，相比传统螺栓压紧方式大幅提升装夹效率，同时立式安装结构可适配工装台、设备机架等多种安装场景，可广泛应用于工件焊接、装配、加工过程中的快速定位夹紧，模型结构完整，细节还原度高，可用于工装方案设计参考、机构原理演示以及非标夹具的二次开发设计。
