起重用吊钩滑轮组装配结构设计

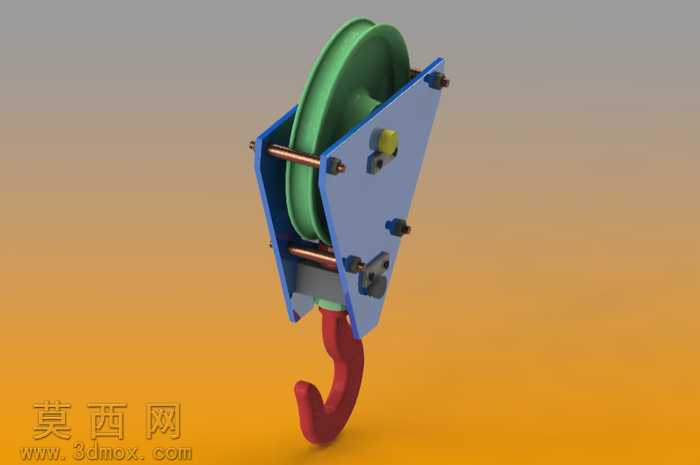

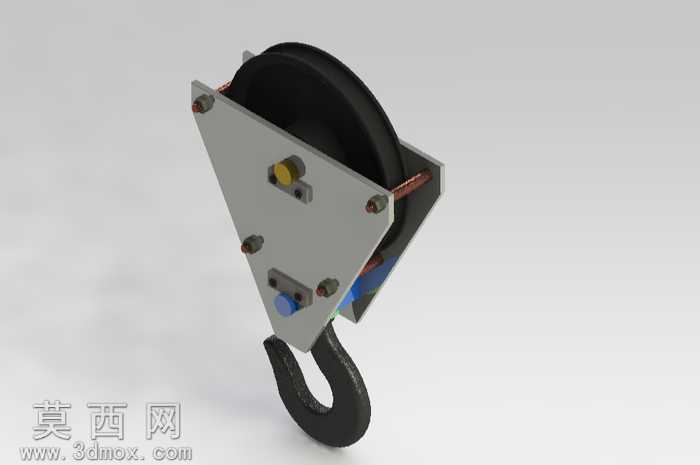

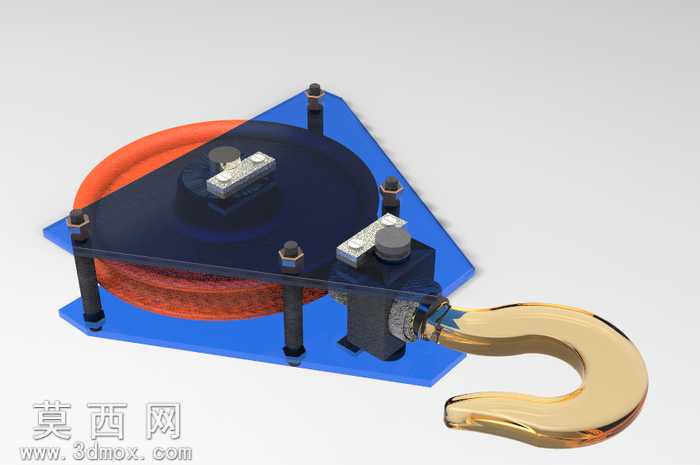

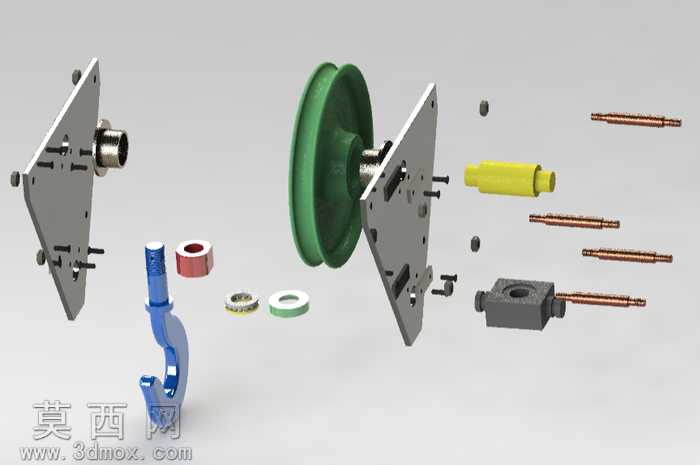

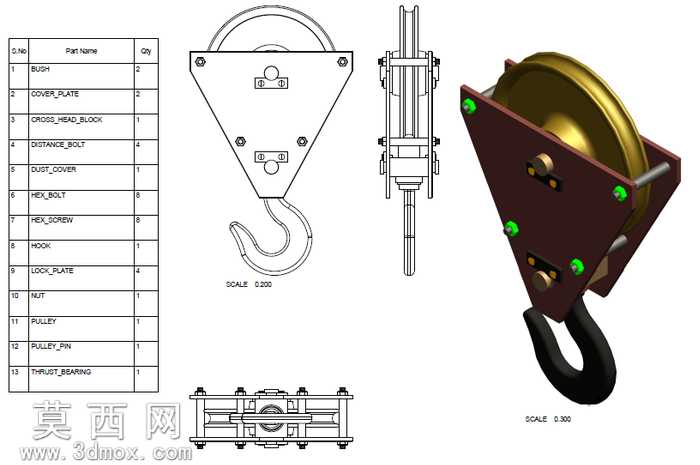

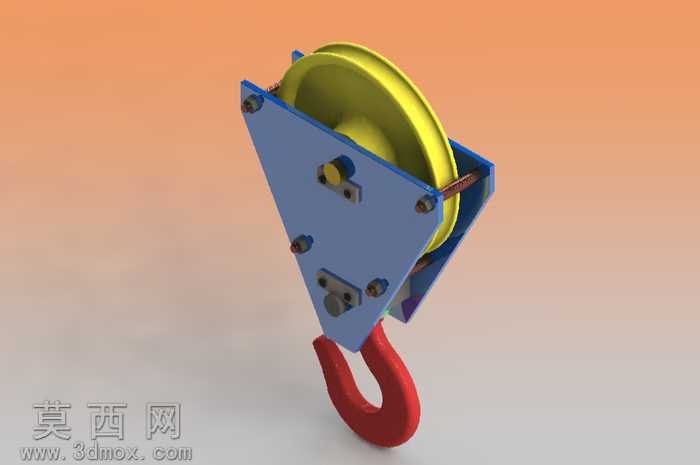

本作品为起重作业场景配套的吊钩滑轮组三维装配模型，建模过程中严格遵循起重吊具的实际装配逻辑，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组装。建模阶段首先构建滑轮组件，轮体采用带绳槽的弧形轮廓设计，绳槽弧度匹配常规起重钢丝绳的曲率，保证作业时钢丝绳与轮槽贴合均匀，避免出现应力集中的卡滞问题；轮体中心预留轴承安装位，配套的轴套、定位挡圈均按照通用起重配件的标准尺寸绘制，保证各配合面的公差符合实际装配要求。滑轮组的安装底座采用方形板式结构，四角设置带螺纹的支撑立柱，立柱搭配六角锁紧螺母，将上下两块护板牢牢固定，护板完全包覆滑轮轮缘，既可以防止钢丝绳从轮槽中脱出，也能阻挡外部杂物进入轮体转动区域，提升作业过程的安全性。底座侧方集成的吊钩连接座采用模块化设计，内部设置转动轴承结构，让吊钩可以沿水平轴线灵活转动，适配不同角度的起吊需求；吊钩本体采用大曲率弧形钩体设计，钩尖位置设置防脱挡板的安装位，钩体与连接座的衔接处做了圆弧过渡处理，避免应力集中引发的结构断裂风险。渲染阶段针对不同零件赋予了贴合实际的材质属性：滑轮轮体采用高耐磨铸铁材质，表面做氧化发黑处理呈现哑光深黑质感，底座护板采用高强度工程塑料搭配蓝色哑光漆面，支撑立柱与锁紧螺母采用镀锌钢材的金属亮面质感，吊钩本体采用高强度合金结构钢，表面做抛光镀锌处理呈现暖金色金属光泽，各材质的反光度、粗糙度参数均经过反复调试，渲染出的效果图可以清晰区分不同零件的材质差异，也能直观展现各部件的装配位置关系。整体设计围绕起重提升的载荷承载需求展开，各部件的尺寸比例、装配位置均参考实际起重吊具的设计规范，既保证结构的合理性，也通过清晰的结构分层展现了吊钩滑轮组的工作原理，可用于起重机械设计的参考、装配工艺演示以及相关教学场景使用，完整还原了实际吊钩滑轮组从底座支撑、滑轮导向到吊钩承载的全部结构细节。
