可180度旋转隐藏式暗装铰链结构

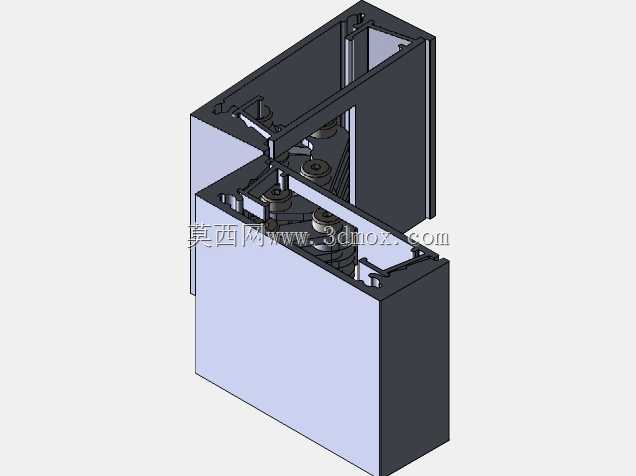

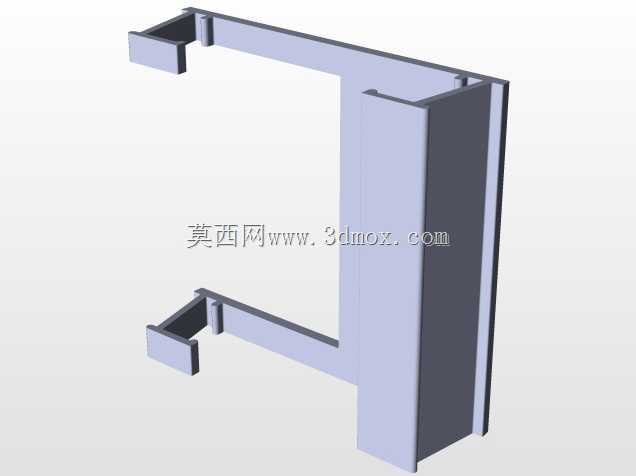

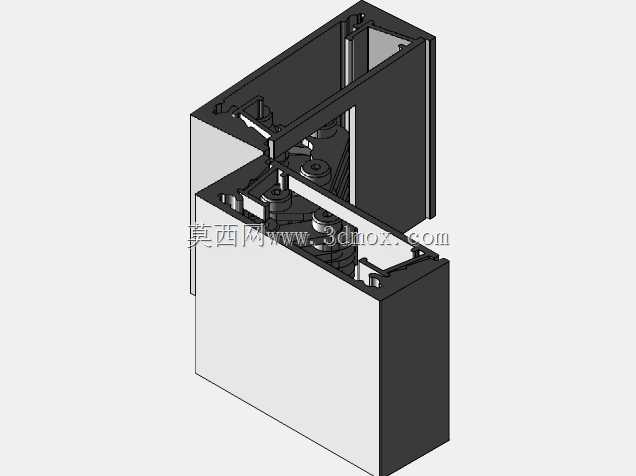

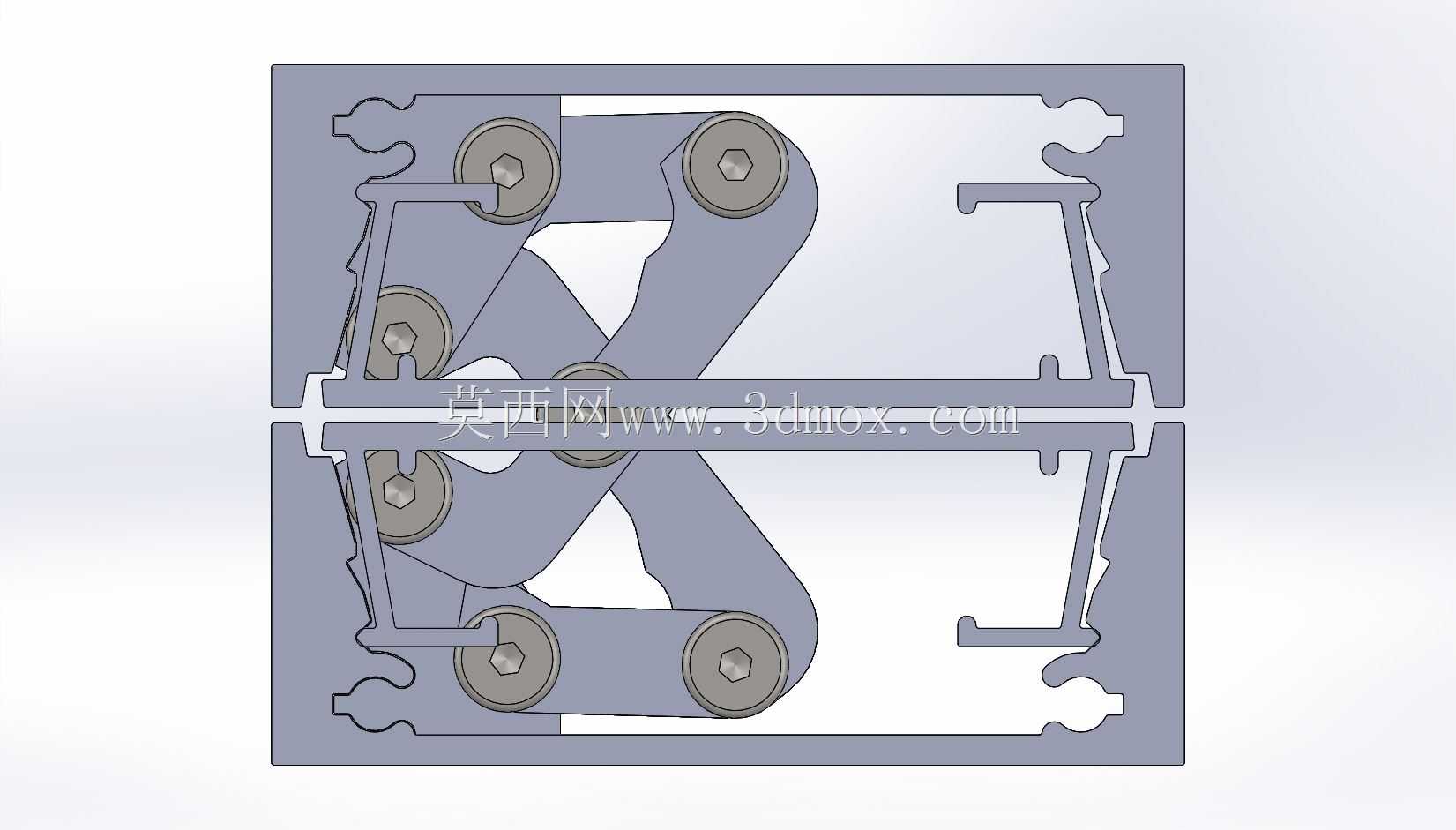

这款隐藏式铰链主要面向对外观整洁度有极高要求的门窗、柜体、暗装隔断等场景设计，区别于传统外露式合页，安装完成后铰链整体完全嵌入构件内部，从外部看不到任何连接配件，能够最大程度保留安装面的完整视觉效果，常见于极简风格家居柜体、隐形门、设备舱暗门、高端展柜等对外观一致性要求高的应用场景，可实现连接部件之间180度的旋转开合，满足门扇、盖板从闭合状态完全转动至与安装面齐平的开启需求。从功能特性来看，该铰链采用多组连杆搭配滚轮的剪式伸缩结构，通过多连杆的联动配合，在开合过程中能够让活动端先产生小幅的外移位移再完成转动，避免转动过程中活动部件与固定边框发生磕碰干涉，相比普通单轴暗铰链，它的开合轨迹更顺滑，承重分布更均匀，多组连接轴共同分担载荷，不会出现单轴受力过大导致的松动下垂问题，长期使用的结构稳定性更强。设计过程中，首先围绕完全隐藏的安装要求，将整个铰链的厚度控制在适配常规型材、板材的开槽深度范围内，整体轮廓完全适配两侧安装槽的型腔，安装时仅需要在固定框和活动扇的对应位置铣出匹配的嵌装槽，将铰链两端分别通过紧固件固定在槽内即可，不需要额外加装外露的装饰盖板，闭合状态下活动扇与固定框的接缝可以控制在极小的范围内，不会出现铰链外露的突兀感。结构上的滚轮设计能够将连杆转动过程中的滑动摩擦转化为滚动摩擦，大幅降低开合时的阻力，即使长期频繁开合也不会出现明显的卡顿磨损，每一组连接轴都配套了对应的限位结构，转动到180度最大开启角度时会自动形成稳定的支撑限位，不会出现过转损坏结构的问题，同时闭合状态下多组连杆形成稳定的三角支撑结构，能够承受垂直于安装面的外力，避免门扇出现晃动错位的情况。安装边界方面，这款铰链的整体外轮廓完全匹配常规铝型材、实木板材的嵌装尺寸，开槽深度不需要超过常规门扇的边框厚度，两端的安装孔位采用对称式设计，不需要区分左右开向，现场安装时可以根据实际开门方向灵活调整固定位置，适配不同厚度的活动构件，安装完成后铰链的所有运动部件都处于封闭的型腔内部，不会积灰也不会被外物磕碰，日常使用几乎不需要额外维护，能够长期保持稳定的开合性能。
