民用建筑门窗用弧形锁紧插销结构

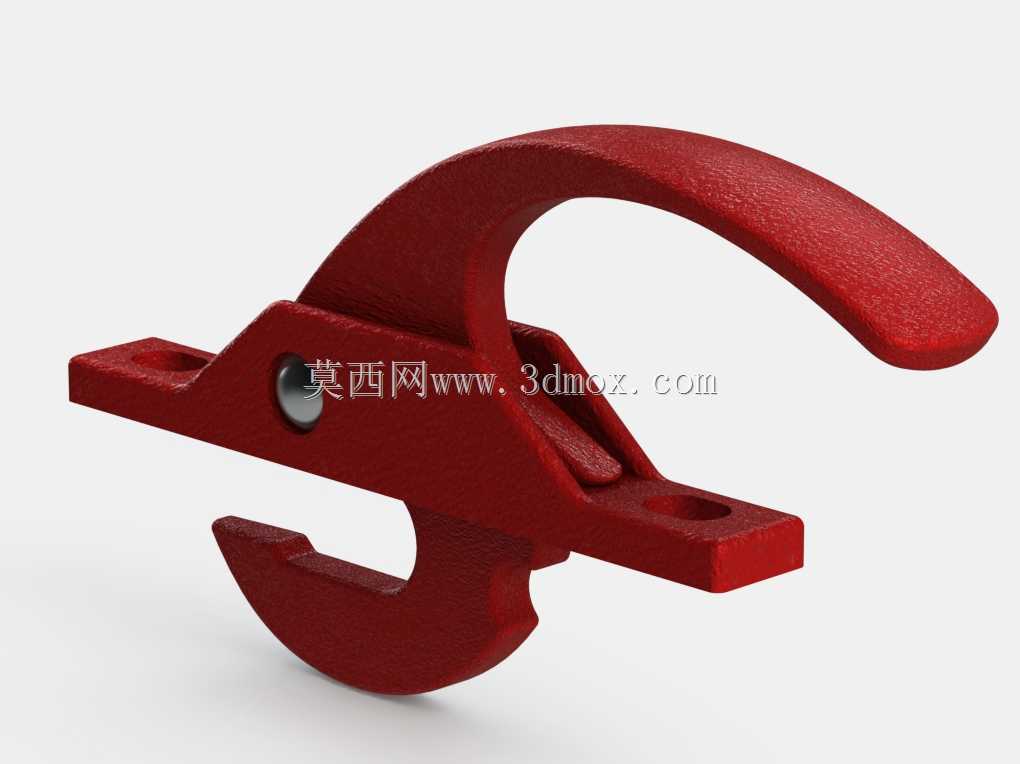

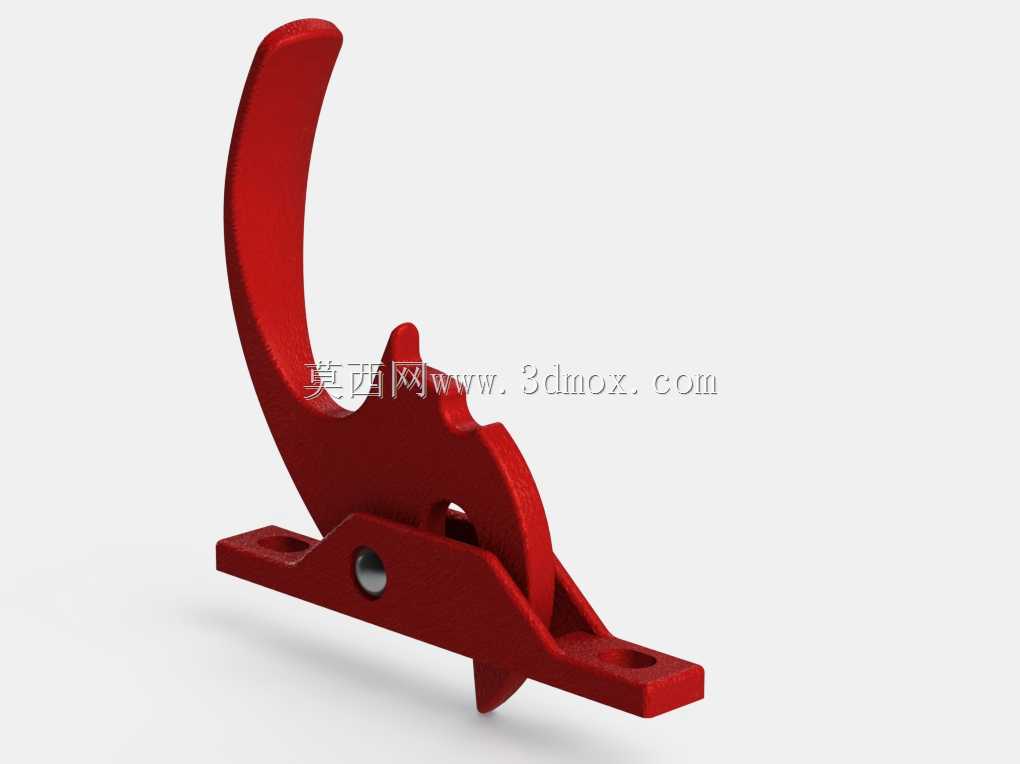

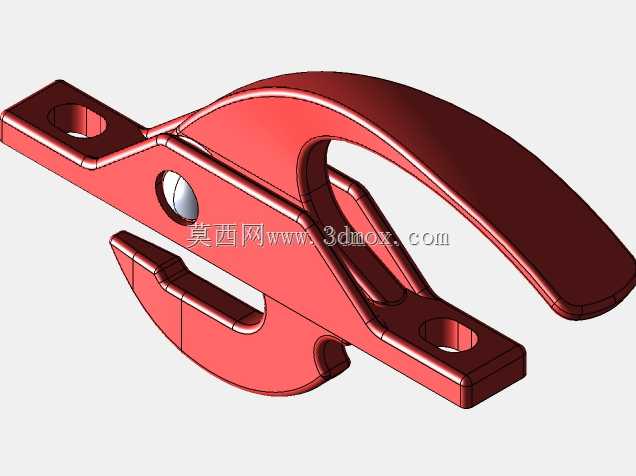

这款弧形锁紧插销主要应用于民用推拉窗、工程车辆侧窗、小型设备舱观察窗的锁闭场景，是兼顾操作便捷性与锁止可靠性的门窗配套五金构件，日常使用中承担窗扇闭合后的位置固定作用，避免窗扇受外力晃动、意外滑开带来的安全隐患，尤其适配需要频繁启闭、单手操作的窗体使用场景。从功能特性来看，该插销采用偏心弧形钩与铰接转轴配合的结构，扳动上部弧形操作臂时，下部钩体绕中心转轴转动，可快速卡入窗框配套的锁座卡槽内完成锁止，反向扳动操作臂即可实现解锁，整个操作行程短、施力角度符合人体工学，无需额外工具即可完成启闭动作；锁止状态下钩体与锁座的咬合面为面接触，相比传统直舌插销拥有更大的受力接触面积，抗横向推拉载荷能力更强，能有效抵御强风、外力冲撞带来的窗扇移位问题。从设计思路层面，该插销整体采用一体化压铸成型的主体结构，减少了分体装配带来的累积公差与松动风险，上部弧形操作臂做了加宽圆弧过渡处理，既提升了扳动时的手指接触面积、降低操作压强，也通过弧形轮廓规避了尖锐棱角带来的磕碰划伤风险；底座部分设置了两个对称的沉头安装孔，安装时螺丝可完全沉入孔内，不会突出表面影响窗扇闭合间隙，同时对称孔位设计可适配左右不同安装方向的窗体需求，无需额外开发镜像版本零件，降低了生产与备货成本。在外形尺寸与安装边界上，该插销整体横向安装跨度适配常规20-30mm宽度的窗体型材边框，主体突出窗体表面的高度控制在15mm以内，不会占用过多窗扇外侧空间，避免与窗框密封胶条、纱窗等配套构件产生干涉；转轴处采用铆接式铰接结构，铰接间隙控制在极小范围内，长期反复启闭也不会出现明显的松旷晃动，下部锁钩的咬合深度设计为8mm，既保证锁止后的连接强度，也不会因为咬合过深导致解锁卡滞。整体结构没有复杂的弹性零件，依靠构件自身的几何形状实现锁止限位，故障率低、耐候性强，可适配金属、塑钢、木质等多种材质的窗体安装使用。
