壁挂式隐蔽水箱配套坐便器安装结构

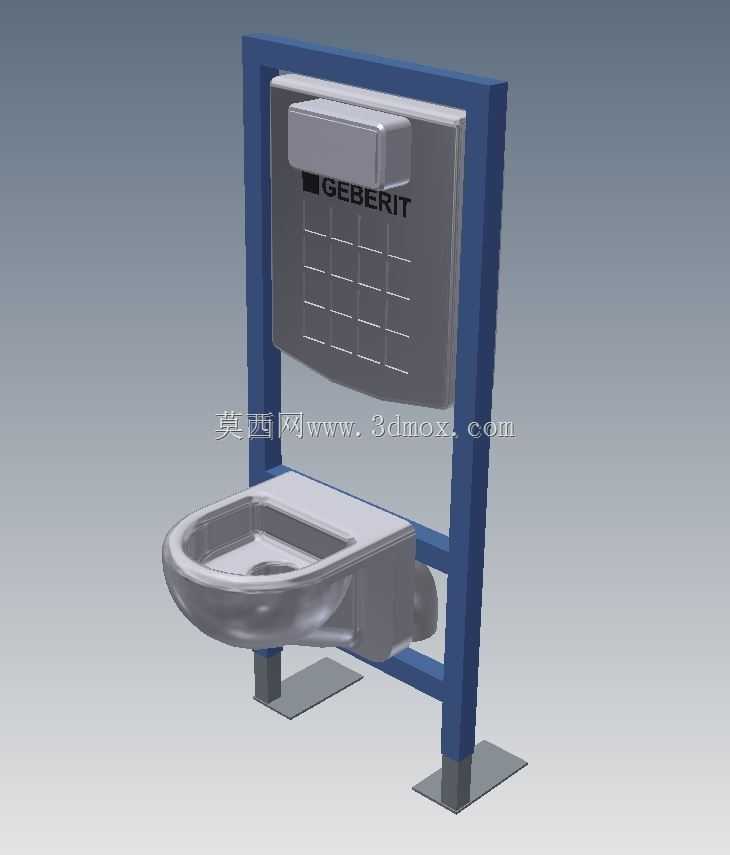

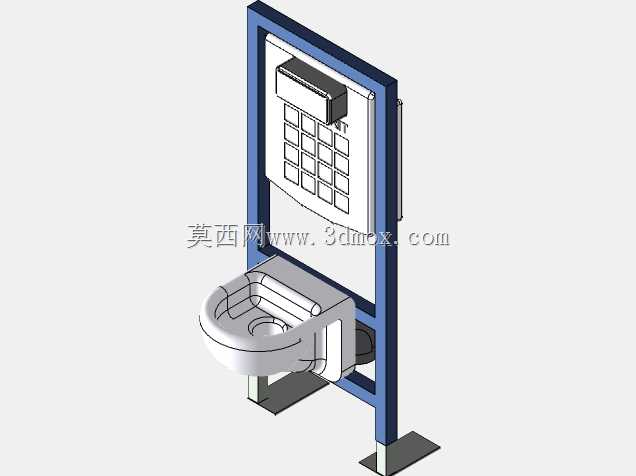

这套壁挂式坐便器安装结构主要应用于民用住宅、商业写字楼、公共场馆的卫生间场景，适配同层排水的建筑给排水布局，能够有效解决传统落地坐便器占用地面空间、卫生死角难清理的痛点，尤其适合小户型卫浴空间、无障碍卫生间以及追求极简装修风格的家装场景使用。整套结构由隐蔽式承载支架、冲水水箱组件、壁挂陶瓷坐便器三大部分组成，承载支架采用加厚型钢质框架作为核心受力结构，底部设置两个可调节高度的落地支撑脚，支撑脚底部配有防滑减震的方形垫板，可根据现场完成地面的高度差调整安装高度，支架背部预留有墙面固定点位，可直接与建筑墙体的承重结构锚固，整套支架的承重载荷可满足日常使用的受力需求，避免长期使用出现坐便器下沉、松动的问题。水箱组件集成在支架的上部框架内，外部配有平整的防护盖板，盖板表面预留了冲水按键的安装位，水箱的进水端、排水端都预留了标准规格的管路接口，可直接与建筑内部的给水管路、排污管路对接，进水组件配有静音补水结构，能够降低冲水过程的水流噪音，排水组件采用大口径冲水流道设计，可在短时间内形成强劲的虹吸冲力，保证排污顺畅不挂污。坐便器本体采用壁挂式安装结构，排污口直接与支架上预留的排污接口对接，无需设置地面移位管道，安装完成后坐便器底部与地面留有充足的清洁空间，日常打扫时可以直接清理坐便器下方的地面，不存在卫生清洁的死角。设计过程中充分考虑了安装的适配性，支架的横向、纵向尺寸都预留了调节余量，可适配不同厚度的墙体饰面、不同坑距的排污管路布局，安装时可以先将支架固定在建筑结构上，完成给排水管路连接后再进行墙体饰面施工，最后安装坐便器与冲水面板，整个安装流程符合卫浴施工的标准工序，后期维护时只需拆开冲水面板即可对水箱内部的进水阀、排水阀进行检修更换，无需破坏墙体饰面结构。整套结构的安装边界充分考虑了常规卫浴空间的尺寸要求，支架整体宽度适配常规的墙体预留安装位，坐便器的安装高度符合人体工程学要求，能够满足不同身高使用者的使用需求，支架的受力结构经过力学优化，在保证承重强度的前提下尽可能压缩了整体厚度，减少对卫生间纵深空间的占用。
