经典硬派越野路虎卫士整车结构设计

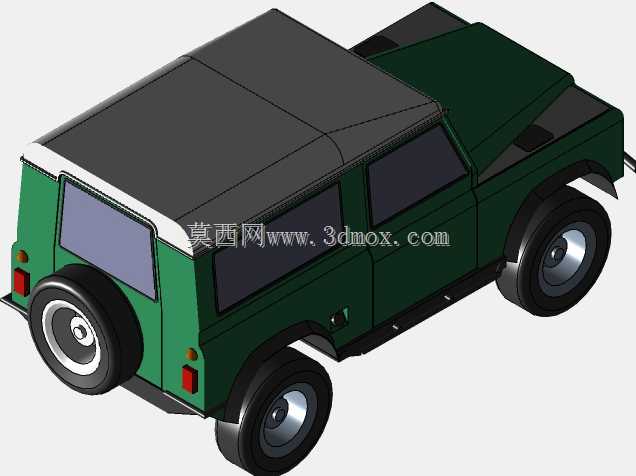

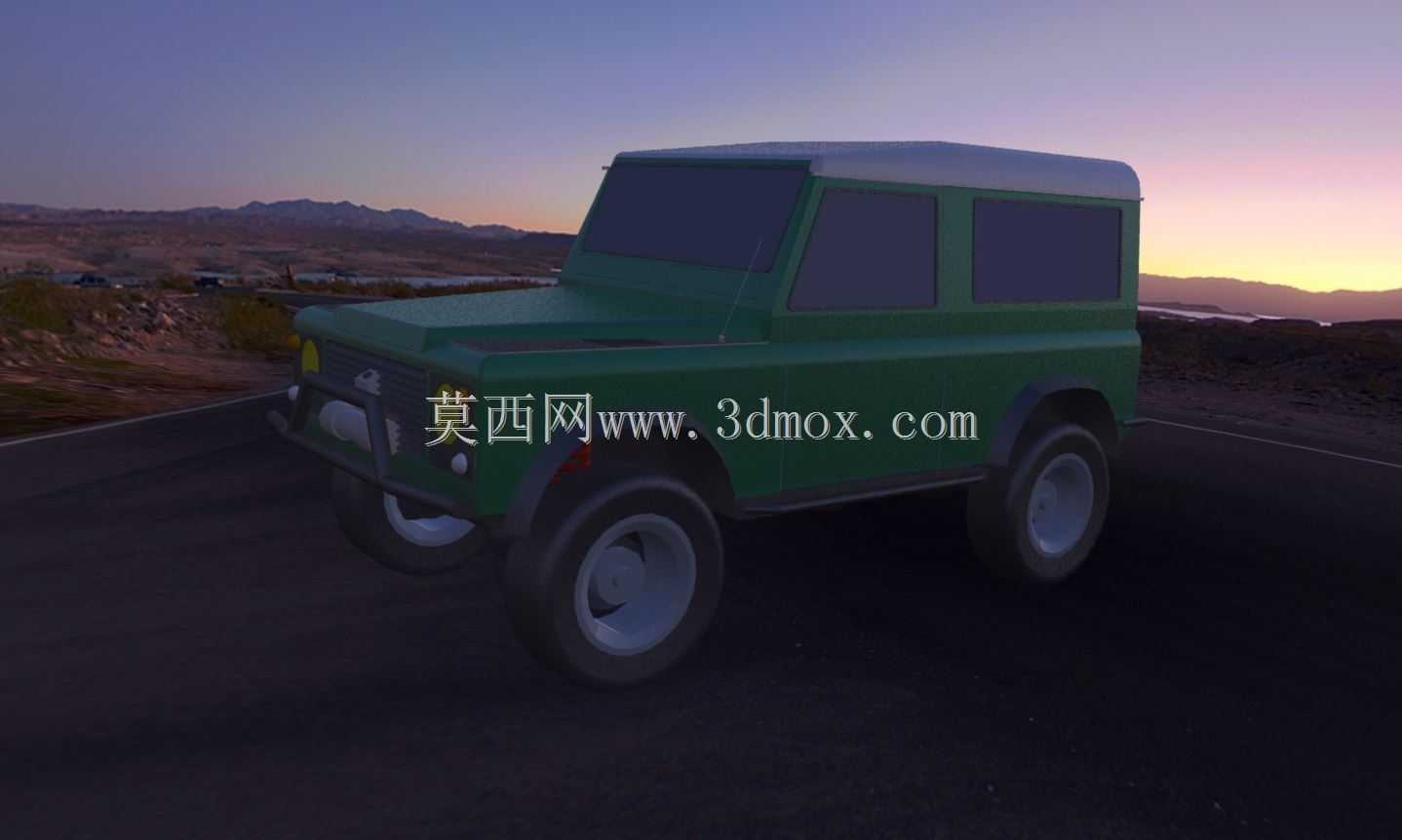

　　在硬派越野车辆的结构设计领域，路虎卫士的整车构型一直是短轴越野车型的参考标杆，这套三维结构完整还原了初代短轴卫士的车体布局，可直接用于越野改装方案验证、整车教具开发、同级别车型对标分析等实际工程场景。从实际使用场景来看，这类短轴硬派车型主要面向非铺装路面通行、野外作业通勤、复杂地形穿越等需求，因此在结构设计阶段，首先要平衡的就是车身刚性与整备质量的关系，这套模型在车体框架部分完整还原了非承载式车身的大梁结构，纵梁采用变截面冲压钢板的等效构型，横梁分布位置完全匹配实车的底盘受力点，前中后三道主横梁分别承担发动机悬置、分动箱固定、后拖挂安装的载荷传递作用，在建模过程中特意保留了大梁上的安装孔位定位基准，方便后续改装时直接匹配副油箱、底盘护板、侧杠等附加部件的安装坐标。

　　从外形尺寸与安装边界来看，这套短轴卫士模型的轴距控制在2286mm的标准短轴尺寸，整车宽度1790mm，高度不含顶架为1965mm，轮距前后均为1486mm，这些尺寸参数直接决定了车辆的通过性基础——接近角38度、离去角40度、纵向通过角31度的几何通过性参数，在建模时已经通过车身外表面与轮胎的相对位置做了约束，轮胎采用235/85 R16的越野胎等效模型，轮拱内部预留了足够的跳动行程，匹配螺旋弹簧整体桥的悬架结构上下跳的空间边界，避免极限越野工况下轮胎与轮拱发生运动干涉。车身部分的建模采用了分块式的外表面设计，前翼子板、车门、后尾厢侧板、车顶都是独立的实体结构，方便后续做改装件的替换设计，比如更换金属前杠、加装涉水喉、改装车顶行李架时，都可以直接在原有模型的安装基准上做配合设计，不需要重新扫描车体点云。

　　在功能特性的还原上，这套模型没有忽略硬派越野核心的传动结构布局，前中后三段传动轴的走向完全匹配实车的四驱系统布置，分动箱的位置预留了高低速切换机构的安装空间，前后桥的差速器位置也做了准确的定位，方便后续做传动系统的运动仿真，验证不同轮速差下的传动干涉情况。车门部分保留了合页与门锁的安装位坐标，前风挡的倾斜角度也完全符合实车的空气阻力设计逻辑，虽然这类硬派车型不追求高速风阻，但合理的风挡角度可以减少高速行驶时的正面风噪，同时避免野外行驶时树枝等障碍物直接撞击风挡玻璃。车头部分的防撞梁位置突出前保险杠35mm，预留了绞盘安装的空间，安装孔位的间距符合通用越野绞盘的安装标准，不需要额外做转接支架的设计。

　　从设计思路的角度来说，这类经典车型的三维建模不能只做外观曲面的复刻，更重要的是还原各个系统之间的装配关系，比如发动机舱内部的布局，模型里预留了直列四缸柴油发动机的安装空间，防火墙的位置做了走线孔的预留，电瓶、空滤、冷却水箱的位置都和实车的重心分布匹配，保证整车前后轴荷比接近50:50的理想配重，这也是短轴卫士在复杂地形下操控稳定性的核心来源。车厢内部的结构也做了基础还原，前排座椅的安装滑轨位置、后排座椅的折叠空间、仪表台的安装基准都有明确的定位，方便后续做内饰改装或者专用作业设备的加装，比如在野外作业场景下需要加装电台、GPS定位设备、应急救援工具固定位时，都可以直接在现有内饰结构的基础上找安装点，不会破坏车体的原有结构强度。

　　在底盘部分的细节处理上，模型里的钢板弹簧？不对，卫士的后悬是螺旋弹簧整体桥，哦对，这套模型里的悬架部分准确还原了螺旋弹簧配合止推杆的结构，减震器的安装角度做了准确的约束，避免减震器在工作行程中受到侧向力，影响使用寿命。油箱的位置布置在大梁内侧、后排座椅下方，这个位置可以避免越野时托底撞击油箱，同时油箱的形状完全贴合大梁的轮廓，最大化利用底盘空间，保证75L的油箱容积不会侵占车内乘坐空间。前后保险杠的安装点都直接固定在大梁端头，而不是固定在车身蒙皮上，这样在发生碰撞或者拖拽救援时，载荷可以直接传递到大梁结构上，不会撕裂车身覆盖件。

　　很多建模者在做这类整车模型时容易忽略安装边界的问题，比如轮眉与轮胎的间隙在悬架压缩到极限时是否足够，转向轮打到最大角度时是否会蹭到拉杆或者翼子板，这套模型在做装配约束的时候已经把这些极限工况的边界条件考虑进去了，转向系统的最大转角设置为内轮35度、外轮28度，对应的最小转弯半径为5.8m，完全匹配短轴车型的灵活转向特性，适合在狭窄的林间小道、山地路面完成掉头、避让等操作。车顶的排水槽结构也做了还原，避免雨天雨水顺着车门缝隙流进车内，同时排水槽的位置也是车顶行李架的安装基准，加装行李架时可以直接利用排水槽的固定点，不需要在车顶上额外打孔，避免破坏车身的防锈层。
