简约山地自行车车架轮组结构三维设计

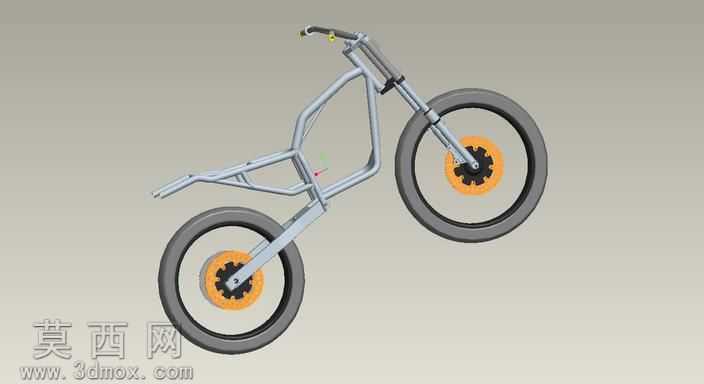

本作品为山地自行车的三维结构设计模型，采用Pro/Engineer Wildfire软件完成全参数化建模，整体围绕硬尾山地车的基础结构展开设计，还原了非避震款山地车的核心构造特征。建模过程中首先以二维草图勾勒车架的管材走向轮廓，通过拉伸、扫掠命令生成各段车架管材的实体结构，精准控制了头管、上管、下管、座管、后下叉、后上叉的衔接角度与管径参数，保证车架几何符合山地车的骑行操控角度要求，头管位置预留了前叉舵管的装配空间，后叉末端预留了轮轴的安装卡位，车架尾部预留了货架安装的连接点位，兼顾实用性设计。前叉部分采用刚性硬叉结构建模，通过扫掠生成叉腿实体，搭配叉肩与舵管的装配结构，还原硬叉的轻量化造型特征。轮组部分分别完成了轮胎、轮圈、辐条孔位、花鼓、碟刹盘的独立建模，轮胎表面还原了粗颗粒越野胎纹的细节，轮圈采用双层铝合金圈的截面结构，花鼓结构预留了轴承安装位与辐条连接点位，橙色碟刹盘通过阵列命令完成散热孔与安装孔的均匀排布，还原碟刹系统的制动结构特征。车把部分完成了直把、把套、刹车手柄的基础建模，把控了车把宽度与后掠角度的参数合理性。材质渲染阶段，车架与前叉赋予磨砂银灰色金属材质模拟铝合金管材的质感，轮胎赋予黑色哑光橡胶材质，碟刹盘赋予亮橙色金属烤漆材质，把套赋予黑色软质塑胶材质，通过不同材质的区分清晰呈现各部件的结构边界。整体建模严格遵循装配逻辑，各部件之间保留了合理的装配间隙，未出现结构干涉问题，完整呈现了硬尾山地车的基础机械构造，可用于自行车结构教学、外观设计参考、零部件装配演示等场景，建模过程中对管材衔接处做了圆角过渡处理，还原真实自行车车架的焊接打磨后的平滑过渡特征，避免生硬的直角衔接，提升模型的真实感。
