TR450钢架速降自行车车架结构设计

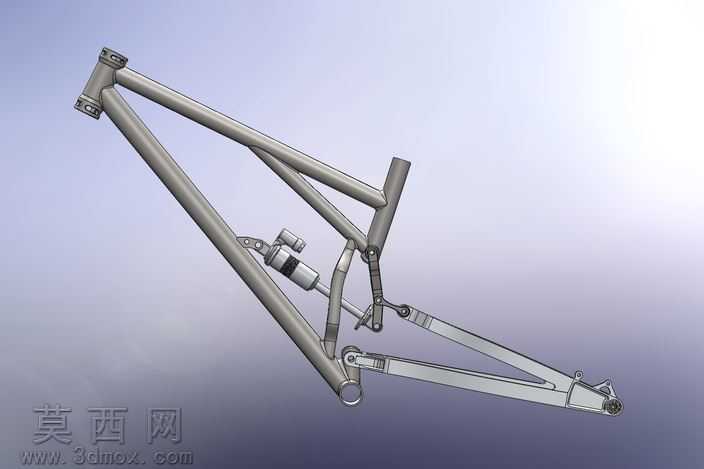

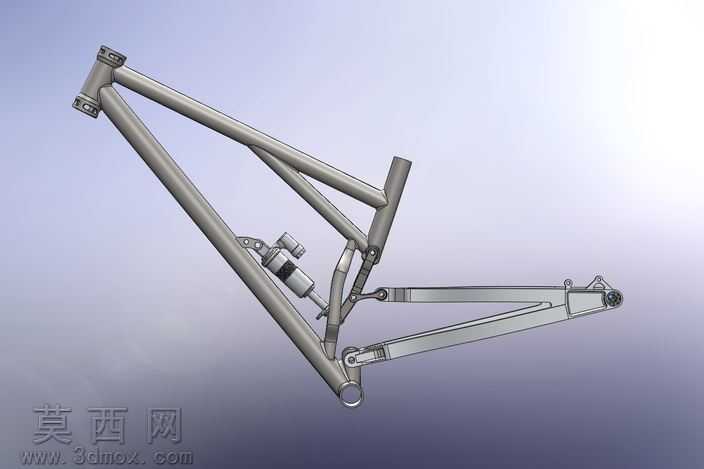

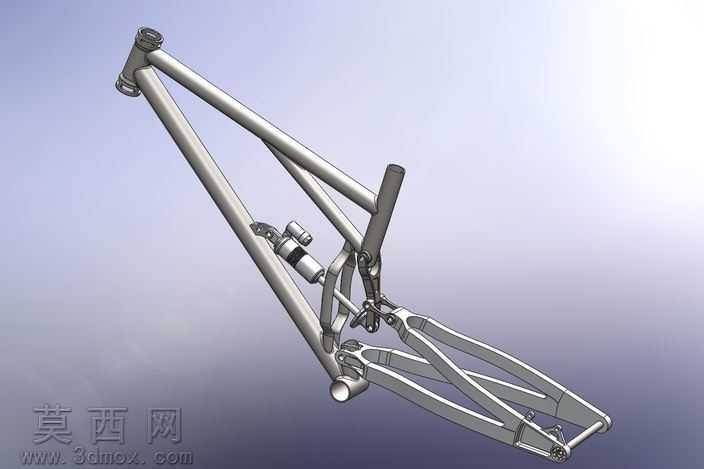

本作品为速降自行车钢架结构的三维建模设计，建模过程中严格遵循速降车型的结构强度需求与几何操控逻辑，完整还原了TR450车型的核心结构特征，同时针对前三角部分做了适配4130铬钼管材焊接的结构调整。建模阶段以精准的几何参数为核心，先通过Linkage2软件完成悬架运动几何的计算验证，确定后避震器的安装点位、连杆机构的转动行程与杠杆比曲线，确保悬架在压缩过程中拥有符合速降场景的渐进式阻尼特性，能够有效吸收大落差落地的冲击，同时避免骑行过程中出现踩踏泄力的问题。整体车架采用管材拼接的结构逻辑，建模时对每一段管材的管径、壁厚、弯曲弧度都做了精准参数化设定，头管部位做了加厚补强结构设计，适配速降前叉的安装刚性需求，下管采用大直径椭圆管材提升侧向抗扭强度，应对越野骑行中复杂的侧向受力场景；后三角部分采用多连杆结构设计，转点部位设置了适配轴承安装的同轴定位结构，保证后轮跳动过程中的运动精度，后叉爪位置做了尾钩安装位与碟刹安装座的一体化结构设计，兼顾安装精度与结构强度。材质渲染阶段，针对铬钼钢材质的金属质感做了精细化调整，还原金属管材哑光磨砂的表面质感，避震器部分区分了金属缸体、密封橡胶圈、调节旋钮的不同材质表现，清晰呈现各部件的材质差异与结构边界。整个设计过程以实际生产可行性为核心，所有焊接点位都预留了合理的焊道空间，管材衔接处的相贯线做了平滑过渡处理，既保证焊接工艺的可实现性，也避免应力集中问题的出现，整体几何角度经过反复调校，兼顾高速下坡的稳定性与过弯操控灵活性，虽未投入量产，但完整呈现了专业速降钢架的结构设计逻辑与工程细节，可作为自行车结构设计、管材类产品建模的参考案例。
