涡轮增压发动机配套突击中冷器结构设计

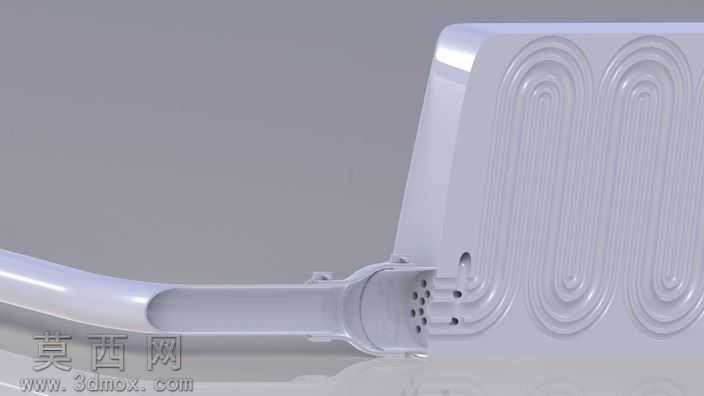

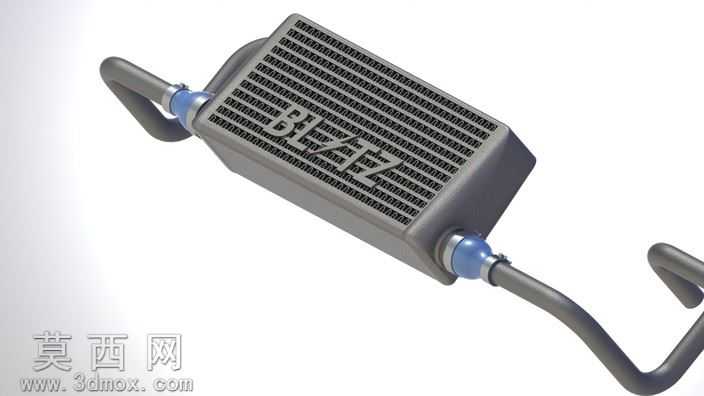

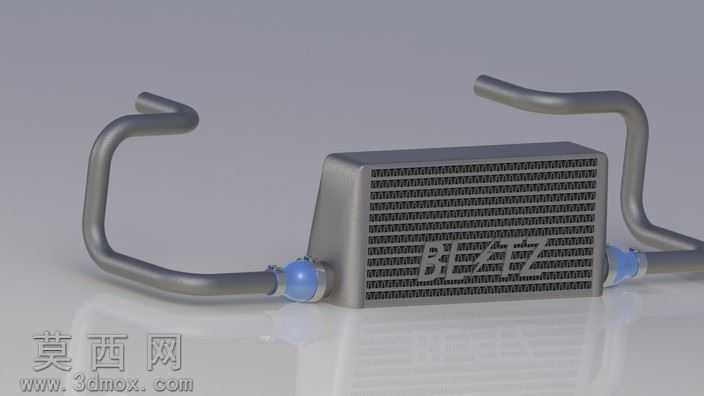

本作品为涡轮增压发动机配套的突击式中冷器三维设计，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先对中冷器核心散热芯体进行参数化建模，精准还原散热鳍片的交错排布结构，每一层鳍片的间距、厚度、通风孔隙尺寸均按照车用中冷器的散热性能要求设定，芯体外部的密封壳体采用一体化拉伸结构建模，保证壳体与芯体的装配贴合度，避免出现漏气缝隙。两侧连接管路采用弯管扫掠特征完成建模，还原管路的大曲率弯折形态，管路与芯体连接部位的快接接头单独建模，接头处的蓝色密封胶圈采用弹性材质参数设定，还原胶圈的密封结构形态，保证管路与芯体连接后的密封性。渲染阶段采用哑光金属材质赋予散热芯体与管路，还原铝合金材质的磨砂金属质感，密封胶圈采用半透明哑光橡胶材质，呈现出橡胶件的柔和反光特性，场景搭建采用纯白反光地面，通过三点布光方案突出中冷器的结构轮廓，清晰展现散热鳍片的细密结构与管路的弯折走向。设计过程中重点考量中冷器的进气流通效率，管路的弯折角度经过反复调整，避免出现过大的气流阻力，散热芯体的迎风面尺寸与鳍片密度经过匹配计算，保证高温增压空气经过芯体时能够完成充分热交换，同时整体结构的安装固定点位预留充足，适配涡轮增压发动机舱内的安装空间，两侧管路的接口尺寸匹配常规涡轮增压发动机的进气管道规格，无需额外改装即可完成装配对接。整个模型的装配关系完整，各个零部件之间无干涉问题，可直接用于结构验证、装配模拟以及渲染展示使用，能够直观呈现车用进气中冷器的完整结构与工作形态。
