汽车涡轮增压用涡轮叶轮三维结构设计

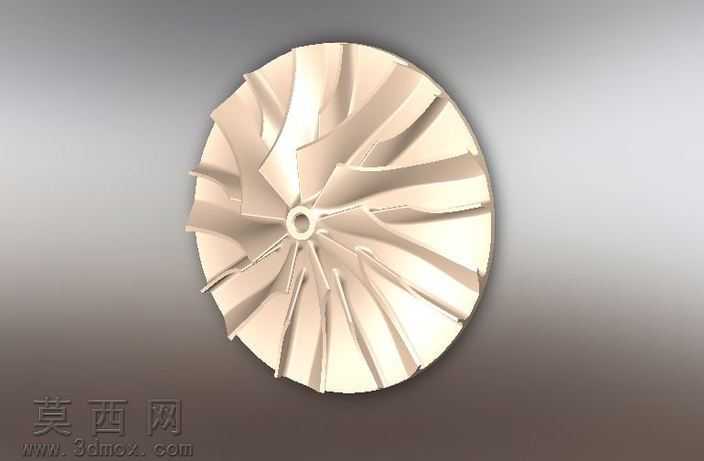

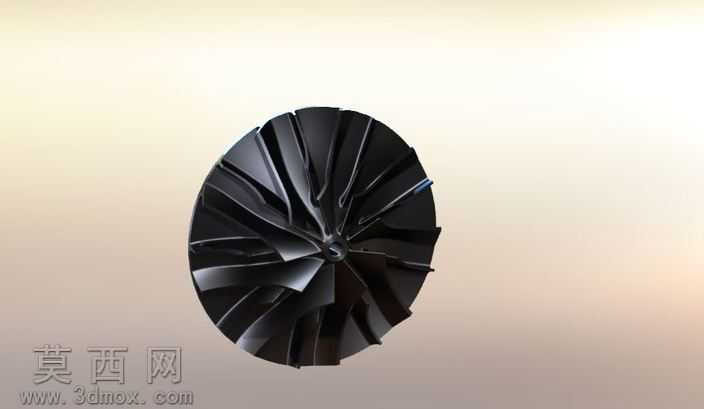

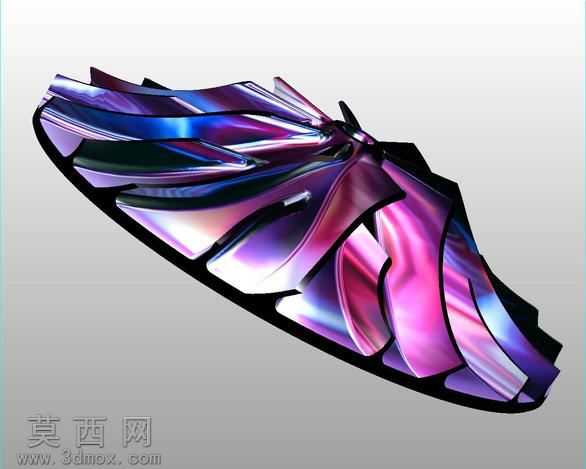

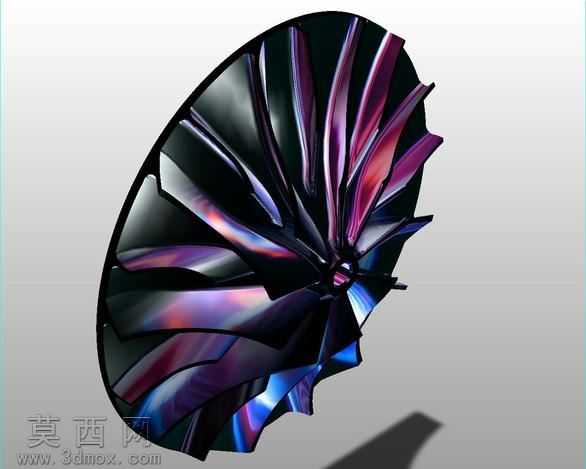

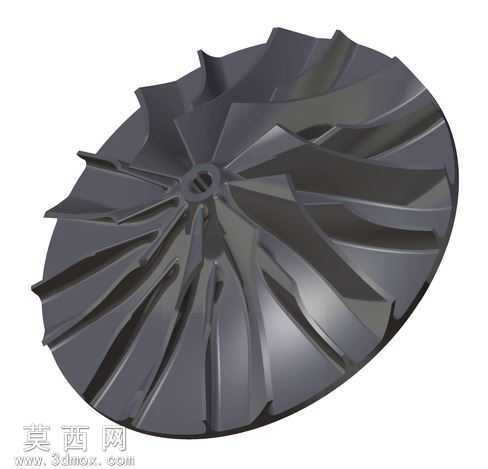

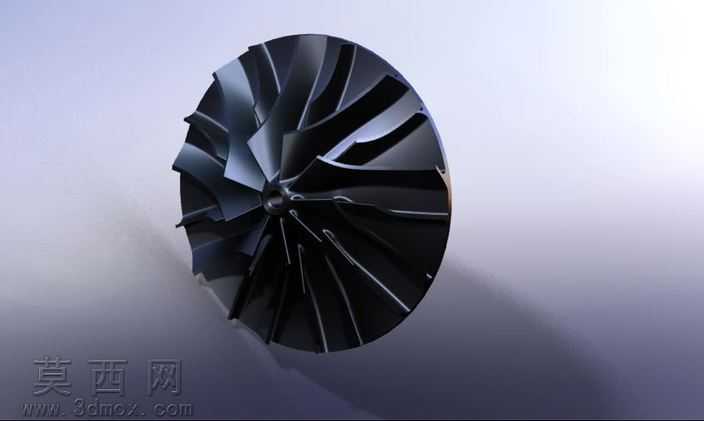

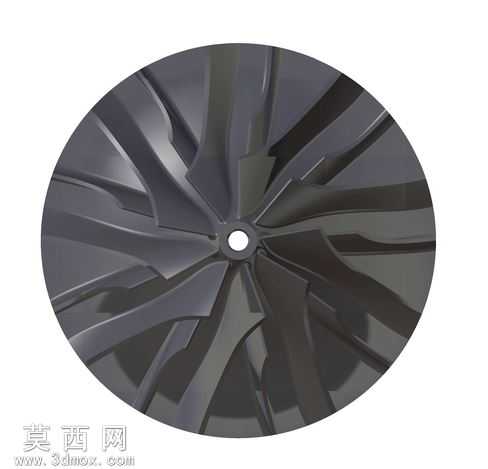

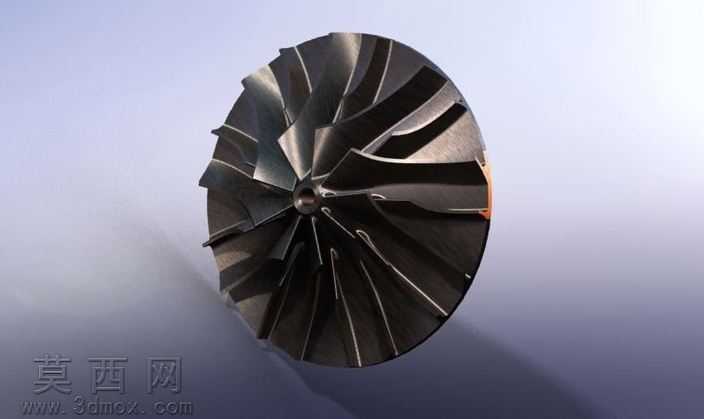

本作品为汽车涡轮增压系统核心部件涡轮叶轮的三维建模成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先以涡轮叶轮的气动性能需求为核心设计依据，先确定叶轮的整体轮盘直径、轮毂锥度、叶片数量等基础参数，通过草绘绘制叶片的翼型截面轮廓，沿轮毂轴向按气流流向规律排布各截面的空间位置，采用扫掠、放样等建模命令生成叶片的基础曲面，对叶片前缘、后缘做圆角过渡处理，避免应力集中问题，同时保证叶片曲面的光顺度满足气流流动要求。轮盘部分采用回转建模命令生成基础实体，与叶片组做布尔合并运算，对轮盘中心的安装轴孔、定位卡槽结构做精细化建模，保证安装配合尺寸的精度。材质渲染阶段，针对涡轮叶轮实际工作中采用的高温合金材质特性，调整材质球的金属度、粗糙度参数，添加细微的金属磨砂质感与表面氧化层的微弱色泽变化，模拟高温工况下合金部件的真实质感，场景布光采用多光源组合方案，主光源从侧上方打亮叶片的曲面轮廓，突出叶片的扭曲弧度与空间层次感，辅助光源补全暗部细节，避免轮盘底部出现死黑区域，添加柔和的环境反射效果，让金属表面的反光更具真实感。结构设计上充分考虑涡轮叶轮的工作特性，叶片采用后弯式扭曲设计，既保证废气驱动时的能量转换效率，又兼顾高速旋转下的结构强度，叶片与轮盘的连接位置做加厚过渡处理，降低高速旋转时的连接应力，轮盘背部做轻量化的凹腔设计，在不影响整体结构强度的前提下降低叶轮自身重量，减少涡轮增压器的转动惯量，提升发动机的动态响应速度。建模过程中对所有曲面做连续性检查，确保模型无破面、无重叠面、无几何错误，可直接导入仿真软件做气动性能分析、结构强度校核，也可用于后续的加工工艺编制、3D打印样件制作等环节，完整还原了涡轮叶轮的真实结构特征与设计逻辑。
