反向导向式塑料椅子注塑成型模具结构

该套模具主要应用于民用塑料制品加工领域，针对一体式塑料座椅的批量注塑生产场景设计，适配常规卧式注塑机的安装工位，可完成带曲面造型塑料椅身的完整注塑成型作业，在家具制造、日用塑料制品生产车间中可直接配套产线完成连续生产，替代传统简易模具的低精度成型方案，有效降低塑料椅生产中的飞边、脱模变形等不良问题。

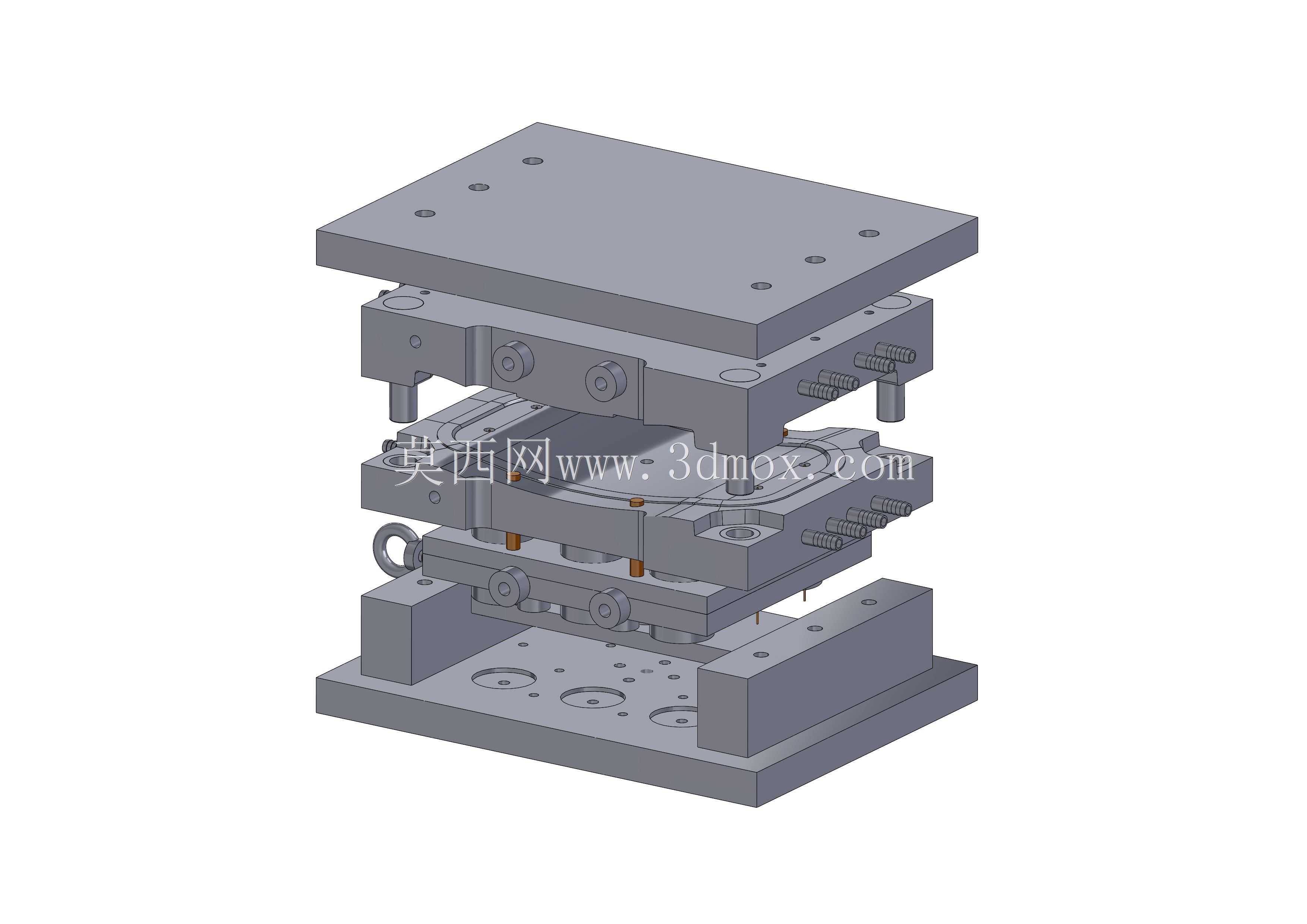

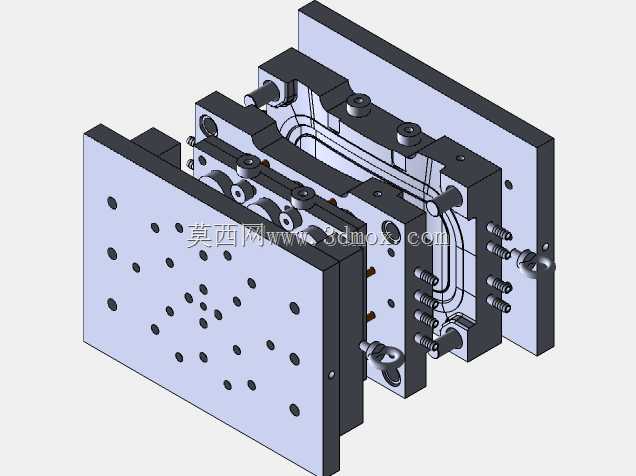

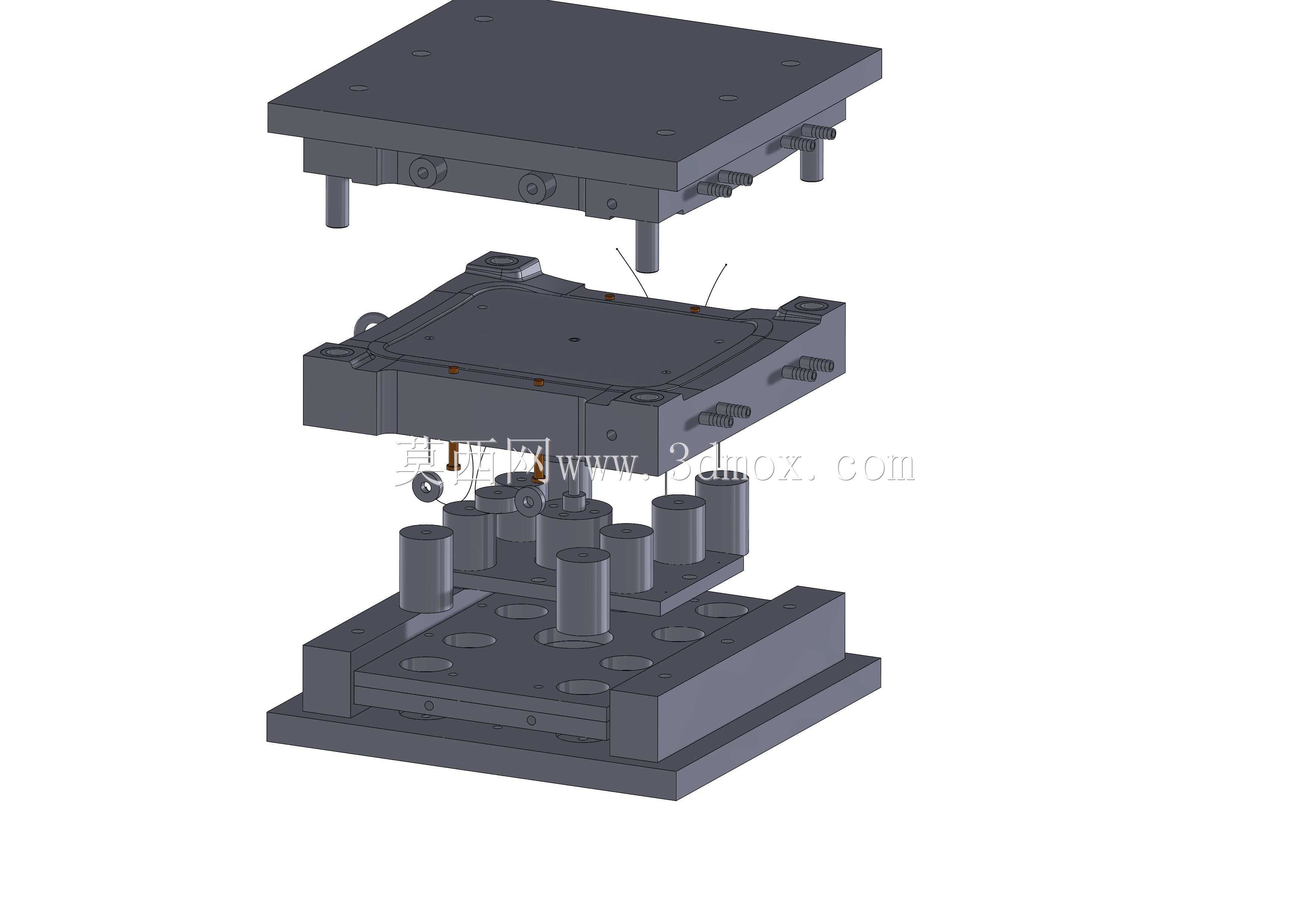

模具采用反向导向的结构设计思路，区别于常规模具导柱设置在动模侧的布局，将导向定位结构反向布置，可在大尺寸薄壁椅类件注塑时，平衡模腔不同区域的合模压力，避免大模架合模过程中出现偏载错位，保证椅身曲面壁厚均匀，不会出现局部缺胶、厚薄差过大的问题。整套模架采用层叠式组装结构，从上至下依次包含定模固定板、定模板、动模板、推板、动模底座等核心功能层，各层板之间通过定位销、紧固螺栓完成刚性连接，导向部件贯穿多层模板，合模过程中可实现逐级导向定位，即使在高速合模的工况下也能保证模腔对位精度控制在0.02mm以内。

在功能特性上，模具配套设置了多组冷却水路布局，可在注塑保压完成后快速带走模腔热量，缩短塑件冷却定型周期；顶出结构采用多点均衡顶出设计，对应塑料椅的受力支撑位布置顶杆，避免顶出过程中椅身出现顶白、变形问题；侧面设置的吊环结构可满足模具吊装转运、上机安装的承重需求，适配车间常规吊装设备的作业要求。从安装边界来看，模具上下安装面为平整的固定板结构，预留的安装孔位可匹配200-300吨级卧式注塑机的模板安装尺寸，整体闭合高度适配常规注塑机的开模行程范围，开模后预留的取件空间可满足人工或机械手取件的操作需求，无需对现有注塑设备做额外改造即可完成上机适配。

设计过程中充分考虑了塑料椅的成型工艺特性，针对椅身大曲面、薄壁带加强筋的结构特点，将浇口位置设置在椅身背面非外观面区域，避免浇口痕迹影响产品外观质量；排气结构布置在模腔熔体填充末端，可快速排出模腔内空气，避免塑件出现烧焦、气泡等成型缺陷；反向导向结构的设计同时也提升了模具的长期运行稳定性，减少导柱导套的偏磨损耗，延长模具的整体使用寿命，适配大批量连续生产的作业需求。
