小型移动式混凝土搅拌设备三维设计

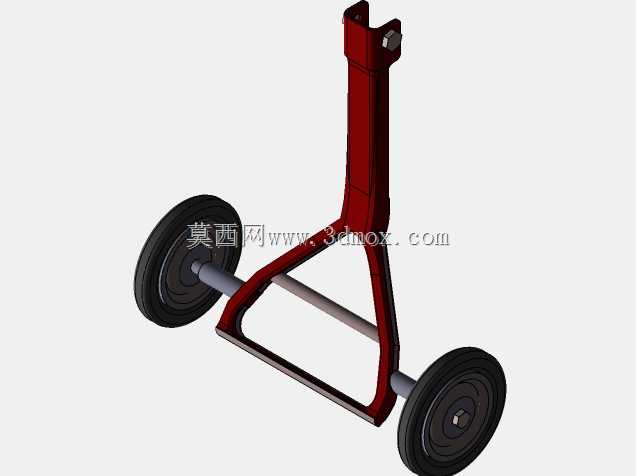

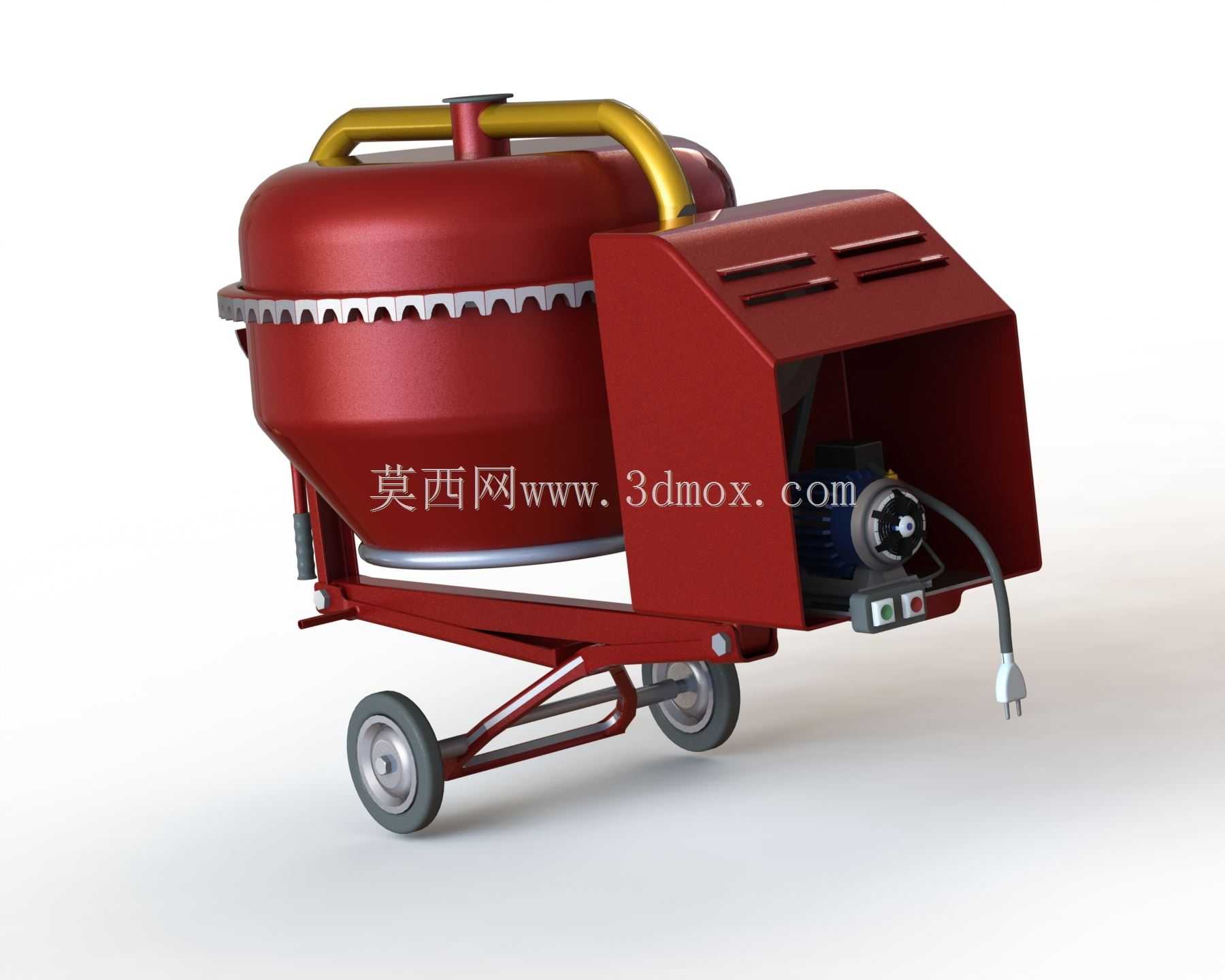

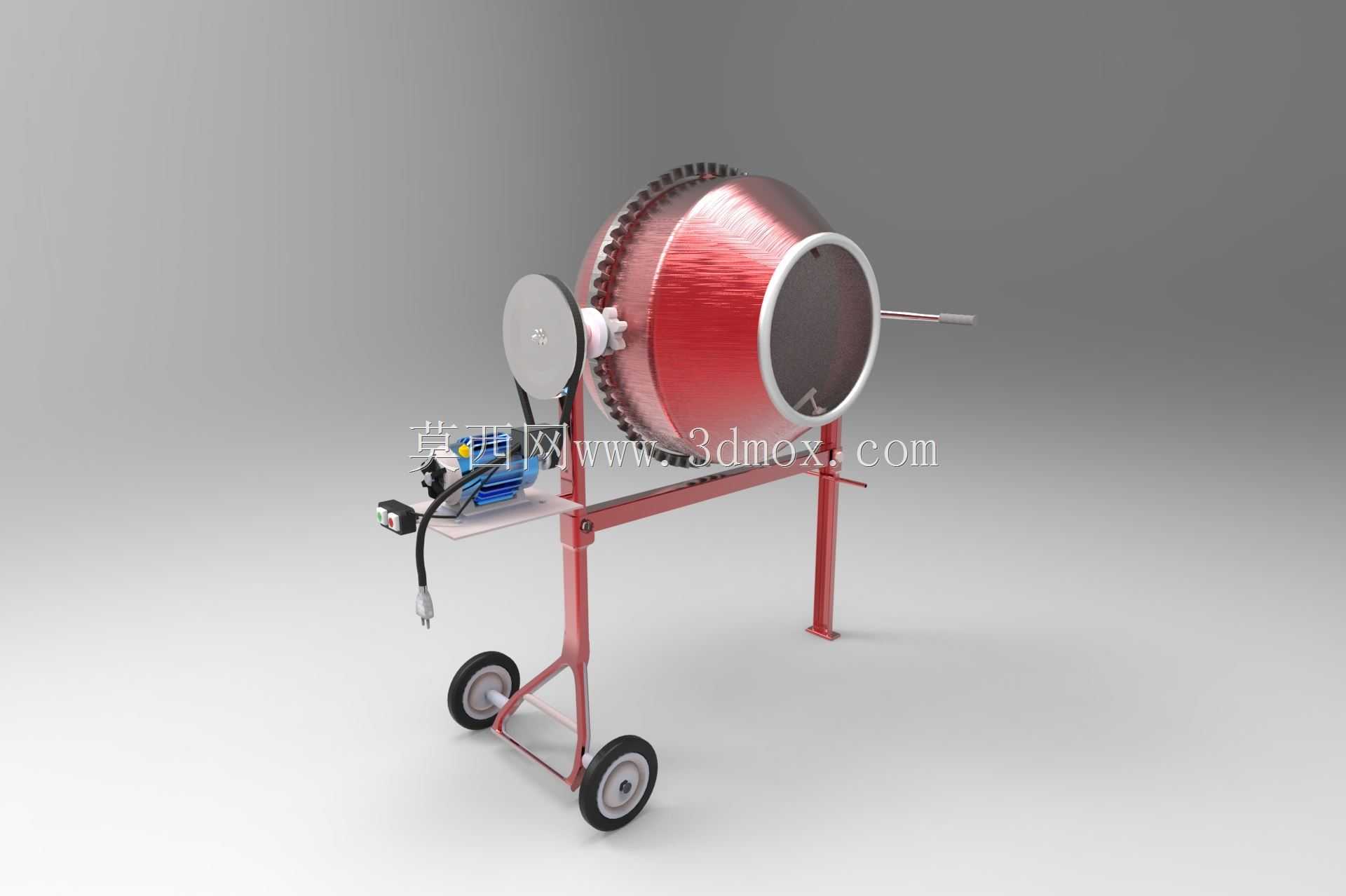

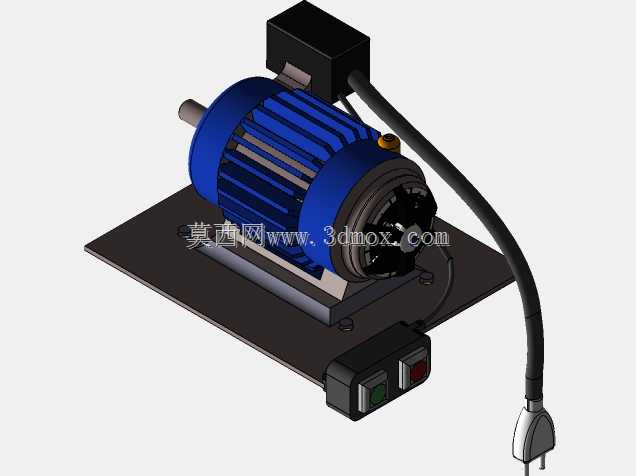

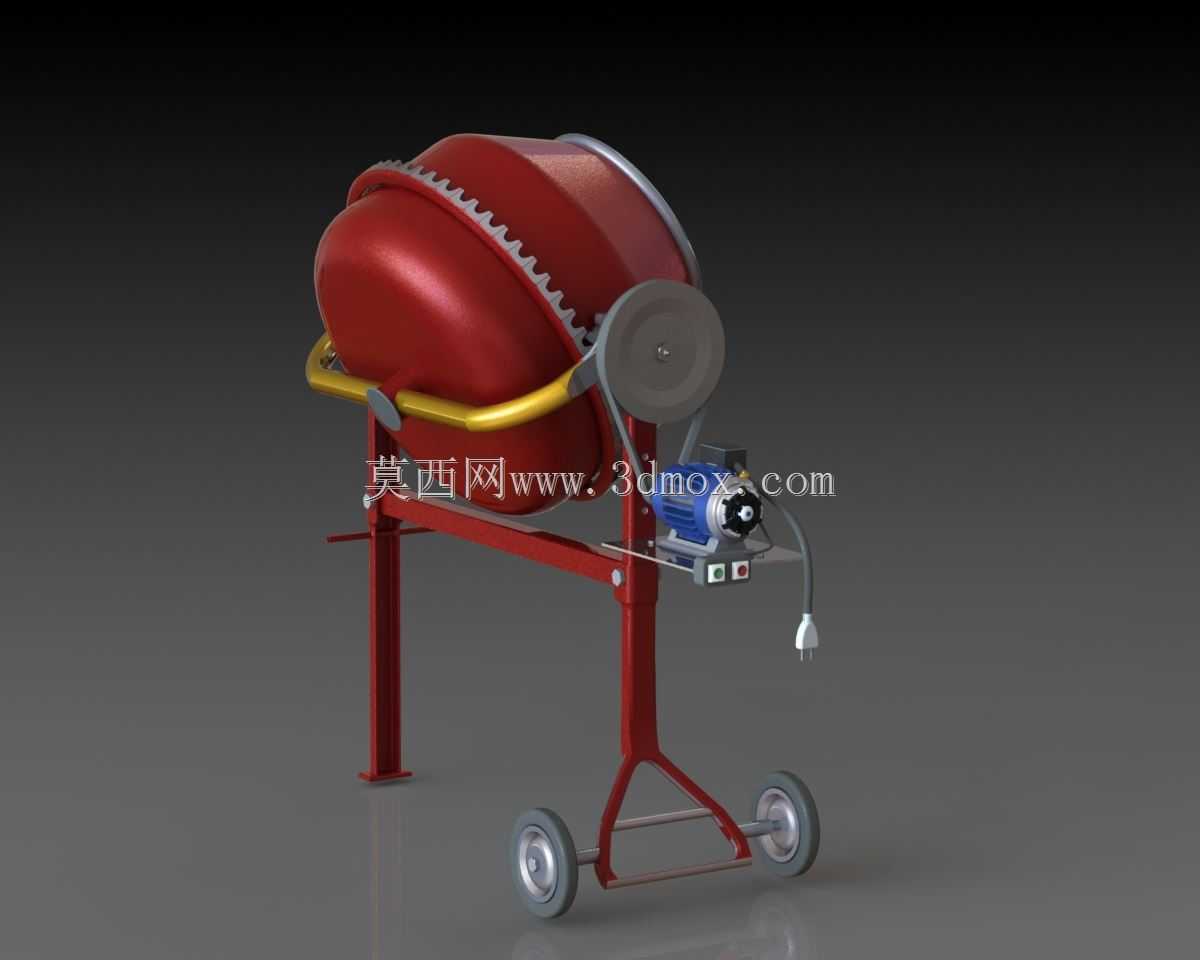

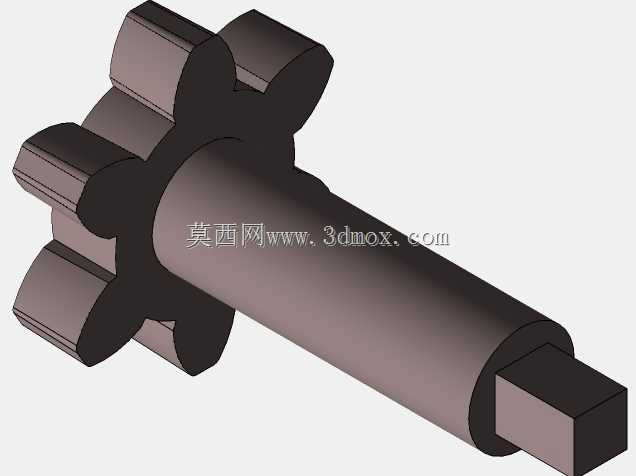

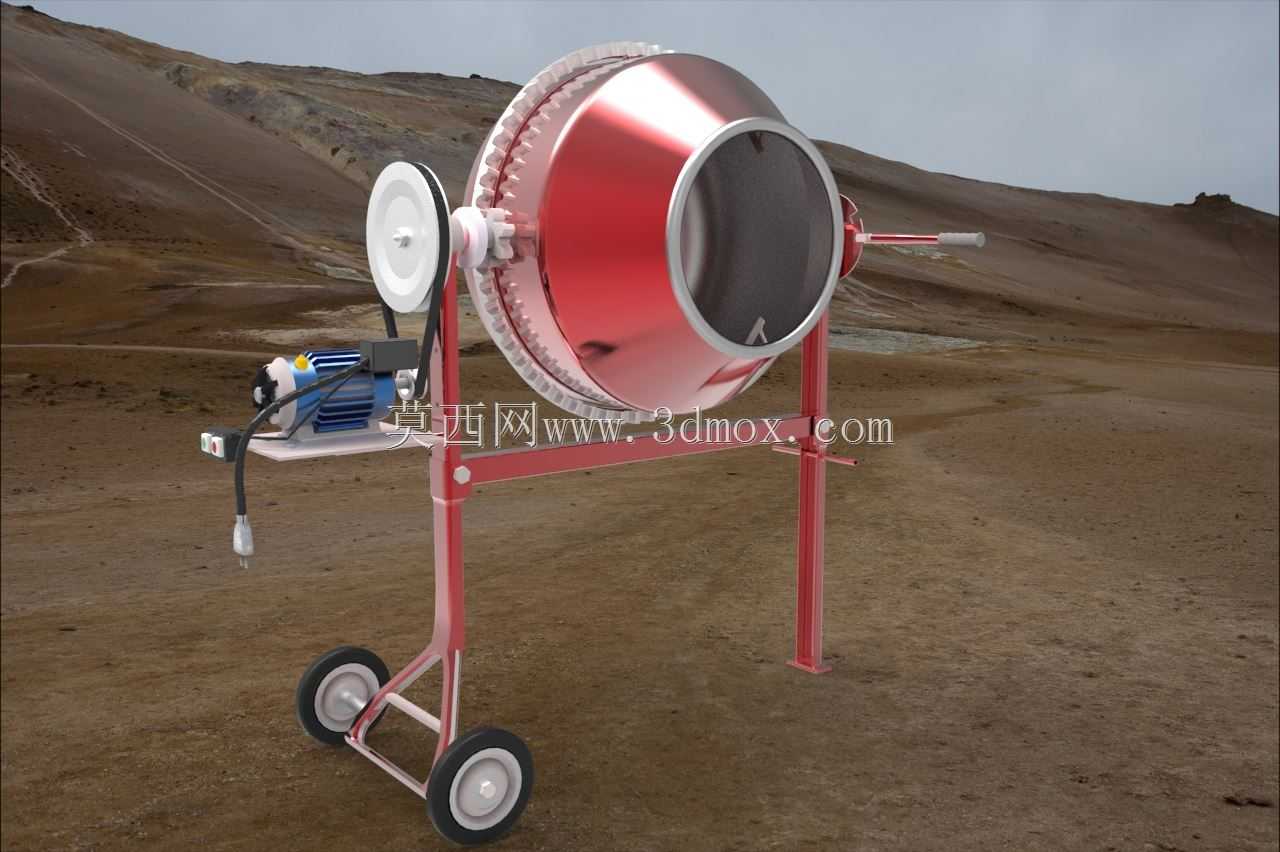

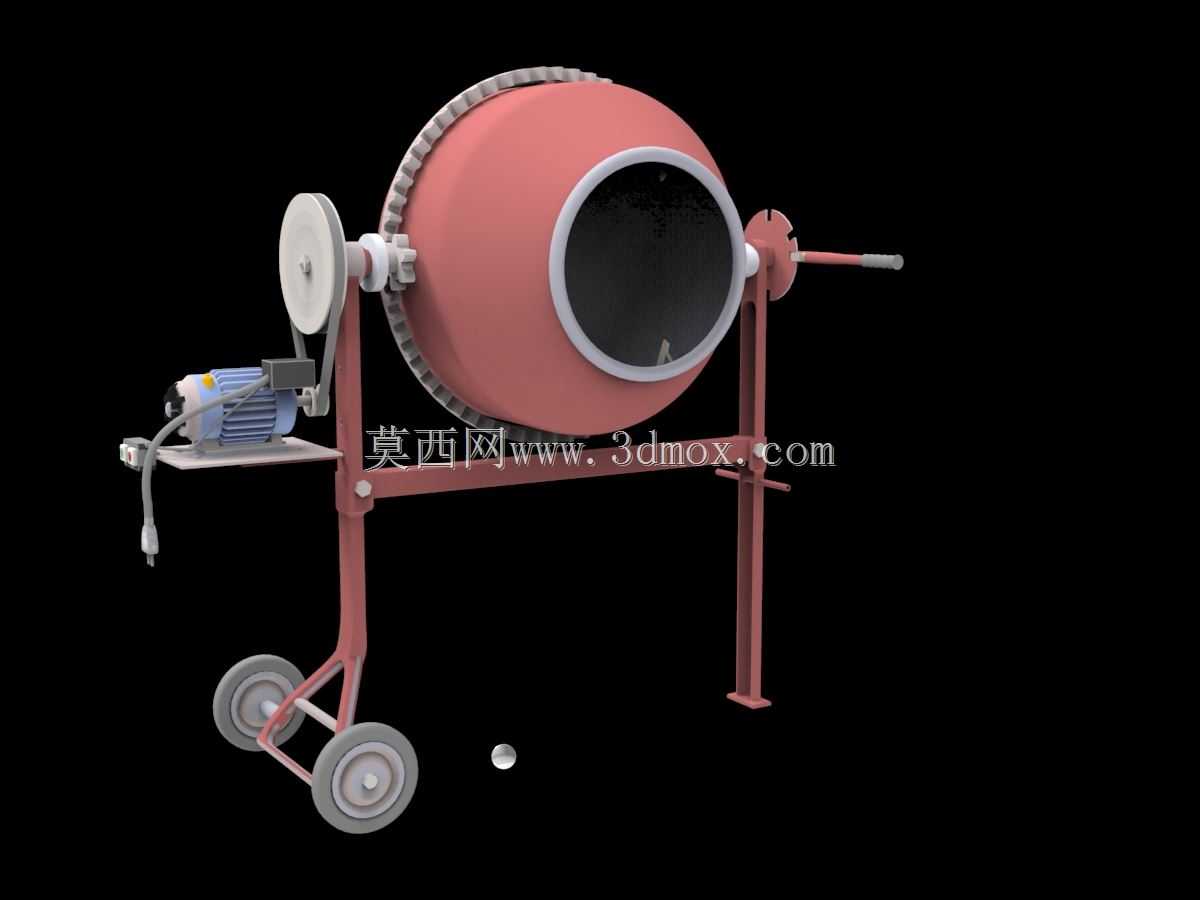

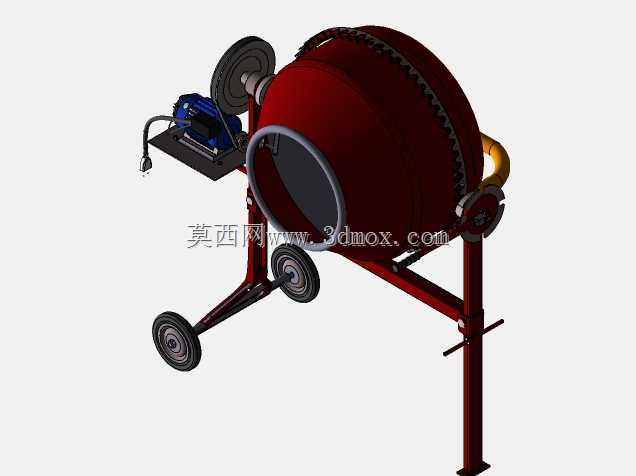

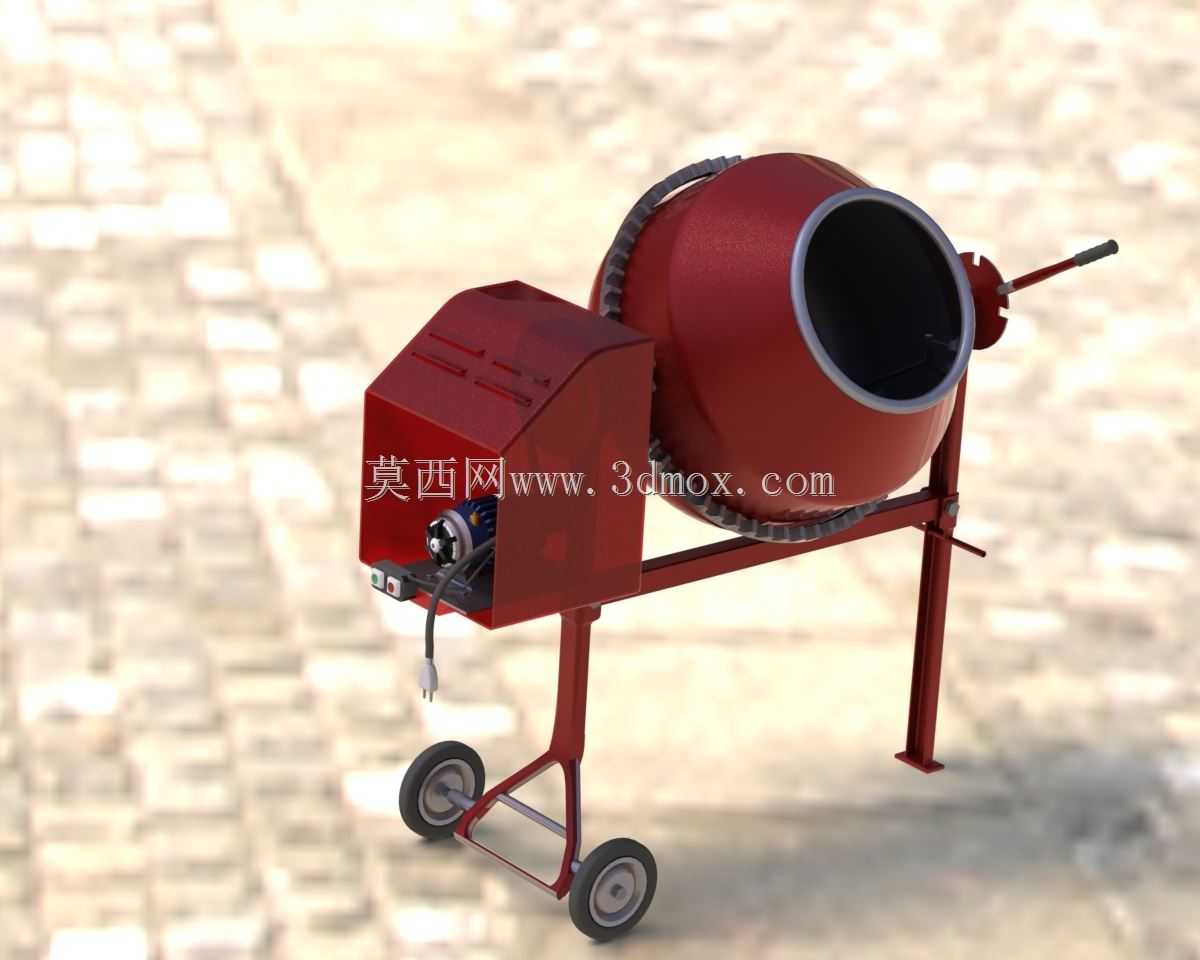

这款小型移动式混凝土搅拌设备，主要面向小型建筑施工、乡村民房建造、庭院硬化、局部路面修补等作业场景设计，可灵活适配狭窄施工场地、零散工程量的搅拌需求，无需大型搅拌站的固定场地部署，能够随施工点位转移快速就位，有效解决小规模工程中商用混凝土配送成本高、现场人工拌料均匀度差、效率低下的痛点。设备核心功能为现场拌制塑性、半干硬性混凝土，也可适配少量砂浆、饲料、松散颗粒物料的均匀混合作业，拌筒正转时完成进料与搅拌工序，反转时即可快速卸出拌和好的物料，操作逻辑简单，无需复杂培训即可上手。从设计思路来看，整体采用倾斜式梨形拌筒结构，筒身外围设置整圈传动齿圈，通过减速机构将电机动力传递至齿圈，带动拌筒以稳定转速转动，筒内设置的螺旋导向叶片可在转动过程中不断将物料提升、抛落、剪切，确保水泥、砂石、水等组分充分混合，避免出现离析、结块的问题；支撑结构采用钢管焊接的立式机架，底部配置两个充气脚轮与单侧支撑支腿，移动时抬起支腿即可依靠人力牵引转场，就位时放下支腿即可保证搅拌作业时的整机稳定性，避免运转过程中出现晃动位移。设备的动力单元与传动机构集中布置在拌筒侧方的安装平台上，电机与减速组件紧凑排布，既缩短了传动路径减少动力损耗，也预留了足够的检修空间，日常维护时可快速对传动部件、电气接线进行检查保养；操作手柄设置在拌筒出料侧的机架延伸位置，操作人员站在出料端即可完成拌筒转向切换、出料角度微调的操作，作业动线流畅无需频繁移位。外形尺寸方面，整机高度适配常规民用建筑的门洞通行需求，宽度控制在窄幅通道可通行的范围内，轮距设计兼顾移动灵活性与作业稳定性，安装时无需额外浇筑基础，放置在平整硬化地面即可开展作业，进料口高度适配人工上料的操作高度，无需额外配置上料提升机构即可完成人工投料，出料口高度可适配常见的小型手推车、灰斗接料，减少物料洒落浪费。整机结构兼顾实用性与耐用性，机架焊接处做了加强处理，拌筒采用耐磨板材成型，可适应工地多尘、潮湿的复杂作业环境，长期使用下也能保持稳定的搅拌性能。
