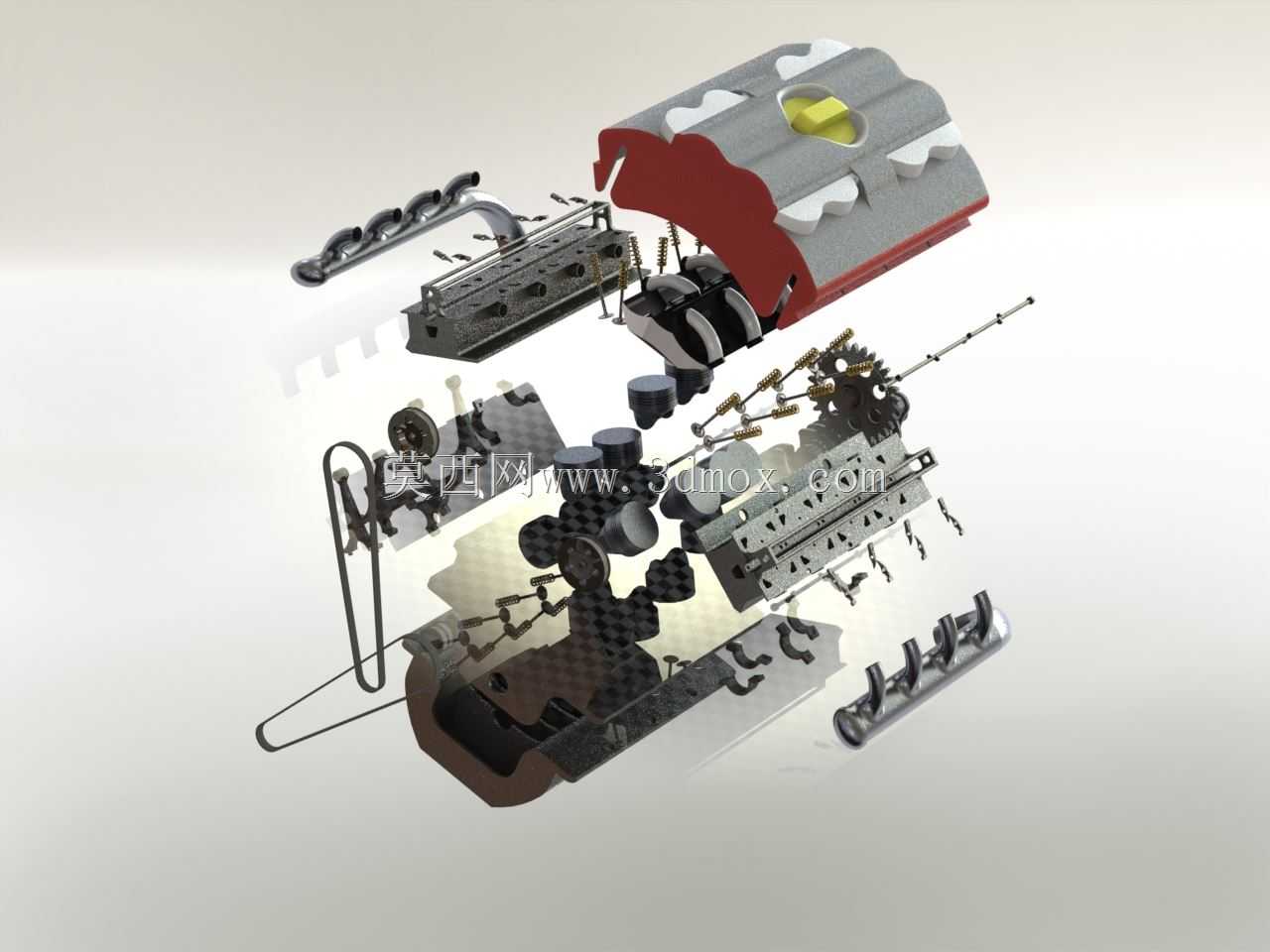

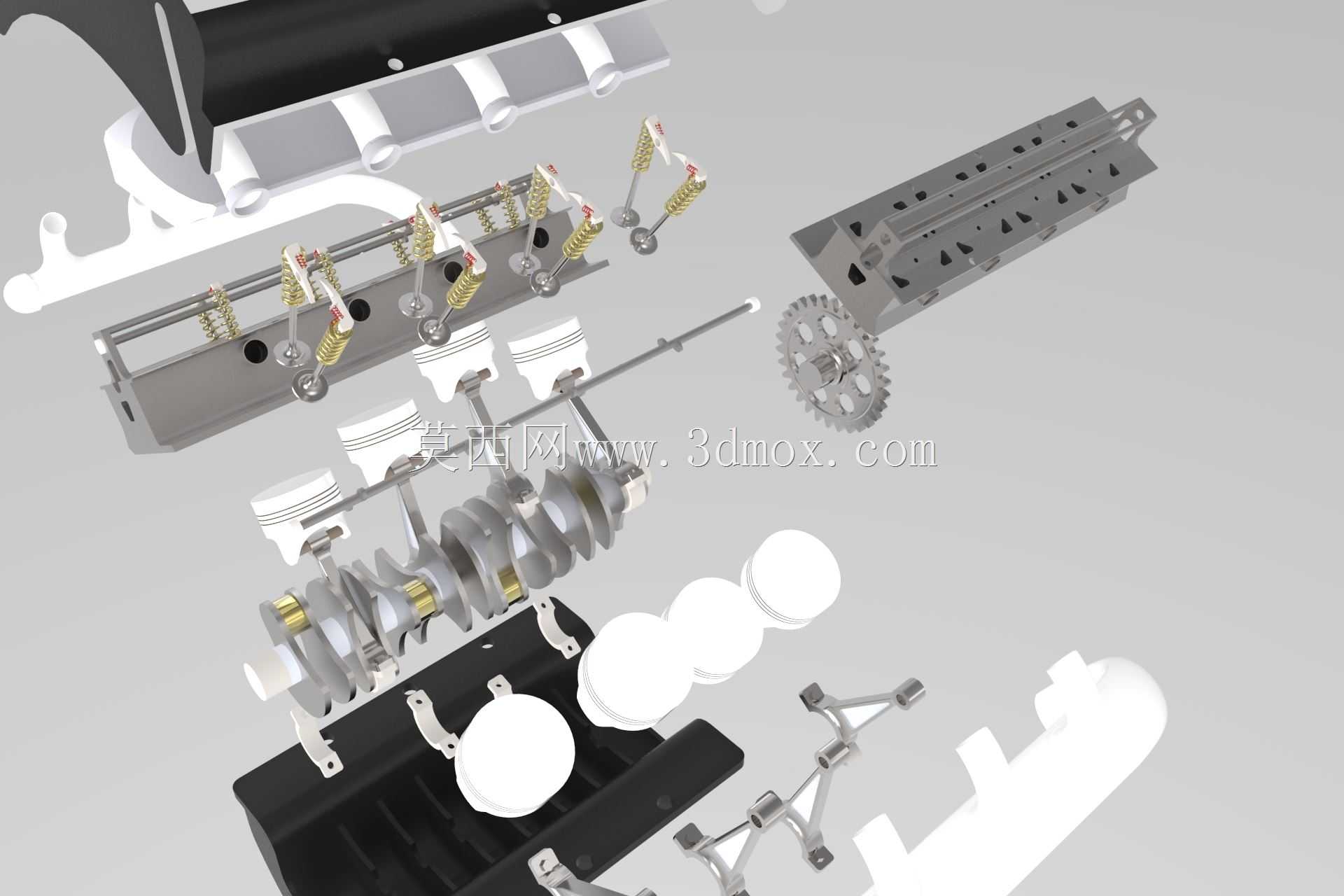

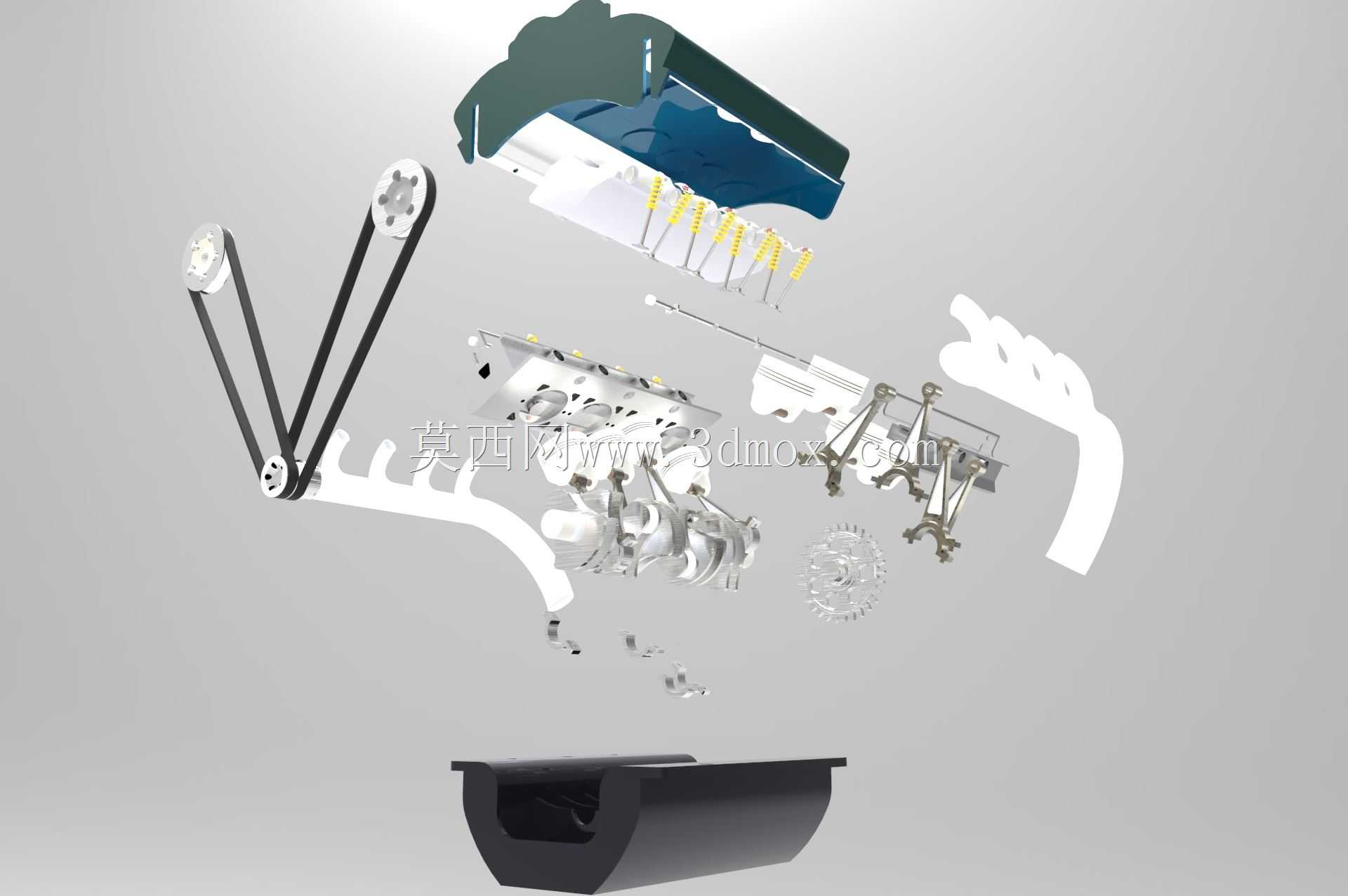

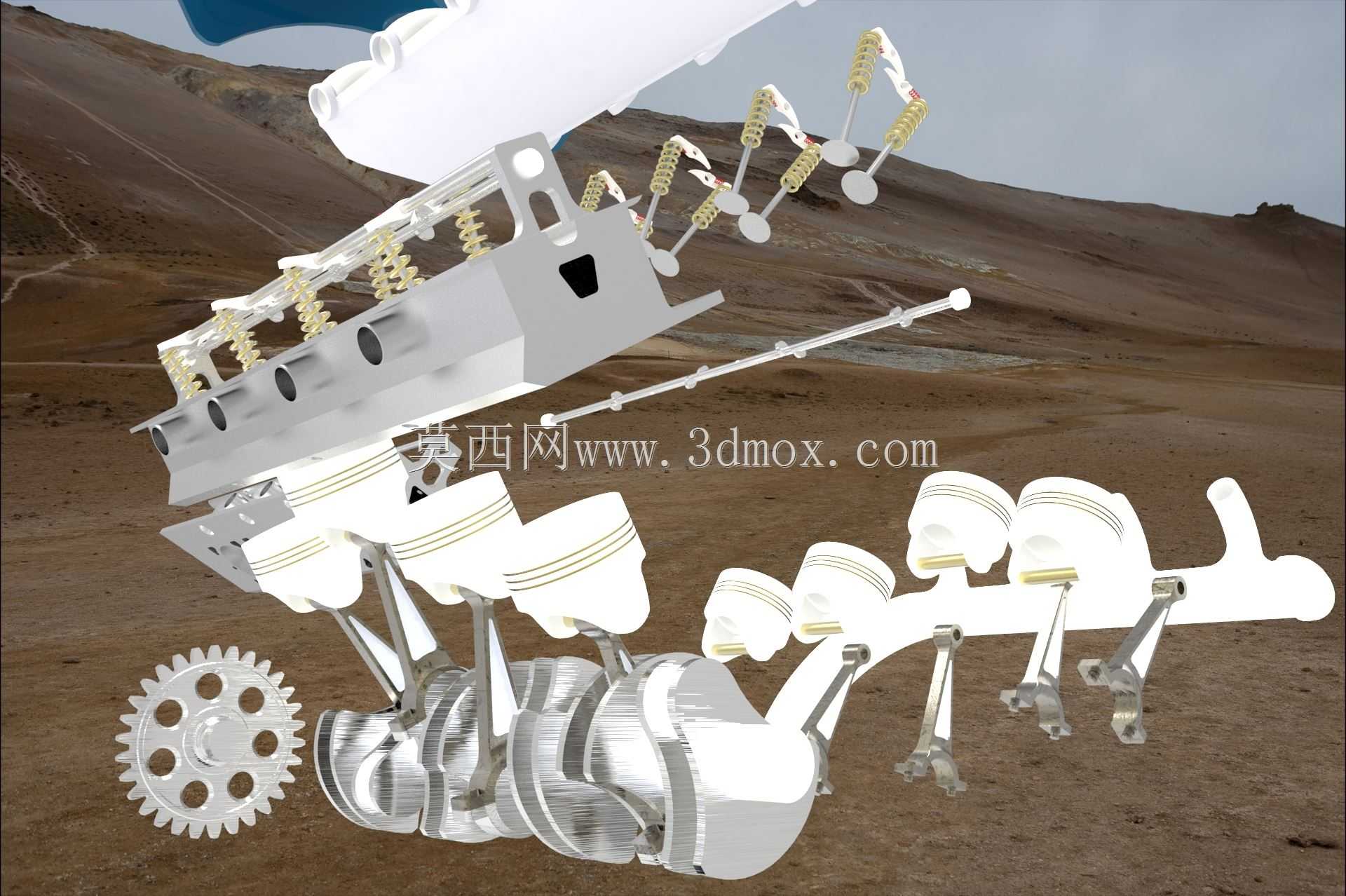

V8活塞式内燃机爆炸结构展示

该三维结构完整还原了V型八缸活塞式内燃机的全部分装组件，以爆炸视图形式清晰呈现各部件的装配层级与对应位置，覆盖从缸盖总成、气门配气组件、活塞连杆组到曲轴飞轮、油底壳的全部核心结构，可直观展现内燃机的动力传递逻辑与部件配合关系。在实际应用场景中，这类V8内燃机多用于大排量乘用车辆、高性能工程机械以及小型固定式动力机组，能够为负载提供大扭矩、高平顺性的动力输出，适配长时间高负荷的运转工况。从功能特性来看，该结构完整还原了内燃机的进排气通路、点火组件布置、活塞往复运动轨迹、曲轴旋转输出的完整链路，每一组活塞对应独立的燃烧室与气门组件，V型夹角的缸体布局能够有效缩短整机长度，降低动力单元的整体重心，提升搭载设备的运行稳定性。在设计思路层面，该结构充分考量了各运动部件的干涉避让：配气机构的凸轮轴、气门弹簧与摇臂组件预留了足够的往复运动空间，曲柄连杆机构的曲轴配重块与缸体、连杆之间保留了合理的运转间隙，齿轮传动组件的啮合位置精准对齐，既保证动力传递的效率，也避免运转过程中出现部件磕碰。从安装边界来看，该V8内燃机的缸体采用对称式V型布局，两侧缸盖的安装法兰面保持统一倾角，进排气歧管的连接位、曲轴输出端的连接法兰、油底壳的固定点位均按照通用动力总成的安装规范设计，能够适配多数纵置动力舱的安装尺寸要求，整机的外部接口预留了发电机、起动机、水泵等附属部件的安装位置，可直接拓展完整的发动机附属系统。各部件的连接结构均还原了实际生产中的装配逻辑，比如缸盖螺栓的布置位置、活塞销的卡接结构、轴瓦的限位设计都与实际工业生产中的内燃机结构保持一致，能够清晰展现内燃机从零部件组装到整机成型的全部流程，也可用于动力结构的原理演示、装配工艺培训以及相关部件的结构优化参考。
