模块化折叠式户外公共休憩遮阳装置

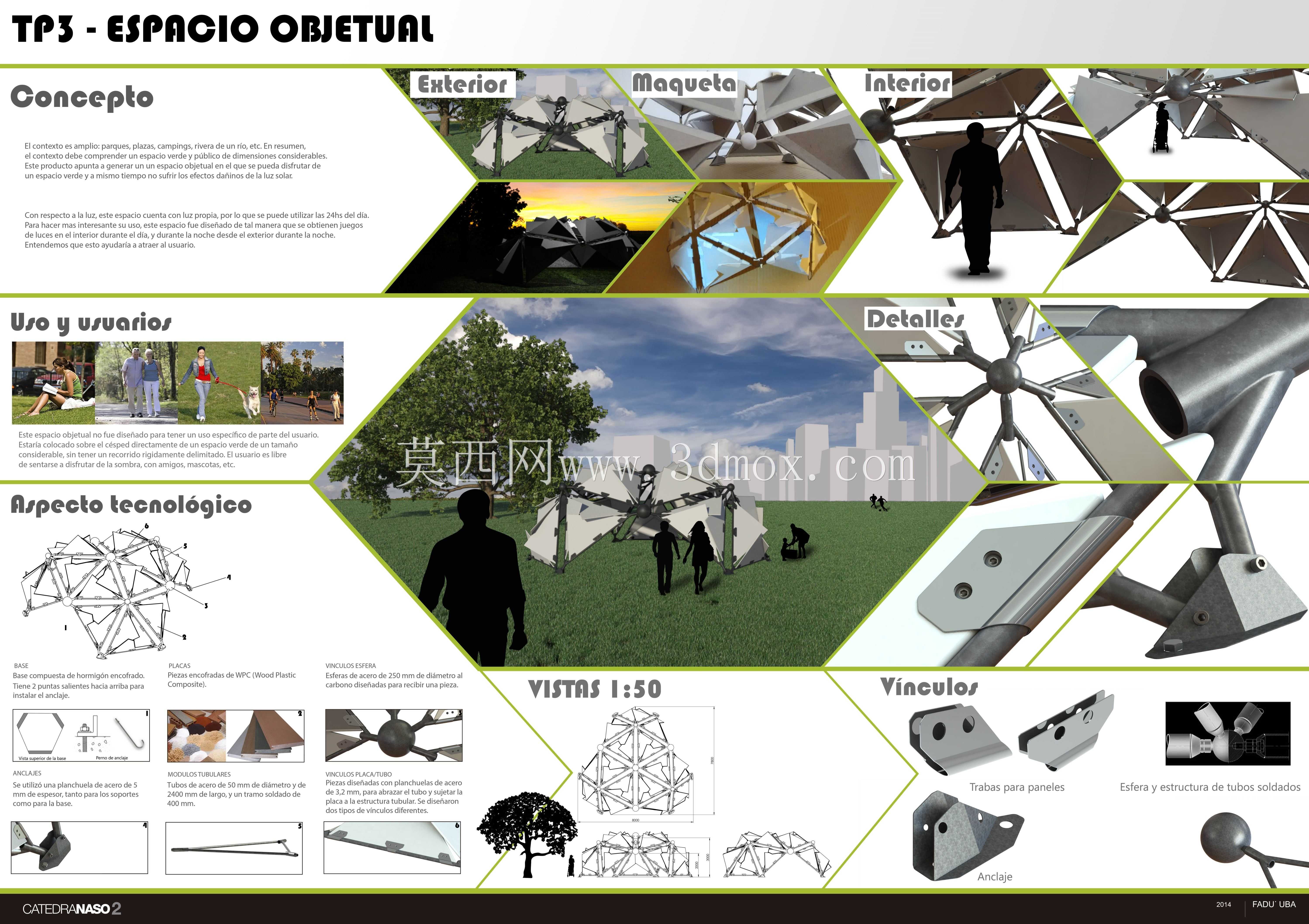

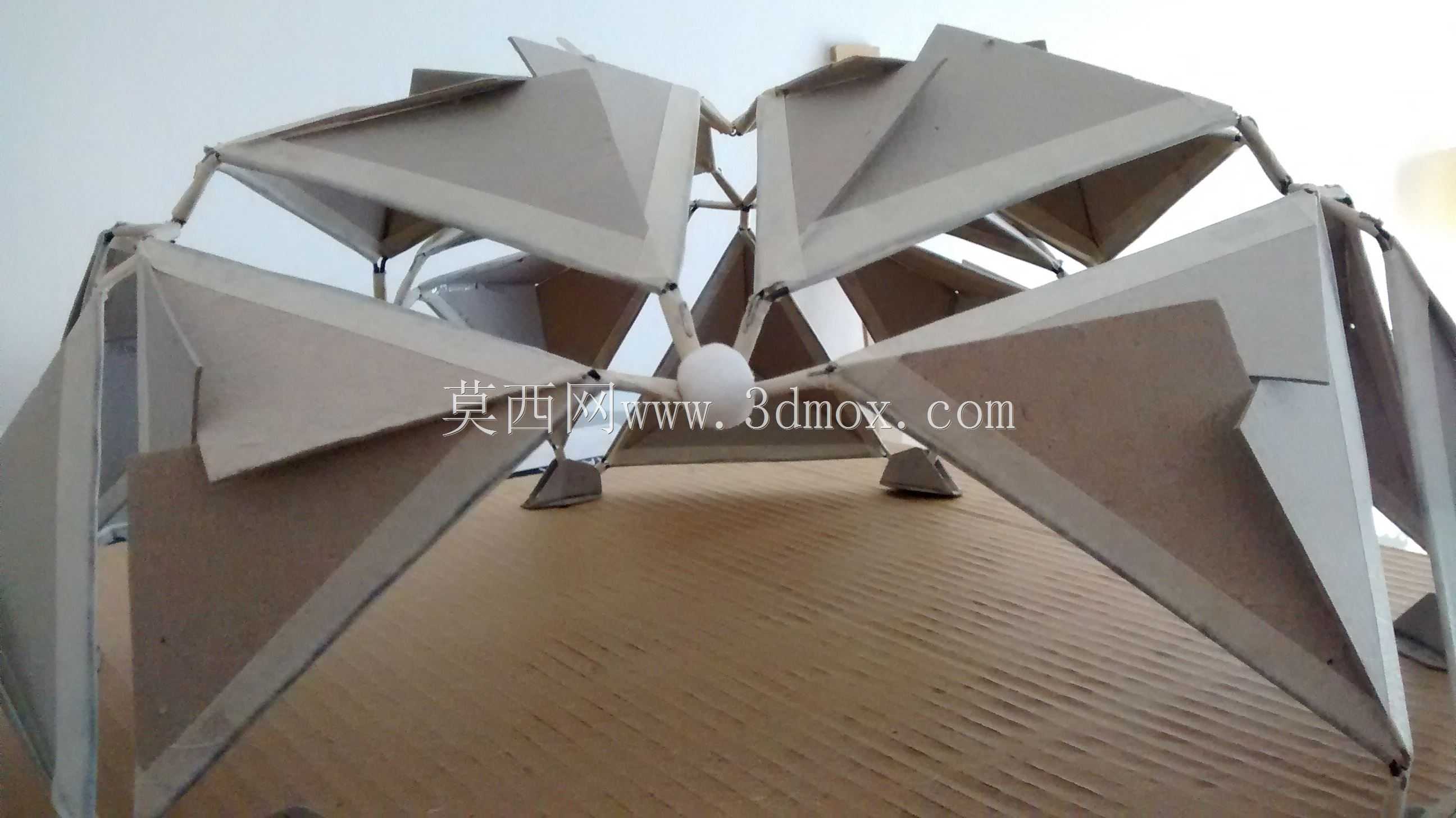

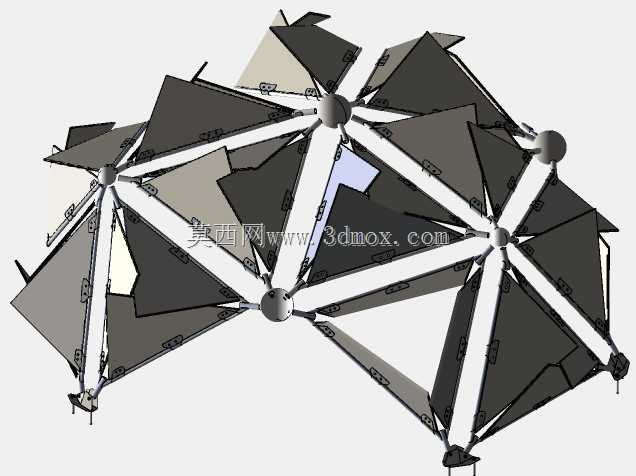

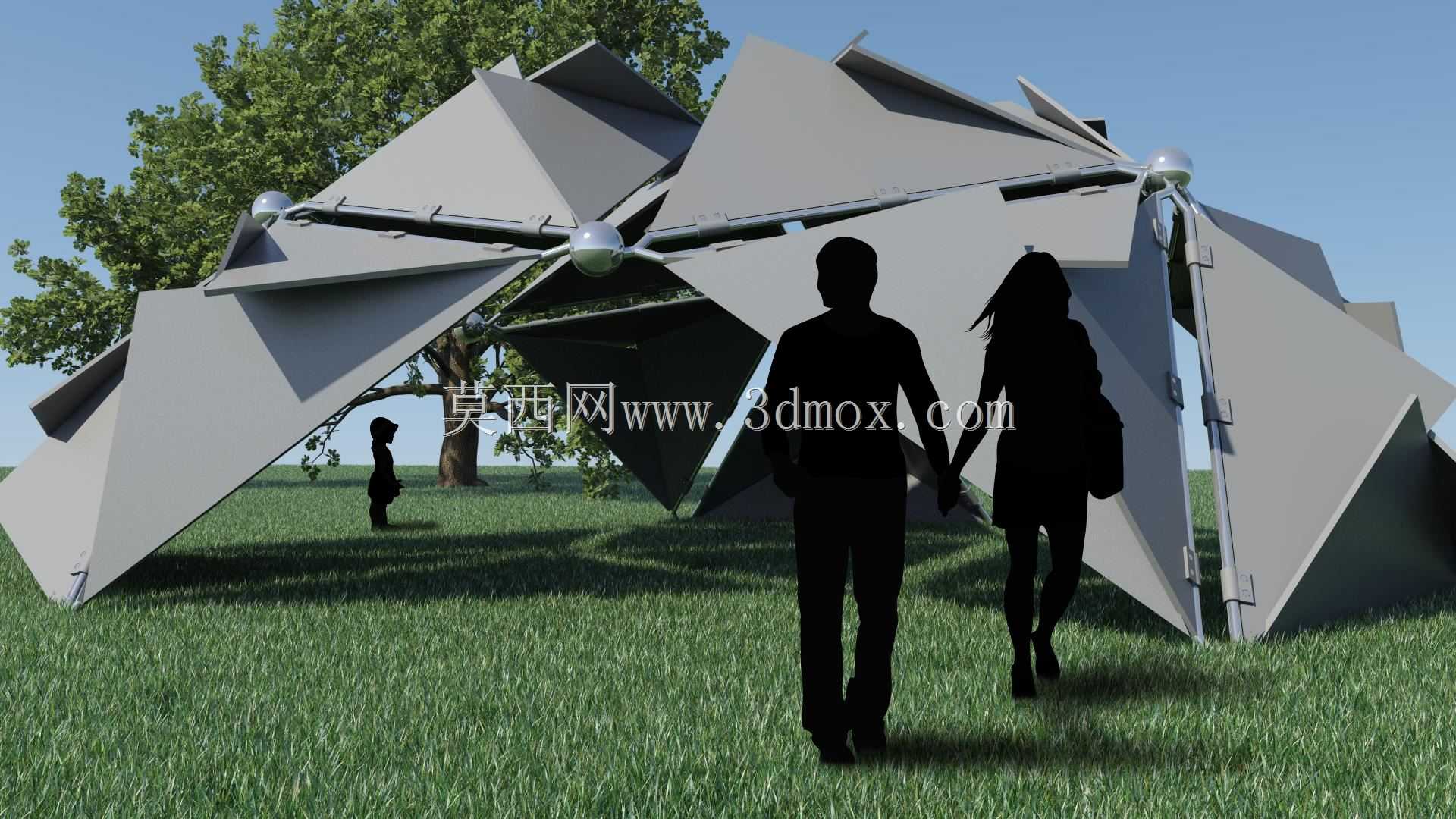

这款户外公共休憩遮阳装置，主要面向城市公共绿地、社区休闲区、商业户外广场、郊野露营节点等场景设计，可作为户外临时休憩、遮阳避雨的公共服务设施使用，能够为过往行人、休闲人群提供半开放的遮蔽空间，适配不同规模的户外公共空间布设需求。装置整体采用多面几何折叠的结构形式，以中心球形连接节点作为核心受力支撑，多块异形硬质面板通过铰接结构与中心节点、相邻面板连接，整体展开后形成类似多瓣穹顶的遮蔽形态，内部可容纳3-5人同时停留休憩，整体覆盖直径约4.2米，中心最高点距地面约2.8米，边缘最低点距地面约0.4米，安装时无需浇筑大面积固定基础，仅需通过面板底部的支撑脚与地面做简易锚固即可完成布设，整体安装边界仅需预留直径5米的平整硬质或软质地面即可，适配草坪、铺装广场等不同地面条件。在功能特性上，装置的面板采用轻质高强度复合板材制作，表面做哑光耐候处理，能够有效阻隔紫外线直射，同时具备良好的防水抗冲击性能，可应对常规降雨、大风等户外天气；铰接节点内置阻尼定位结构，面板展开后可自动锁止固定，无需额外支撑构件，非使用状态下可将所有面板向中心节点收拢折叠，收拢后整体体积仅为展开状态的1/8，便于转运与存储，可满足临时活动、应急布设等快速搭建需求。设计过程中，团队摒弃了传统遮阳棚的规整框架结构，从多面几何体的空间拼接逻辑出发，将每一块面板都作为独立的受力与遮蔽单元，通过中心节点的球形铰接结构分散面板的承重荷载，让整体结构无需额外立柱支撑即可形成稳定的遮蔽空间，既保证了内部空间的开阔无遮挡，也通过不规则的几何切面形态让装置本身成为户外景观的一部分，弱化了公共设施的生硬感。在结构细节处理上，每块面板的边缘都做了圆弧收边处理，避免尖锐棱角带来的磕碰风险，面板之间预留了5毫米的伸缩缝隙，可适配温度变化带来的板材热胀冷缩，同时缝隙可引导顶部雨水顺着面板弧度流向装置外侧，避免雨水从拼接处渗入内部休憩空间；中心球形节点采用不锈钢材质一体成型，所有铰接转轴都做了密封防锈处理，可适应长期户外暴露的使用环境，降低后期维护成本。
