公制8mm规格L型内六角扳手结构设计

在机械装配、设备维保、五金加工、家具组装等诸多场景中，内六角扳手都是使用频率极高的手动紧固工具，8mm公制规格对应的内六角螺钉，广泛应用在中型机械设备的护板固定、模具组件锁紧、工业铝型材框架搭建、传动部件定位等位置，是一线装配与维修人员随身工具配置里的常备规格。这款L型结构的8mm内六角扳手，整体采用等径合金结构钢棒料弯折成型，没有额外的拼接或焊接结构，从根源上避免了连接位置的应力断裂风险，弯折处采用大圆弧过渡设计，在施加较大扭矩时，应力不会集中在弯折直角位置，能有效延长工具的使用寿命，减少长期高负载使用下的断裂概率。

从实际使用的功能特性来看，L型的双端结构设计兼顾了两种作业需求：短臂端插入螺钉内六角槽时，手握长臂端可以施加更大的旋转扭矩，适合需要较大预紧力的螺钉锁紧场景，比如设备底座固定螺钉、模具锁紧螺钉的最终紧固；长臂端插入螺钉槽时，手握短臂端可以实现小空间内的快速拧动，适合狭窄装配位置的螺钉快速拆装，比如设备内部护板、电控箱内部组件的螺钉操作，不需要额外搭配接杆就能适配多数常规作业空间。扳手的工作端采用精准的六角成型设计，棱角公差控制在极小范围内，插入螺钉内六角槽时不会出现松旷晃动感，能有效避免拧动过程中打滑损伤螺钉槽口，也能减少扳手棱角的异常磨损。

设计过程中首先要确定的是力臂长度配比，8mm规格对应的螺钉拧紧扭矩有明确的行业规范，长臂长度需要匹配普通人手部施力的合理范围，既不能过短导致施加额定扭矩时需要用过大的握力，也不能过长导致日常携带不便，同时要避免力臂过长造成施力过载拧断螺钉；短臂长度则需要兼顾插入深度与操作空间，要保证能完全插入标准深度的内六角螺钉槽，同时长度不会突出过多影响狭窄位置的操作。弯折位置的圆弧半径是结构强度的核心参数，半径过小会造成弯折处应力集中，反复施加扭矩时容易从弯折位置断裂，半径过大则会导致短臂有效工作长度缩短，无法适配部分沉孔较深的螺钉安装位置，需要在强度和使用适配性之间找到平衡。

外形尺寸方面，扳手整体棒料直径严格匹配8mm内六角螺钉的对边尺寸公差，六角工作端的棱角做了微小的倒角处理，既可以方便快速对准插入螺钉槽，也能避免端部棱角磕碰损伤后无法正常插入。安装边界层面，这款扳手不需要额外的配套辅件，本身作为独立手动工具使用，作业时只需要预留对应力臂长度的旋转空间即可：使用长臂施力时，需要在扳手旋转平面预留不短于长臂长度的操作空间；使用短臂快速拧动时，只需要预留短臂长度的旋转空间，在多数设备内部的紧凑装配位置都能正常操作。扳手的表面做了均匀的防锈处理，在车间潮湿环境、偶尔接触切削液或润滑油的场景下，不会轻易出现锈蚀卡滞的问题，长期存放也能保持工作端的尺寸精度。

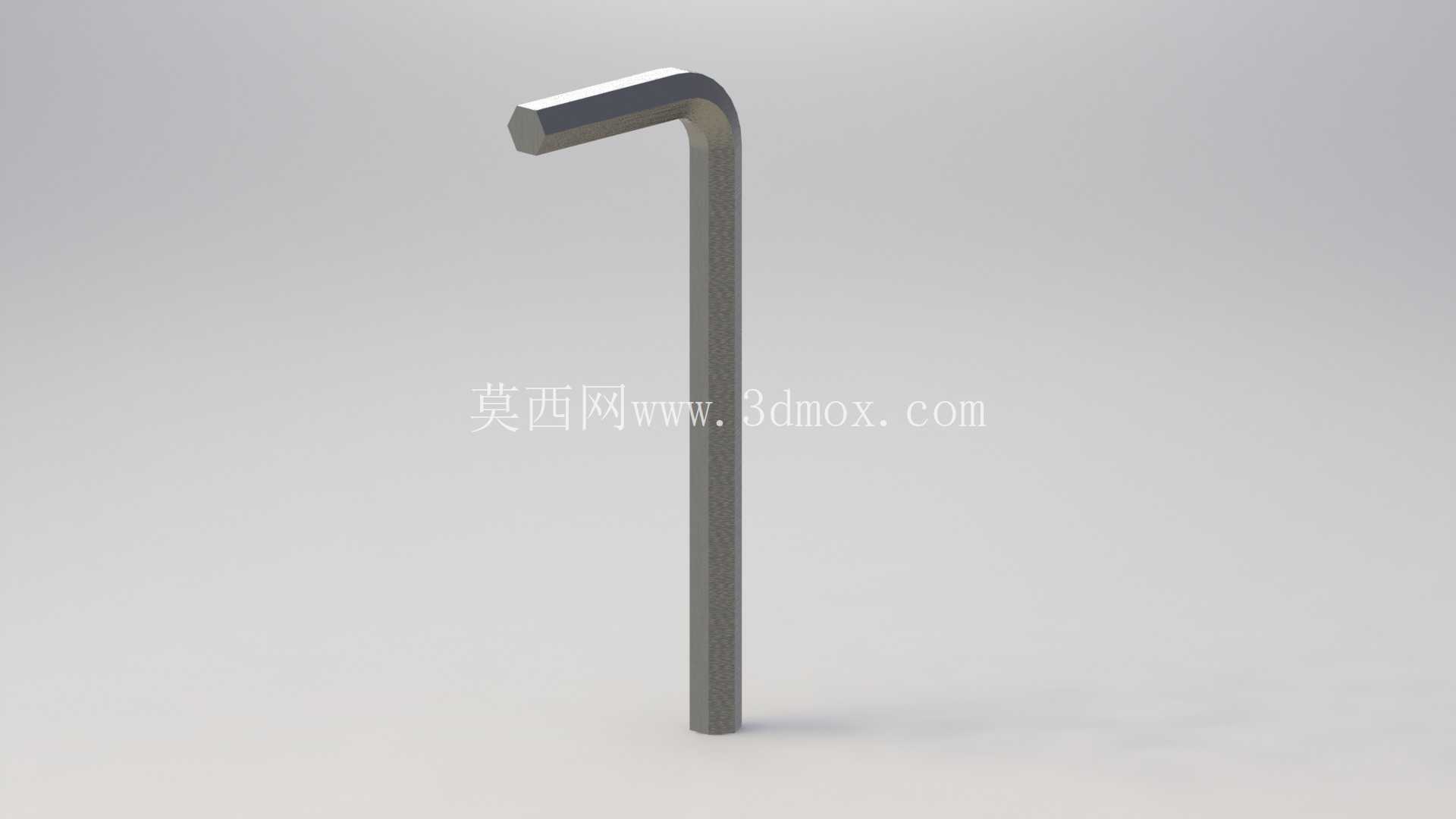

从建模逻辑来看，整个模型先绘制等直径的六角棒料截面，通过拉伸得到基础棒体，再在弯折位置做圆弧过渡的弯曲特征，最后对两个工作端做端部倒角处理，没有多余的复杂特征，完全还原实物的加工成型逻辑，模型的尺寸参数完全对标量产实物的公差范围，六角对边尺寸、力臂长度、弯折圆弧半径都和实际市售的工业级内六角扳手保持一致，可以用于工具收纳方案设计、装配工位工具布局模拟、工具类产品的展示渲染等场景。在实际的装配作业仿真中，导入该模型可以模拟扳手拧动螺钉的操作路径，提前验证装配工位的操作空间是否足够，避免实际装配时出现扳手与周边零部件干涉、无法完成螺钉锁紧的问题，对于生产线装配工位的规划、设备维保流程的模拟都有实际的参考价值。不同于带棘轮结构或加长接杆的复杂紧固工具，这种一体成型的L型内六角扳手结构可靠性极高，没有易损的活动部件，只要不超过额定扭矩使用、不使用套管额外加力，正常工况下的使用寿命极长，是工业装配领域经过长期验证的经典工具结构。
