阿基米德螺杆涡轮传动结构三维设计

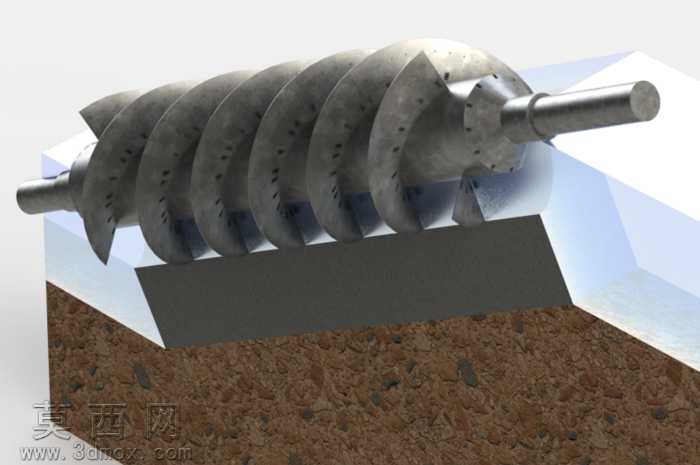

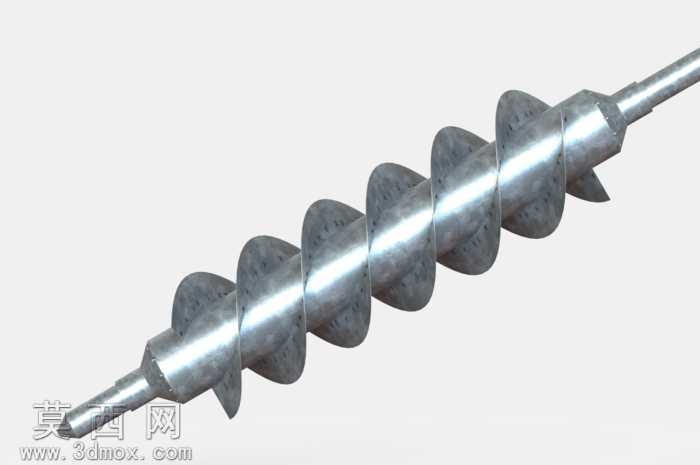

本作品为阿基米德螺杆涡轮传动结构的三维建模成果，建模过程依托三维设计软件完成，整体遵循机械传动设计的规范逻辑，以还原阿基米德螺杆的核心传动特性为设计目标。建模初期首先梳理螺杆涡轮的啮合传动原理，确定螺杆的螺旋升角、导程、齿形参数以及涡轮的匹配齿数、啮合间隙等核心尺寸，确保二者装配后可实现顺畅的交错轴传动，符合阿基米德蜗杆传动的运动特性。建模阶段采用参数化草图绘制结合螺旋扫描特征的方式构建螺杆主体：首先绘制螺杆两端阶梯轴的截面轮廓，通过拉伸特征完成轴段基础造型，再根据预设的导程、螺旋升角绘制螺旋扫描轨迹，以梯形齿廓作为扫描截面完成连续螺旋叶片的生成，过程中反复校验螺旋面的曲率连续性，避免出现特征畸变或曲面褶皱，保证螺旋叶片与轴身的衔接处过渡平滑，无应力集中的尖锐棱角。涡轮部分则根据螺杆的啮合参数绘制齿槽轮廓，通过阵列特征完成周向轮齿的均匀排布，同时对涡轮的轮毂、安装孔位进行细节建模，确保与螺杆装配时的中心距符合设计要求，啮合接触面的贴合度满足传动精度需求。材质与渲染环节，为模型赋予金属材质效果，模拟钢制传动部件的哑光金属质感，调整环境光与反射参数，清晰呈现螺旋叶片的曲面走向、轴段的阶梯结构以及涡轮轮齿的啮合细节，通过不同角度的光影对比突出零件的结构层次，让各部分的尺寸特征、装配关系直观可辨。结构设计上充分考虑零件的实际应用场景，螺杆两端预留的轴段可适配轴承安装位，满足传动过程中的旋转支撑需求，螺旋叶片的厚度、轴身的直径比例经过合理推演，兼顾结构强度与传动效率，整体模型可用于电泵、液压设备等场景下的传动结构演示、原理教学以及后续的工程化设计参考，完整还原了阿基米德螺杆涡轮结构低环境影响、传动平稳的特性，模型各特征参数可编辑，支持后续根据实际工况调整尺寸参数，适配不同的传动功率、转速需求。
