拖车悬挂车轴总成结构三维设计

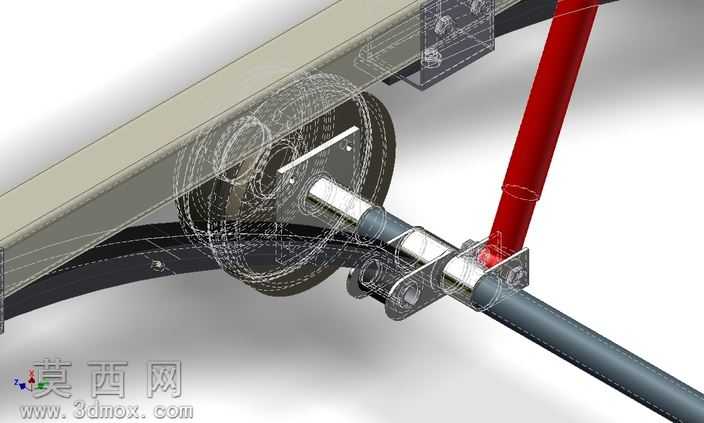

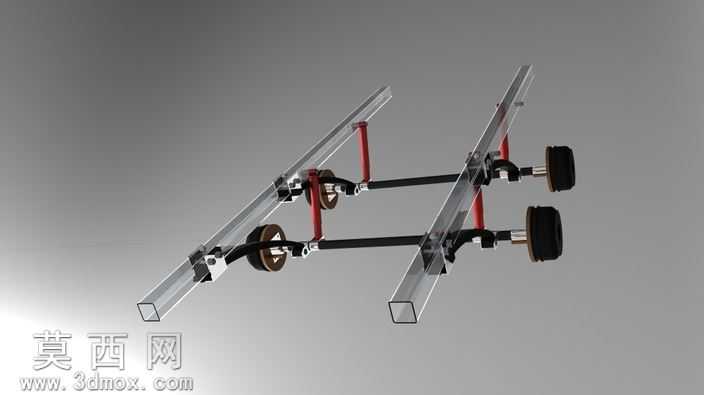

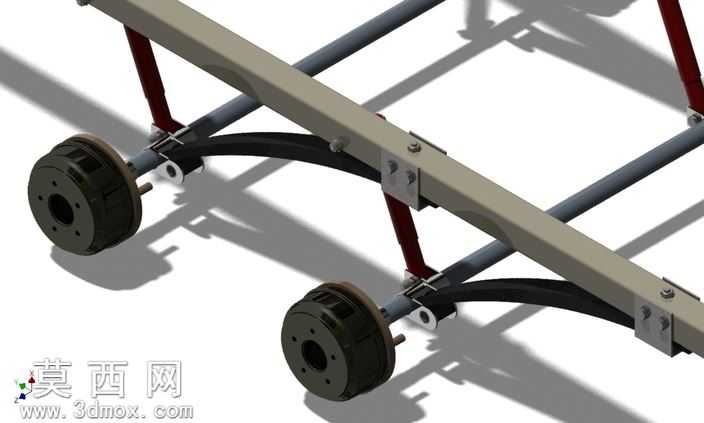

本作品为拖车行走悬挂系统的第三代迭代设计方案，采用三维建模软件完成全参数化结构搭建，整体建模过程严格遵循机械设计DIN标准规范，对每一处连接结构、紧固件规格都做了标准化参数定义，确保模型可直接对接生产加工环节的参数调用需求。建模阶段首先完成两根主纵梁的型材结构搭建，采用矩形截面铝型材作为主体承载梁，精准还原型材的壁厚、端面倒角等细节特征，保证梁体的结构强度表现符合重载拖车的承载要求。悬挂部分采用了区别于前代版本的全新弹簧布置方案，将减震支撑结构的安装位置做了优化调整，建模时对红色减震支撑构件做了独立的零件参数化设计，还原支撑构件与梁体、轮轴连接部位的铰接结构，清晰呈现铰接点的转动副配合关系，确保悬挂动作的运动逻辑符合真实机械运动规律。轮轴部分采用横向贯通式连接轴设计，两端的轮毂、轮胎组件做了精细化建模，还原轮胎的橡胶材质纹理、轮毂的金属安装面细节，对轴体与悬挂摆臂的连接部位做了装配约束定义，清晰展示轮轴的承载传力路径。所有信号管路都采用沿梁体贴附焊接的布置方式，建模时还原管路的走向、固定卡扣的安装位置，将管路与预制件的间隙控制在最低限度，避免实际装配中出现管路干涉、磨损的问题。所有螺栓、销钉类紧固件都按照DIN标准完成标准件建模，规格参数完全符合行业通用标准，方便后续设计环节直接调用替换。渲染阶段采用金属材质为主的材质体系，主纵梁赋予磨砂铝合金材质，还原金属表面的细微颗粒质感与漫反射效果；减震支撑构件采用亮红色烤漆金属材质，与主体银灰色金属形成清晰的视觉区分，突出悬挂部件的结构位置；轮轴、摆臂等承载部件赋予发黑处理的钢材材质，还原表面哑光深黑的金属质感；轮胎采用黑色橡胶材质，添加细微的胎面纹理与橡胶特有的柔和反光特性，提升模型的真实感表现。场景布光采用柔和的三点布光方案，主光源从斜上方投射，打出结构的主体明暗关系，辅助光源补充暗部细节，避免连接部位出现死黑区域，轮廓光勾勒梁体与轮组的边缘轮廓，让整体结构层次清晰分明。整个模型的所有部件均采用钢材质设计，结构经过六倍额定载荷的强度校核，具备极强的结构刚性与承载可靠性，可用于拖车底盘的结构验证、教学演示、改装方案参考等场景，清晰展示拖车行走悬挂系统的装配关系与工作原理。
