渐开线圆柱直齿传动齿轮三维设计

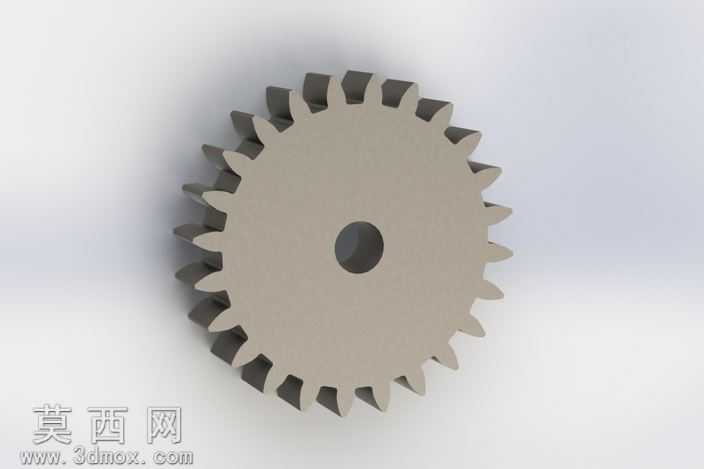

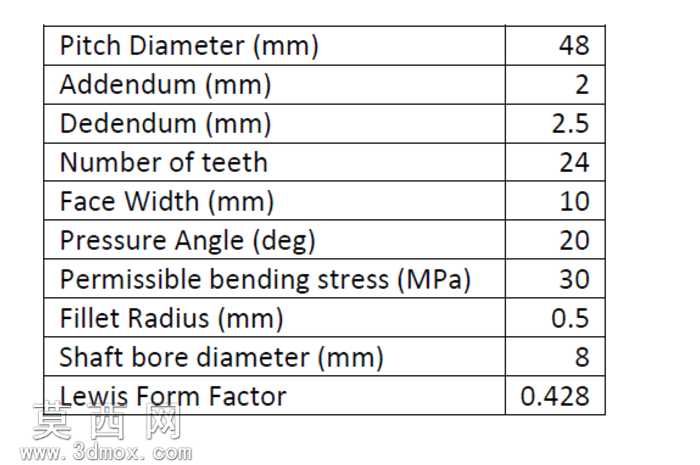

本作品为标准渐开线圆柱直齿轮三维建模成果，建模过程严格遵循渐开线齿廓成型原理，首先通过参数化定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，以齿廓啮合基本定律为依据绘制渐开线齿形曲线，通过齿顶圆、齿根圆、分度圆的基准约束完成单个齿槽的轮廓绘制，再通过圆周阵列操作完成全部轮齿的特征生成，保证每一个轮齿的齿形精度、齿距均匀度完全符合机械传动设计规范。模型中心设置标准安装轴孔，轴孔尺寸与齿轮承载扭矩、适配轴径做匹配设计，齿根部分做符合工艺要求的圆角过渡处理，避免应力集中导致的轮齿断裂失效问题，整体结构无冗余特征，完全还原真实直齿轮的几何形态。材质渲染阶段采用金属结构钢材质参数，还原钢制齿轮的哑光金属质感，对齿面做细微的机加工纹理处理，齿顶、齿根的光影过渡自然，能够清晰展现轮齿的啮合面形态与结构细节。设计过程中充分考虑齿轮的实际传动工况，齿厚参数按照标准圆柱齿轮公差要求做合理预留，保证齿轮啮合时具备合适的侧隙，既能够避免传动卡滞，也可以减少回程误差对传动精度的影响。该直齿轮属于平行轴传动零件，可用于各类定轴轮系的动力传递场景，建模过程中所有特征均采用全参数化驱动，修改核心参数即可快速生成不同规格的同类型直齿轮模型，具备较强的复用性。模型整体拓扑结构规整，无破面、重叠面等几何错误，可直接用于虚拟装配仿真、运动学干涉检查、3D打印样件制作以及机械设计教学演示等场景，能够直观展现渐开线直齿轮的结构特点与传动原理，为机械传动系统的设计验证提供精准的三维数字模型支撑。
