单杆活塞式液压油缸三维结构设计

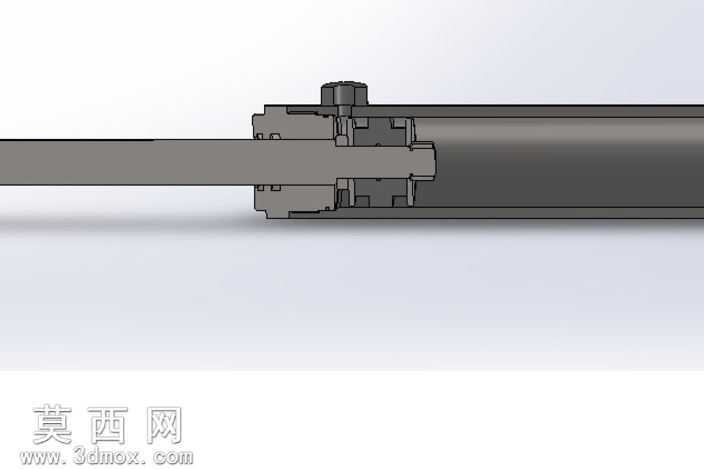

本作品为单杆活塞式液压油缸的三维参数化模型，采用SolidWorks完成全参数化建模与装配，完整还原了拉杆式单杆液压缸的全部核心结构。建模过程中遵循机械设计手册中液压缸的尺寸规范，对缸筒、活塞、活塞杆、端盖、导向套、密封件、锁紧螺母、拉杆紧固件等所有零件进行1:1等比例建模，各零件间的配合关系完全符合实际装配要求，可直接用于虚拟装配验证、运动仿真与工程图导出。模型搭建阶段首先完成各零件的基础特征建模：缸筒采用薄壁圆筒拉伸特征构建，内壁粗糙度与壁厚参数符合中低压液压缸的设计标准；活塞与活塞杆采用同轴装配设计，活塞上的密封槽、导向环槽按照标准密封件尺寸绘制，保证密封结构的合理性；前后端盖采用法兰式结构，通过四根均布拉杆完成锁紧，端盖上的油口、防尘圈槽、导向套安装位均做了精细化特征处理，未省略任何工艺结构。材质配置上，缸筒与端盖赋予调质钢材质，表面做发黑处理的哑光金属质感；活塞杆采用镀铬硬轴材质，表面设置高反光的抛光金属效果；密封件赋予丁腈橡胶的哑光深灰材质，紧固件采用标准镀锌件的金属质感，整体渲染效果贴近真实工业产品的视觉表现。结构设计上重点考虑了液压缸的工作逻辑：无杆腔与有杆腔的油道完全贯通，活塞与缸筒的配合间隙、活塞杆与导向套的配合间隙均按照实际公差要求设置，可直接添加运动仿真驱动，模拟活塞杆的伸出与缩回动作，验证行程范围内无结构干涉。设计过程中兼顾了模型的实用性与可修改性，所有尺寸均关联全局参数表，使用者可根据实际工况需求调整缸径、杆径、行程、工作压力等核心参数，快速生成对应规格的油缸模型，可用于液压系统方案演示、设备整机配套设计、教学演示等多种场景，模型装配层级清晰，零件命名规范，无冗余特征与无效外部参考，具备良好的可编辑性。
