参数化公制螺纹杆SolidWorks设计模型

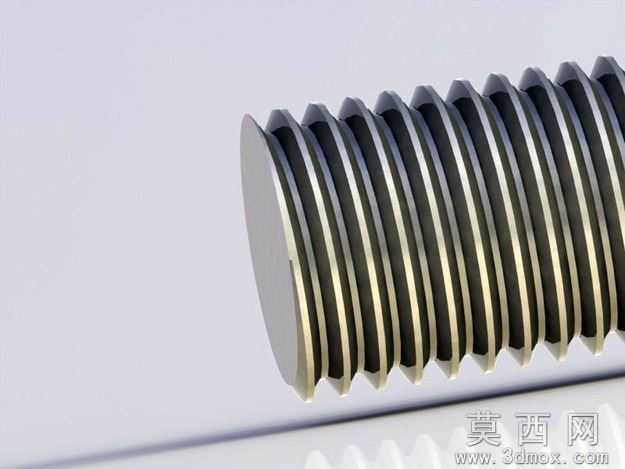

本模型为参数化设计的通用公制螺纹杆三维模型，建模阶段基于SolidWorks2012平台完成，首先通过绘制杆体的圆形截面草图，以拉伸特征生成基础圆柱杆基体，随后采用螺旋线扫描切除的方式构建标准公制螺纹牙型，建模过程中严格遵循ISO公制螺纹的牙型角、螺距、牙高规范，保证螺纹特征的几何精度符合通用机械标准。参数设计层面，模型将直径、螺距、杆体长度三个核心尺寸设置为可自定义的全局变量，使用者可在Windows资源管理器中通过右键打开文件属性面板，直接修改对应参数值，无需进入建模环境调整草图或特征尺寸；若打开文件后SolidWorks未自动刷新模型，仅需按下CTRL+B快捷键执行强制重建，即可快速生成对应尺寸的全新螺纹杆模型，大幅降低同系列不同规格螺纹杆的重复建模工作量。渲染材质方面，模型预览图采用金属材质渲染方案，为杆体赋予了抛光合金钢的材质属性，调整了金属粗糙度、反射率参数，还原了金属螺纹杆表面的金属光泽与螺纹牙面的光影层次，清晰展现螺纹的连续螺旋结构与牙型细节，便于使用者直观观察螺纹的成型效果。结构原理上，该模型还原了公制螺纹的三角牙型结构，连续的螺旋凸起与凹槽构成标准的螺纹配合面，可与对应规格的公制内螺纹零件实现旋合配合，满足机械结构中螺纹连接、螺纹传动的基础结构需求，杆体部分为等直径圆柱结构，可根据使用需求调整长度适配不同的装配场景。软件兼容层面，模型原生为SolidWorks2012版本格式，可直接在SolidWorks2012及以上版本软件中打开编辑，支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、AutoCAD等主流三维设计软件，满足不同软件使用者的跨平台使用需求。研发教学应用层面，该模型既可以作为机械设计人员研发螺纹类连接件、传动件的基础模板，快速生成不同规格的螺纹杆零件用于整机装配验证，也可作为机械专业教学案例，用于讲解SolidWorks参数化建模方法、公制螺纹标准规范、扫描切除特征的使用技巧，帮助初学者掌握螺纹类零件的建模逻辑与参数化设计思路，同时也可用于机械制图课程中螺纹剖视图、零件图的绘制练习素材。
