BNC公头同轴射频连接器三维结构模型

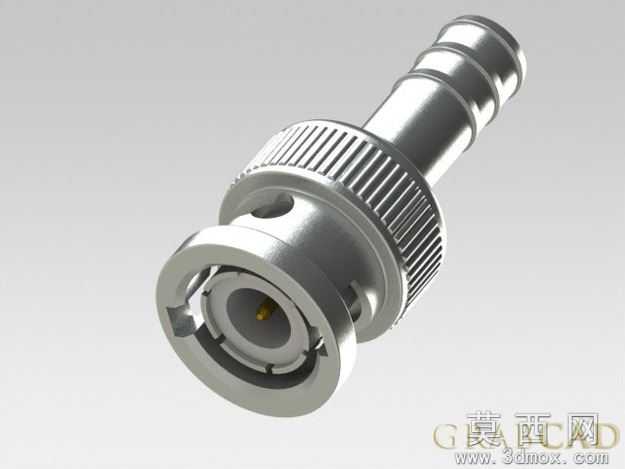

本模型为BNC型公头同轴射频连接器的高精度三维结构模型，建模阶段以实际射频连接器的行业通用尺寸为基准，首先通过旋转凸台命令构建连接器的主体金属基座，依次绘制内芯插针、绝缘介质层、外壳卡口结构的截面草图，通过拉伸、切除、阵列命令完成外壳防滑滚花、卡口定位槽、尾部线缆压接竹节结构的细节建模，建模过程中严格把控各部分的同轴度公差，确保内导体、绝缘层、外导体三层结构的同轴度误差控制在0.02mm以内，还原真实产品的尺寸精度要求。参数设计层面，模型严格匹配标准BNC公头的接口参数，接口内径、卡口卡爪间距、尾部压接段直径均参照射频连接器行业规范设定，防滑滚花的齿距、齿深按照实际加工参数设置，内芯插针的伸出长度、倒角尺寸完全符合50Ω阻抗BNC接头的通用标准，可直接用于结构适配性校验。渲染材质部分，模型主体金属结构赋予镀镍金属材质，还原真实连接器的哑光金属质感，内芯插针设置为镀金铜材材质，绝缘支撑部分赋予白色硬质工程塑料材质，通过环境光遮蔽、金属粗糙度参数调整，呈现出与实物一致的视觉效果，清晰区分不同功能部件的材质差异。结构原理上，该模型完整还原BNC连接器的卡口锁紧结构，通过外壳上的两个弧形卡口槽与母头的定位销配合，旋转即可实现快速锁紧，内部三层同轴结构分别对应信号内芯、绝缘隔离层、屏蔽外导体，可实现射频信号的低损耗传输，尾部竹节状结构用于压接同轴电缆的屏蔽层与外护套，保证连接后的抗拉扯性能。软件兼容方面，模型提供STEP、IGES通用中间格式，可兼容Creo、UG、SolidWorks、CATIA等主流三维建模软件，同时附带STL格式文件可直接用于3D打印样件验证，原始文件为SolidWorks2012版本创建，低版本软件可通过通用格式打开编辑，无特征丢失问题。研发教学应用层面，该模型可用于射频连接组件的结构研发适配，帮助工程师快速完成设备面板的接口开孔设计、线缆布线干涉检查，也可作为电子接插件结构设计的教学案例，用于讲解同轴连接器的阻抗匹配原理、卡口锁紧结构的设计要点，辅助机械、电子相关专业学生理解精密接插件的加工工艺与装配逻辑，也可用于电子产品维修培训中的结构认知教学。
