PAP并联拾取定位机械臂结构设计

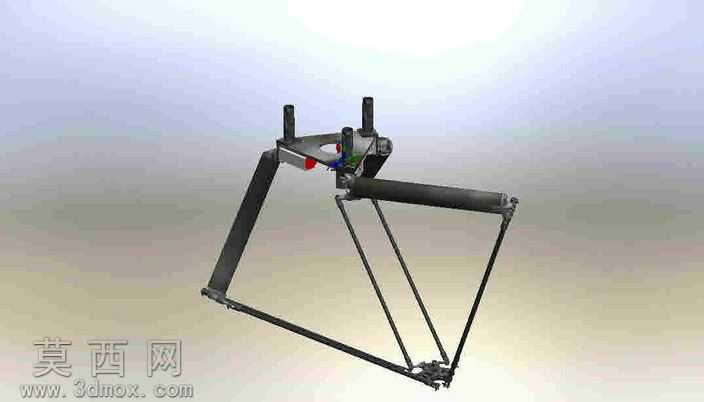

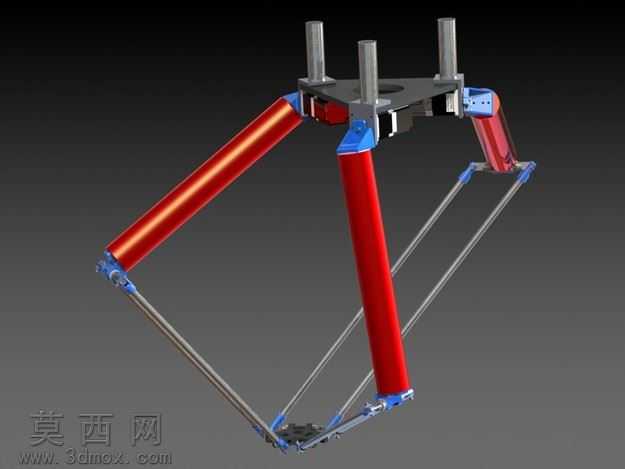

本作品为PAP类型并联拾取定位机械臂的三维结构设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对每一处连杆铰接点、安装基座、执行端接口都做了精准的尺寸约束，确保各部件装配后无干涉，可直接用于后续的运动仿真验证。从结构设计来看，该机械臂采用对称式双支链并联布局，主体承载连杆选用高强度轻质合金材质设定，渲染阶段对金属部件赋予了哑光发黑的表面材质，铰接转动副位置做了金属光泽的细节处理，基座与执行端的安装面做了防滑纹理的材质表现，整体渲染效果清晰展现出机构的空间姿态与杆件连接关系。设计思路上，该机构针对定点拾取、位置转移的作业场景优化，通过多连杆的协同运动实现执行端在设定工作空间内的快速移位，相比串联机械臂，该并联结构具备更高的结构刚度与运动响应速度，杆件之间采用铰接转动副连接，运动过程中传动路径短，累计误差更小，能够满足小范围内高速拾取搬运的作业需求。建模过程中对每一处连接销轴、固定螺栓都做了还原，没有省略关键的连接结构，确保模型的结构完整性，可用于机构原理演示、运动学分析参考以及相关自动化设备的方案选型参考。材质设定区分了承载结构件、转动连接件、执行端安装件的不同材质表现，让整体结构的层级关系更加清晰，便于观察各部件的装配位置与运动逻辑，该结构可适配不同的末端执行器，拓展应用在不同的轻载搬运、分拣作业场景中。
