四轴焊接机械手三维结构设计

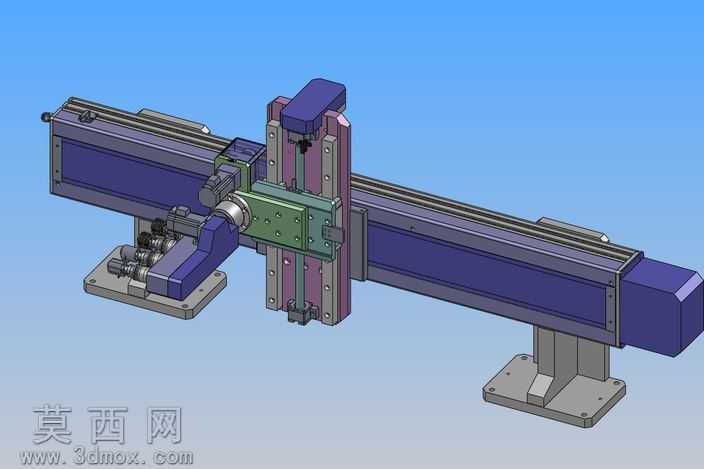

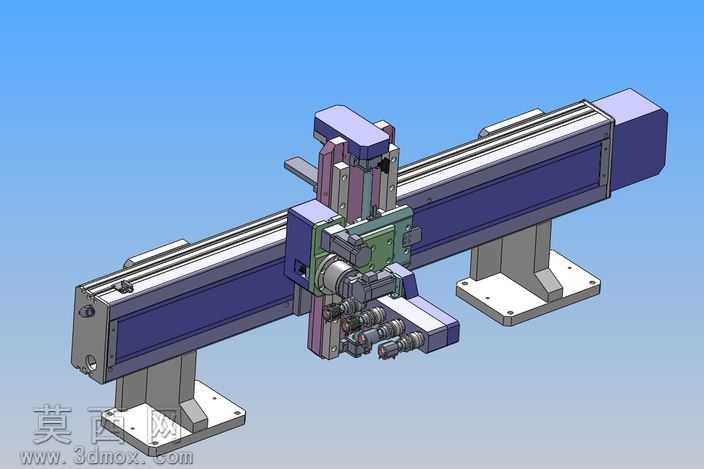

本作品为四轴焊接用途工业机械手的三维参数化建模成果，整体采用龙门式十字滑台搭配末端摆动轴的布局形式，建模过程中严格遵循机械设计的公差配合规范，对每一个零部件的装配关系、运动限位都做了精准的参数化约束。模型主体的长行程水平直线导轨采用铝型材基座搭配线性滑轨的结构，建模时还原了导轨安装基准面、滑块锁紧孔位、丝杠传动副的细节特征，滑台的移动连接板做了轻量化的减重槽设计，同时保留了足够的安装螺孔布局，用于固定垂直方向的运动模组。垂直方向的升降滑台同样采用双导轨导向结构，建模时区分了固定侧和移动侧的装配层级，还原了丝杠螺母座、电机安装法兰、拖链安装槽的细节，保证垂直轴的运动行程符合焊接作业的覆盖范围要求。末端的第四轴为焊接头摆动旋转轴，建模时设计了专用的焊枪夹持夹具，还原了角度调节锁紧结构、焊枪固定位、管线避让空间，可实现焊接角度的灵活调整，适配不同角度焊缝的焊接作业需求。整体模型的材质渲染区分度清晰：基座和支撑脚采用铸铁哑光灰材质，导轨滑台采用阳极氧化深蓝色铝合金材质，传动连接板采用硬质阳极氧化绿色材质，紧固件采用镀锌亮银色金属材质，焊枪部件采用耐高温黑色绝缘材质，渲染效果层次分明，可清晰辨识各功能模块的结构边界。设计思路上，该四轴机械手针对平面长焊缝、规则环形焊缝的自动化焊接场景开发，相比六轴工业机器人具备更高的结构刚性、更低的制造成本，水平长行程可覆盖大尺寸工件的焊接范围，垂直轴适配不同高度的工件装夹需求，末端摆动轴可调整焊枪的作业角度，支撑脚采用带安装孔的法兰式结构，可直接固定在焊接工作台或者地面基础上，整体结构无冗余设计，所有运动部件都预留了驱动电机、传感器的安装位置，可直接用于后续的工程出图、运动仿真以及实物样机的加工制作参考。
