越野车辆改装款后防护保险杠结构设计

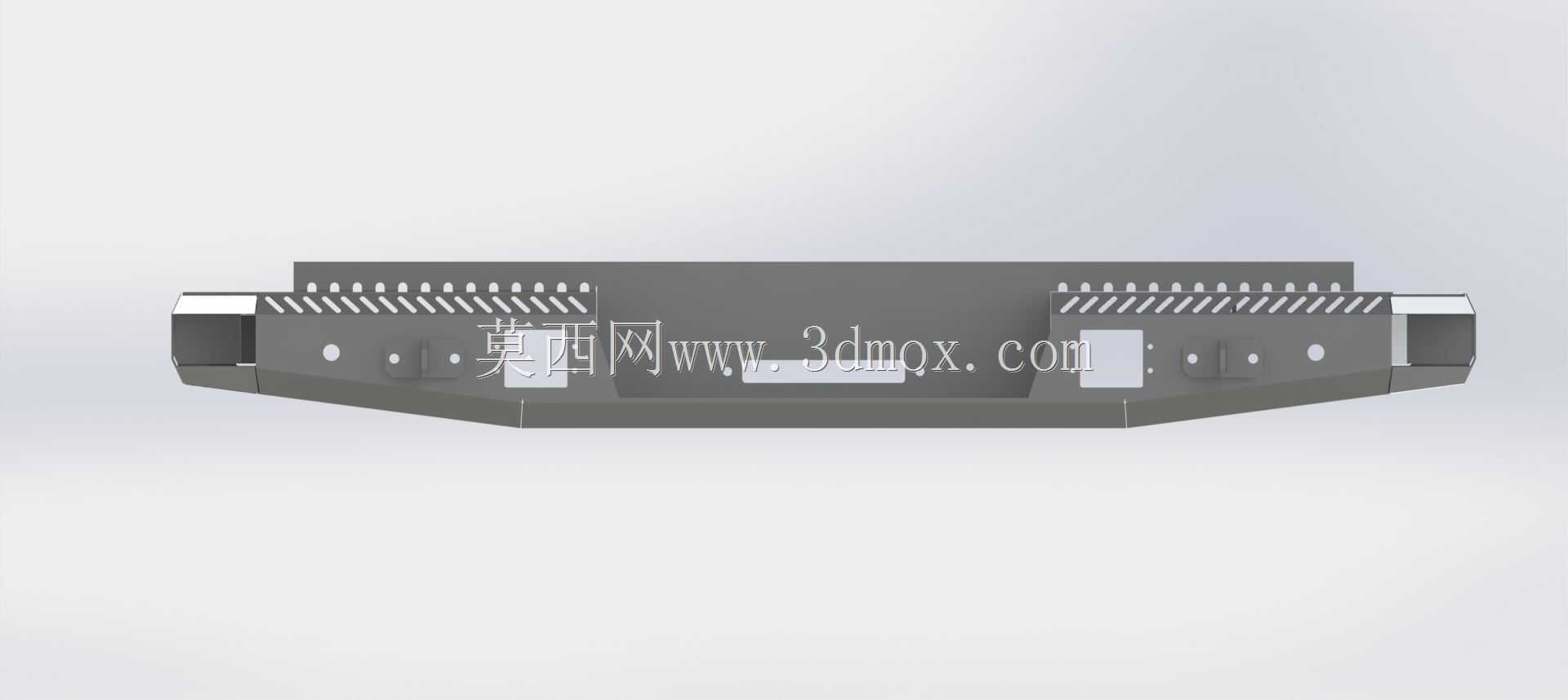

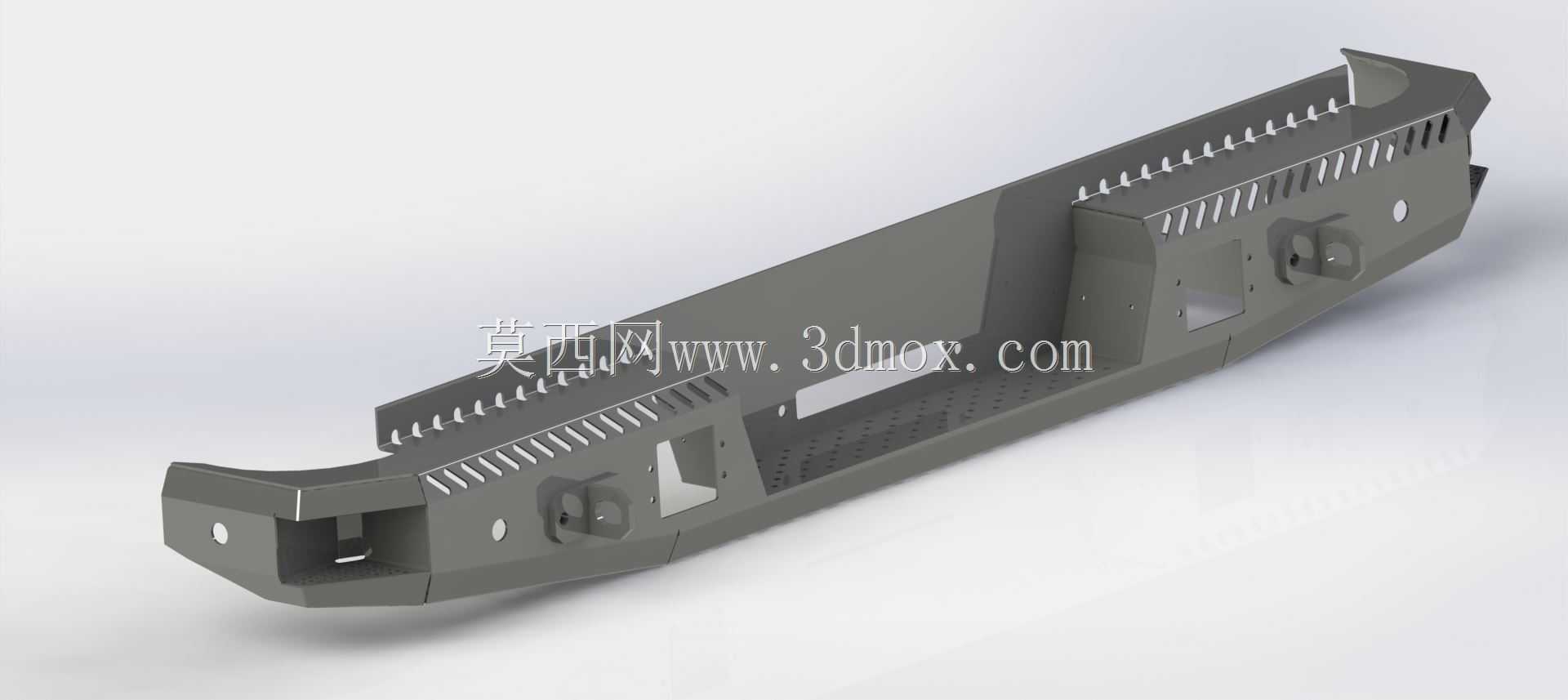

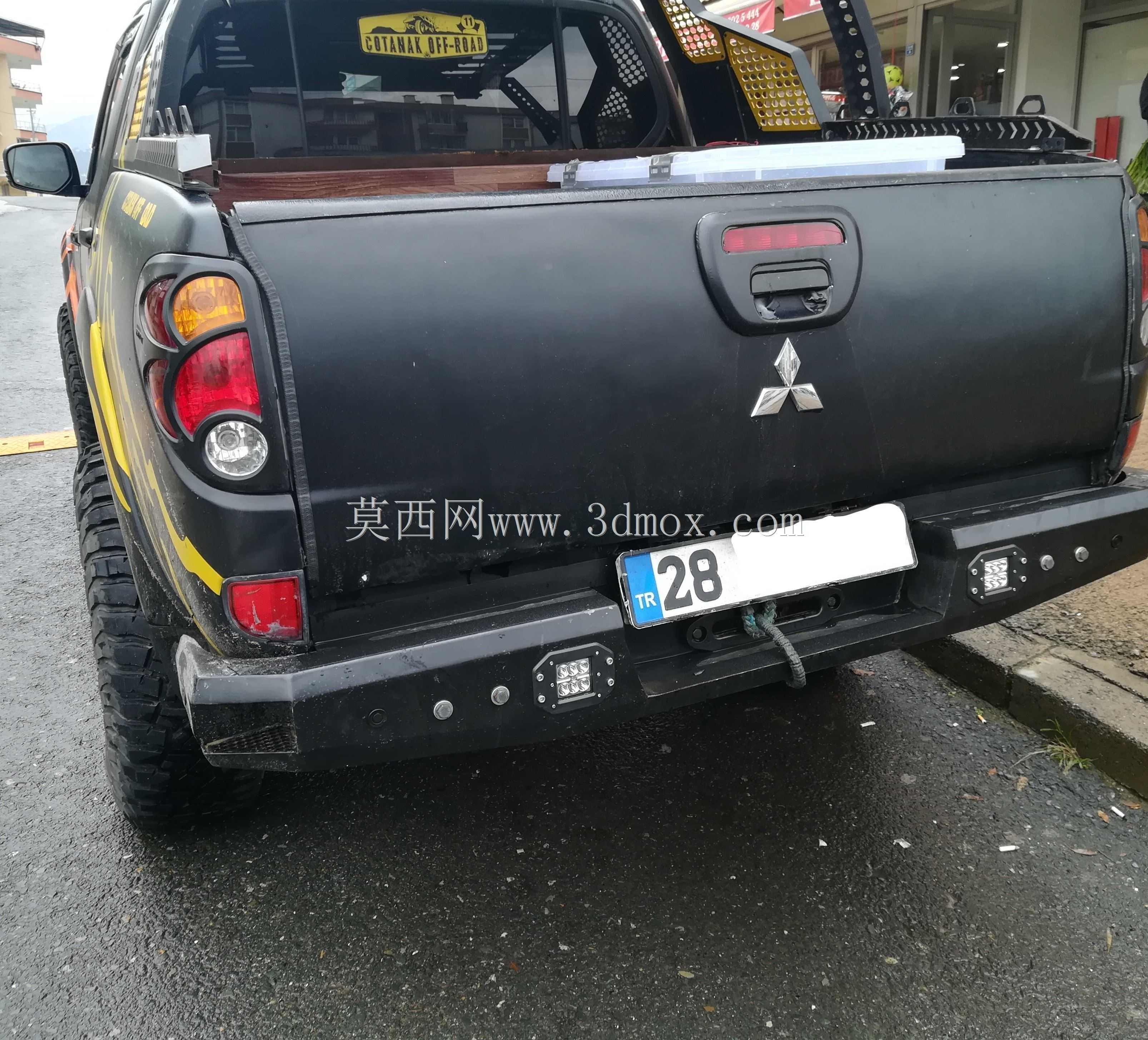

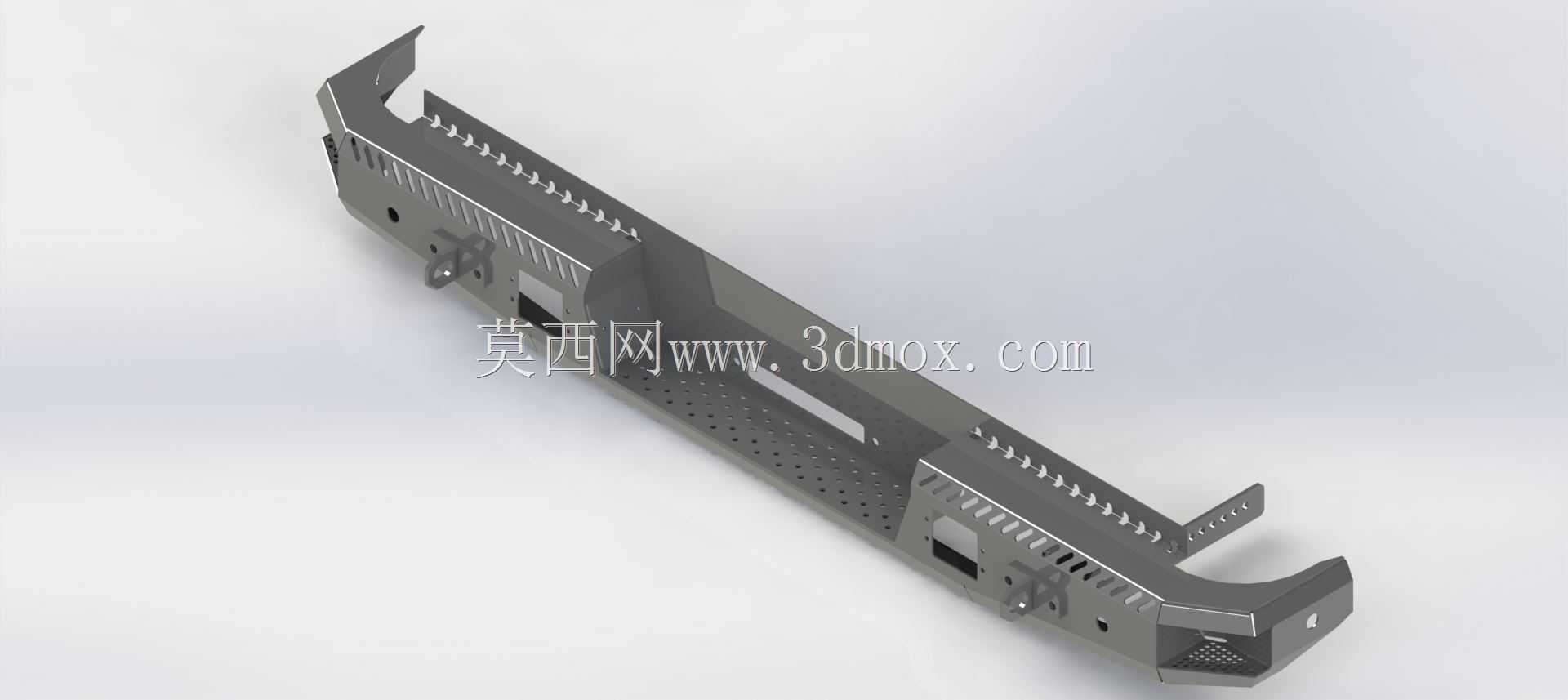

这款后保险杠主要面向硬派越野车辆的户外穿越、极限越野场景设计，是车辆尾部防护体系的核心组成部件，实际使用中可在车辆穿越乱石路段、陡坡倒车、非铺装路面跟车行进时，为车尾车身结构、尾灯组、后尾门及后置附属装备提供可靠的防撞缓冲防护，避免越野过程中飞石撞击、障碍物剐蹭、低速追尾磕碰对车体造成不可逆损伤，同时可作为后置脱困装备、辅助照明装置的安装承载基体，拓展车辆户外使用的功能边界。从功能特性来看，该保险杠采用一体化重载结构设计，主体为大截面封闭式承载梁结构，整体抗冲击强度远高于原厂民用保险杠，可承受大角度侧向剐蹭、低速正面撞击的冲击力而不发生结构性形变；杠体表面预留了多组标准化安装位，可直接固定拖车方口、倒车灯架、沙板固定座、脱困板挂载点等越野常用附属部件，无需二次打孔破坏结构；杠体两侧做了内收式切角处理，可避免车辆大角度爬坡、交叉轴行驶时保险杠与地面、障碍物发生磕碰干涉，同时预留了原车倒车雷达、后摄像头的安装空位，安装后不影响原车电子辅助功能的正常使用。设计过程中优先遵循防护优先、兼顾拓展、适配原车的核心思路，首先基于目标越野车型的车尾安装点坐标确定整体安装边界，所有安装孔位完全匹配原车底盘纵梁的预留孔位，安装时无需切割、焊接原车结构，可通过螺栓直接实现固定，降低改装施工难度；结构受力层面采用中间厚、两侧渐变收窄的截面设计，将撞击受力通过连接座直接传导至底盘纵梁，避免冲击力直接作用于车尾蒙皮或尾门结构；杠体上开设的多组长条形镂空槽一方面可降低部件整体自重，减少车辆尾部非簧载质量，避免影响车辆离去角表现与后桥悬挂响应，另一方面可作为泥泞、砂石路段的排泥排石通道，避免越野过程中泥沙、碎石在杠体与车身缝隙间堆积造成磨损。外形尺寸与安装边界方面，该保险杠整体宽度匹配目标车型车尾横向宽度，安装后两侧边缘不超过车身轮眉外沿，不会增加车辆额外通行宽度；纵向安装位置严格控制在原车离去角允许范围内，杠体下沿高度高于原车后差速器壳体最低点，不会压缩车辆越野时的通过性参数；安装连接座采用加厚钢板弯折成型，与纵梁连接的接触面做了贴合度匹配设计，安装后与车身完全贴合无旷量，长期颠簸路段行驶也不会出现松动异响。
