仿Ryobi GX100结构渔线轮三维建模作品

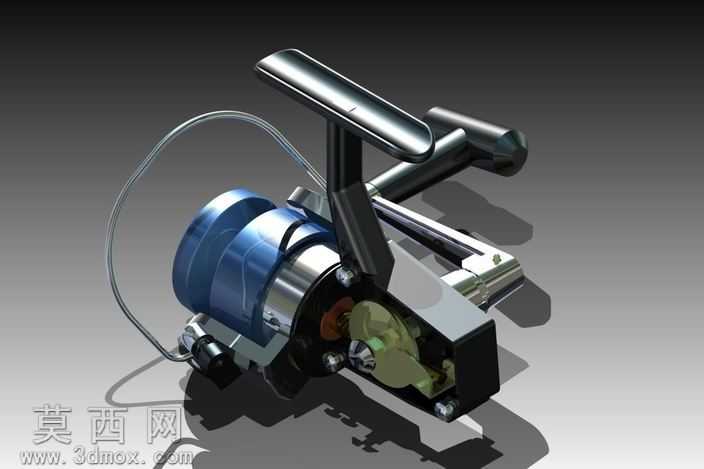

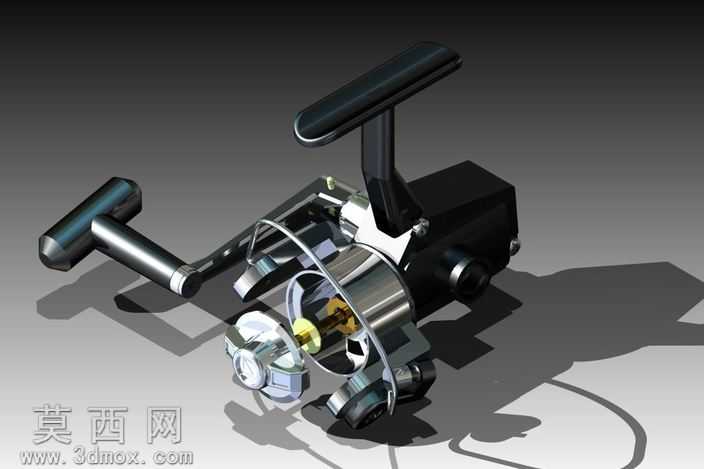

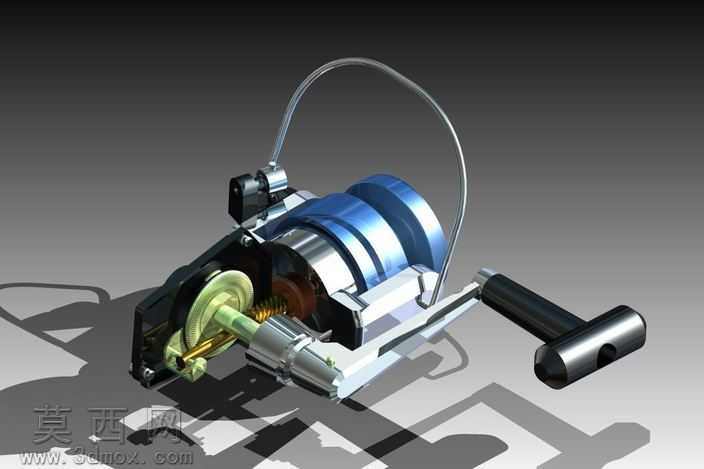

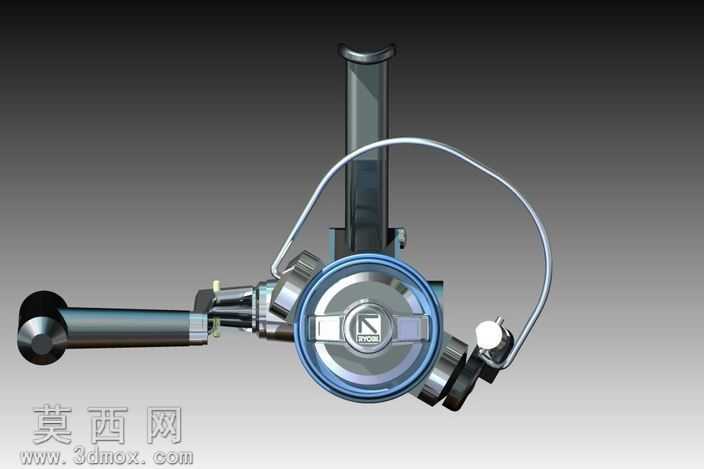

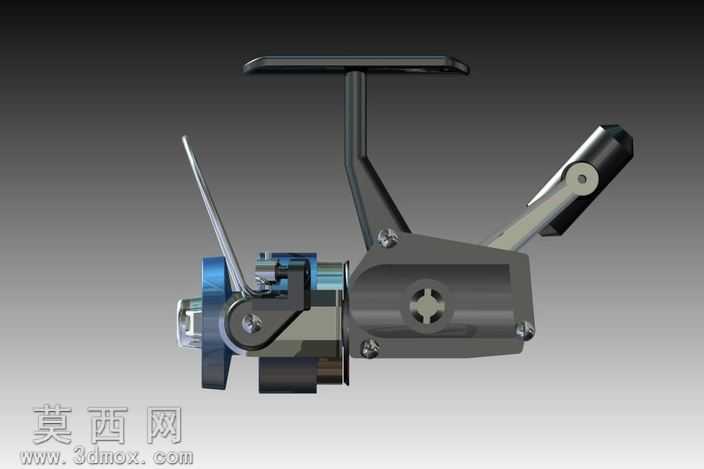

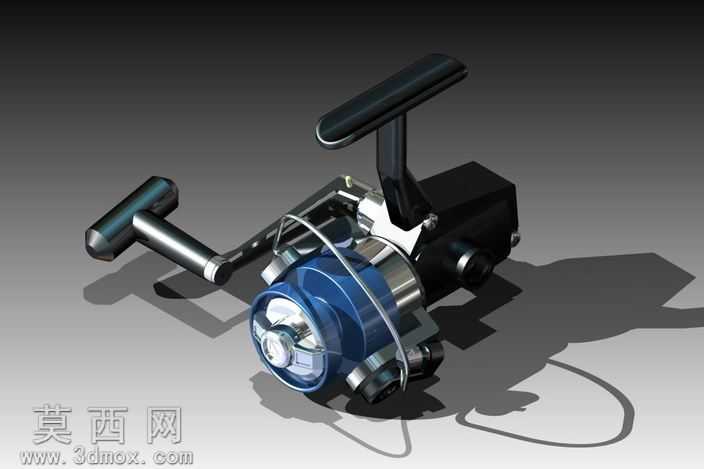

本作品为参考Ryobi GX100款式捕鱼卷线器完成的三维建模成果，建模过程中针对渔线轮的核心功能结构做了完整还原，重点复刻了产品的曲柄摇臂组件与准双曲面齿轮传动结构，在常规双曲面齿轮设计加速器无法适配该款特殊齿形参数的情况下，通过手动调整齿廓曲线、啮合间隙参数完成了齿轮组的适配建模，保证传动结构的运动逻辑与实物一致。建模阶段对产品的各个组成部件做了独立拆分建模，包含摇臂握丸、主体线杯护罩、出线导环、轮座固定结构、内部传动齿组、止逆组件等全部零件，各零件间的装配间隙、配合公差均参考实物尺寸做了合理设置，可直接用于装配干涉检查与运动仿真演示。材质与渲染环节，针对不同部件的物理特性做了对应的材质参数调整：主体金属结构件采用镀铬金属材质，调整了表面粗糙度与反射参数还原亮面金属的冷冽质感；摇臂握丸部分采用哑光黑色硬质塑胶材质，添加细微的表面颗粒纹理模拟真实握感的防滑处理；线杯边缘的装饰环做了蓝色半透明烤漆材质效果，还原产品的外观辨识度；出线导环的金属丝部分采用高反光不锈钢材质，还原细金属构件的光影表现。整体渲染采用深灰色渐变背景，搭配柔和的侧方主光源与顶部补光，突出产品的金属质感与结构层次，同时对产品表面的品牌标识做了贴图处理，还原实物的细节特征。设计过程中优先保证结构的合理性，在不改变核心传动逻辑的前提下对部分非关键外观细节做了简化处理，既保证模型视觉上的还原度，也控制了整体模型的面数规模，兼顾展示效果与文件运行性能，完整呈现了这类便携渔线轮从外部操作部件到内部传动结构的全部设计特征。
