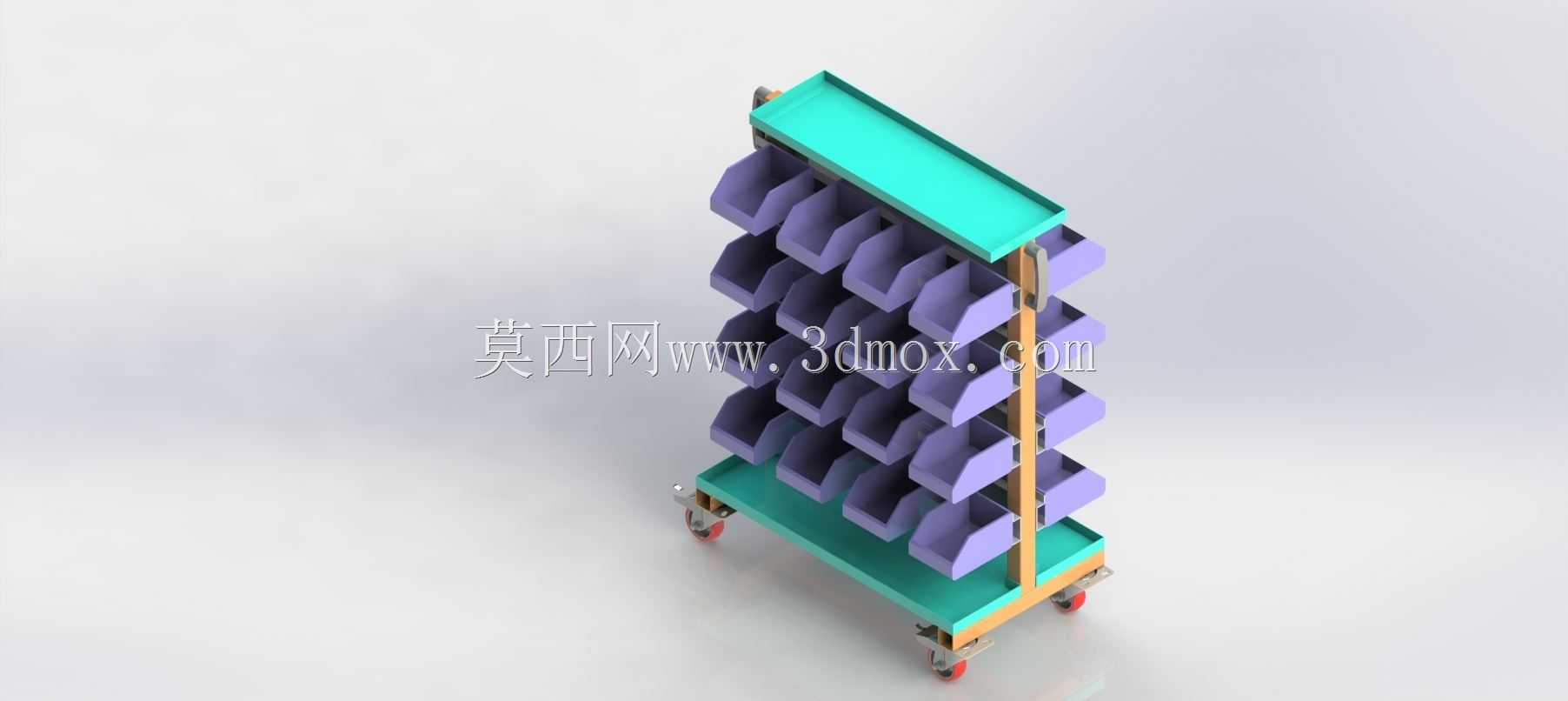

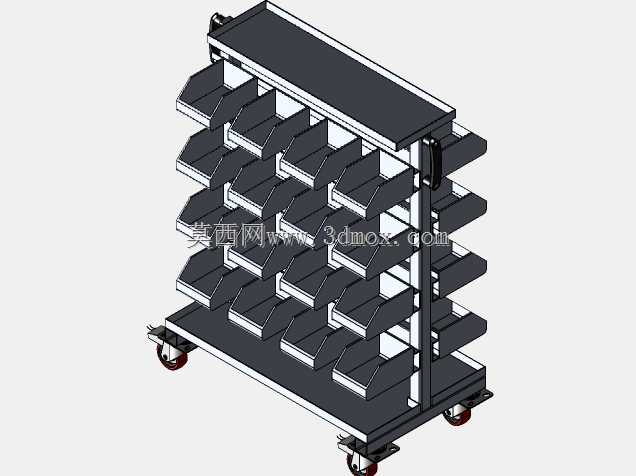

装配工位带工具托盘移动式零件存储架

这款移动式存储架主要面向离散制造的装配作业场景设计，适配多品种小批量生产模式下的工位物料补给需求，可直接推入装配线旁的作业半径范围内，替代传统固定料架减少作业人员往返取件的走动浪费，尤其适合电子装配、小型机电产品组装、五金件分装等需要频繁取用不同规格小型零件的工位。设备整体采用立式分层结构，底部配置带刹车的万向脚轮，可根据生产排程的调整灵活转移工位，无需额外吊装或拆装，脚轮的刹车结构可在定位后锁定架体，避免作业过程中架体滑移影响取件效率。架体中部设置多排斜插式零件盒格位，每个格位适配标准尺寸的斜口零件盒，零件盒呈前倾角度放置，作业人员无需弯腰或抬手过高即可直观看到盒内零件，快速取放螺丝、端子、小型冲压件、紧固件等零散五金配件，格位的排布密度经过优化，在有限的占地面积内容纳尽可能多的零件品类，同时避免相邻格位的零件盒互相干涉取放动作。架体顶部设置一体化的平面工具托盘，托盘边缘做凸起挡边设计，可临时放置装配过程中使用的螺丝刀、扳手、扭力计等手持工具，或是待装配的小型组件、作业指导书卡片，防止工具或零件从托盘边缘滑落，托盘的平面度经过设计考量，可满足小型部件临时预装的操作需求，无需额外配置独立的小工作台。架体的支撑框架采用型材拼接结构，整体承重分布均匀，底部承托板可承载重量较大的盒装零件或备用工具，中部格位层板做加强处理，满载零件时不会出现弯折变形。在安装边界上，这款存储架的整体宽度控制在单工位作业面的合理范围内，推入工位后不会占用通道的通行空间，整体高度适配成年作业人员站立操作的取件高度，最高层格位的取件高度不超过人体站立抬手的舒适区间，最低层格位距离地面留有足够间隙，避免清扫地面时积灰难以清理，同时脚轮的高度不影响底部空间的拖把通行。设计过程中充分考虑了现场使用的实用性，没有多余的装饰性结构，所有棱角处做圆弧过渡处理，避免作业人员走动时磕碰受伤，架体的层间距可根据实际存放零件盒的高度做适配调整，可兼容不同深度的标准零件盒，顶部托盘的尺寸刚好覆盖架体的整体投影面积，不会额外增加架体的占地宽度，同时托盘的 turquoise 配色与紫色零件盒形成明显视觉区分，方便作业人员快速识别工具放置区域与零件存储区域，减少找工具的时间损耗。
