螺旋轨道式振动步进喂料装置结构设计

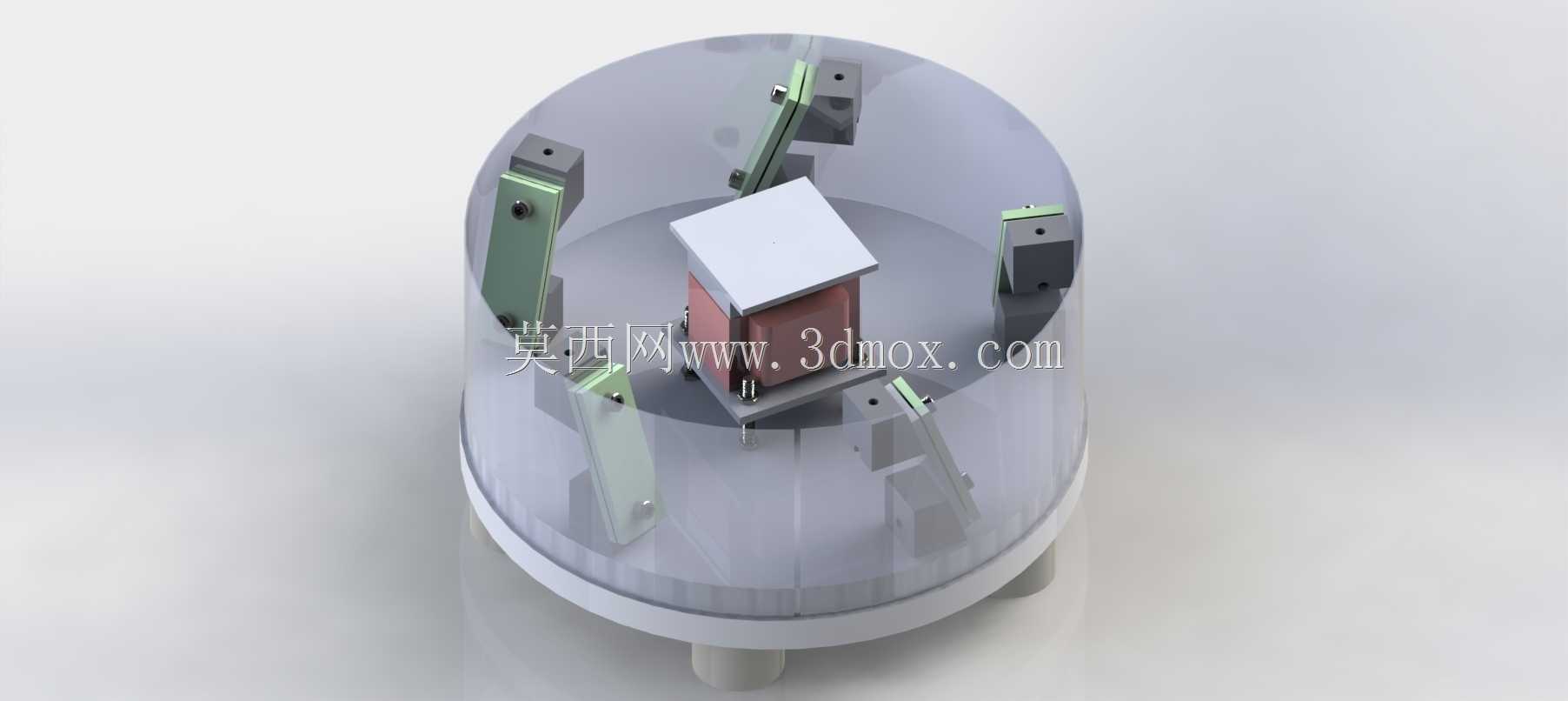

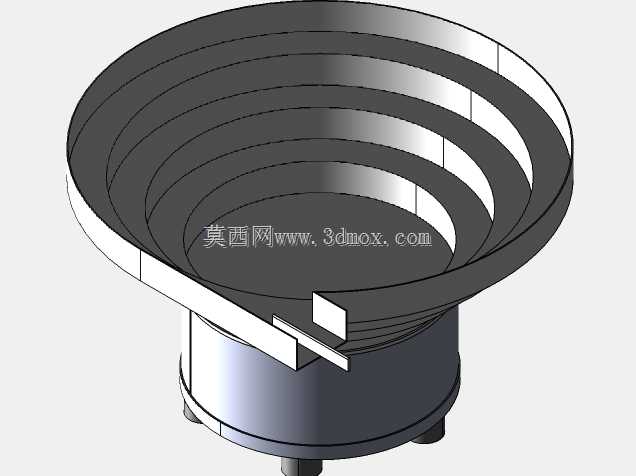

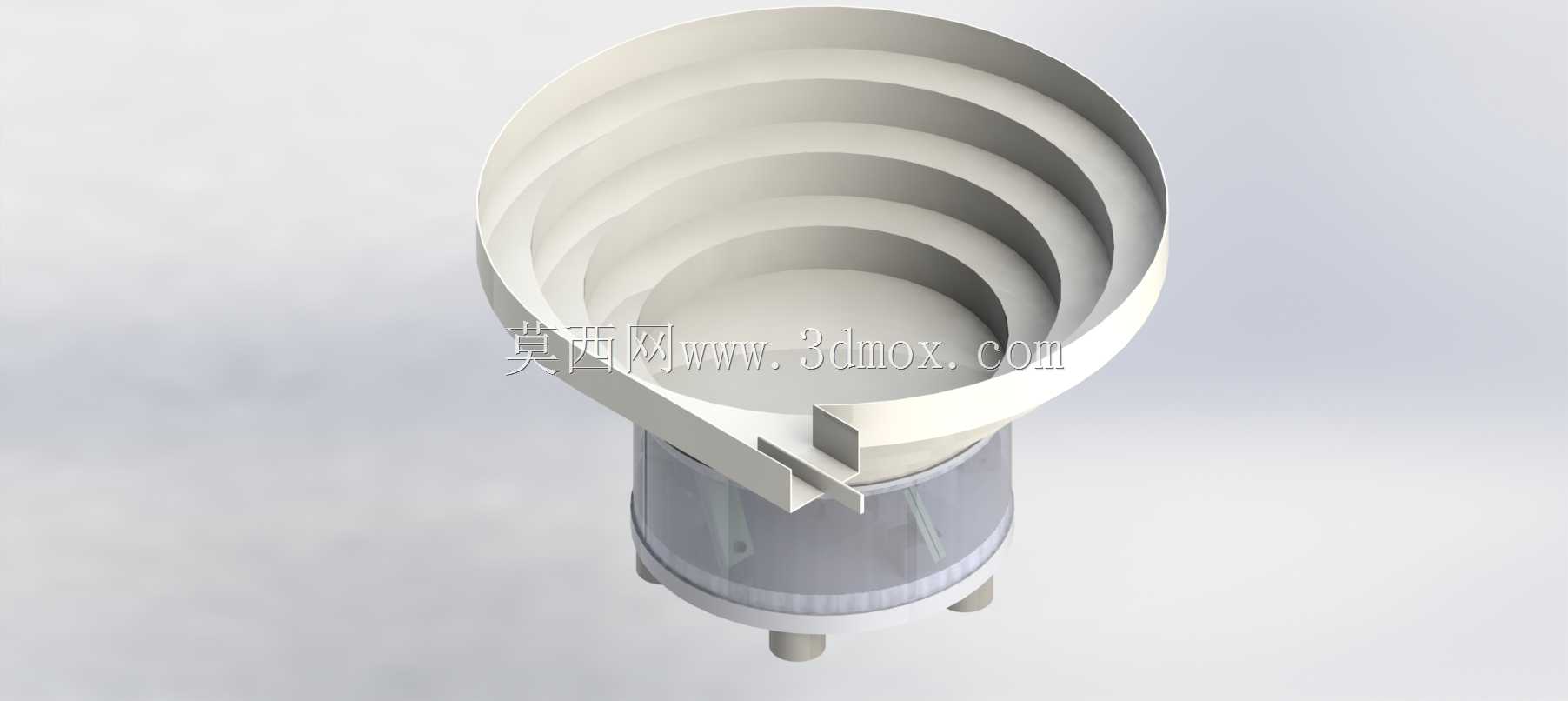

车间里传统振动喂料器常出现卡料、出料节拍不稳的问题，根源在于螺旋升角与盘面振幅的匹配度不足，这款喂料装置在结构设计阶段就针对这类加工适配痛点做了针对性调整。盘面螺旋轨道的每一圈升角都做了差异化处理，靠近料斗底部的轨道升角偏大，能让堆积的散料快速被抬升，避免底部积料闷车，越靠近出料口的轨道升角逐步收窄，配合盘面侧壁的挡边高度变化，让物料在行进过程中自动完成姿态筛选，歪倒叠料的工件会顺着轨道间隙落回料斗底部，不需要额外加装气动拨料机构，减少了外接气源的配套成本。底座的振动线圈安装位做了沉台公差预留，线圈与衔铁的间隙控制在0.15到0.2毫米之间，既避免间隙过小出现吸合撞铁的异响，也不会因为间隙过大导致磁损增加、振动力度不足，支撑脚的橡胶减震垫嵌装位做了环形卡槽设计，减震垫不会因为长期振动出现移位脱落，降低了日常维护的频次。料斗与底座的连接采用快拆式卡扣结构，更换不同规格物料时不需要拧动多颗螺栓，单人就能在两分钟内完成料斗更换，适配小批量多品种的产线换产需求。轨道表面做了细微的磨砂纹理处理，既不会因为表面过于光滑导致物料打滑停滞，也不会因为粗糙度过大刮伤工件表面，针对带磁性的工件，料斗内壁做了弱消磁处理，避免工件吸附在侧壁无法沿轨道行进。出料口的导料槽宽度比常规设计窄了两毫米，刚好允许单排工件依次通过，不会出现双工件并排卡在出料口的情况，导料槽末端做了15度的下倾角，工件脱离料斗时能顺着倾角顺滑进入下一工位，不会因为惯性弹出工位。电磁驱动模块的安装座做了散热鳍片结构，长时间连续运行时线圈温度能比常规结构低8到10摄氏度，避免高温导致线圈绝缘层老化加速，延长设备的连续运行时长。
