BAJA赛车专用CVT无级变速主轮结构

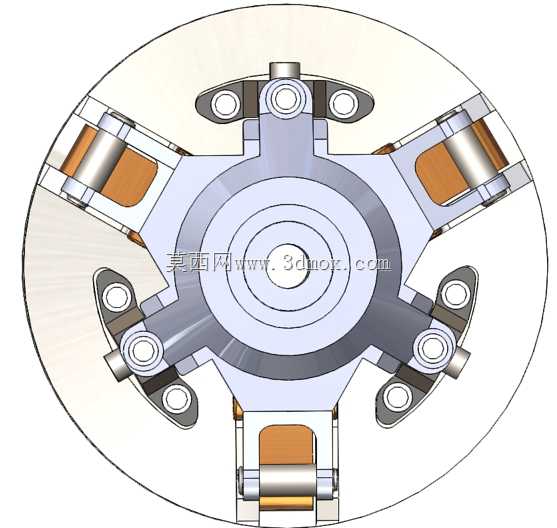

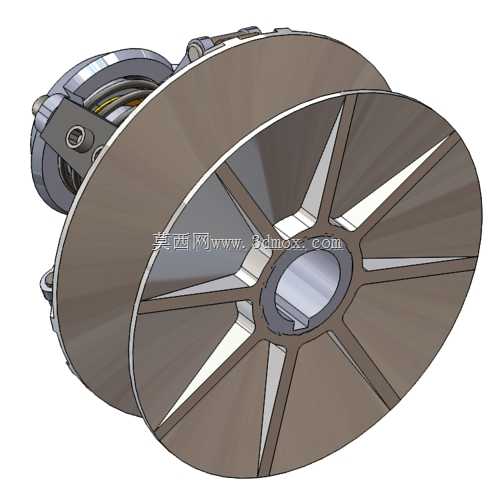

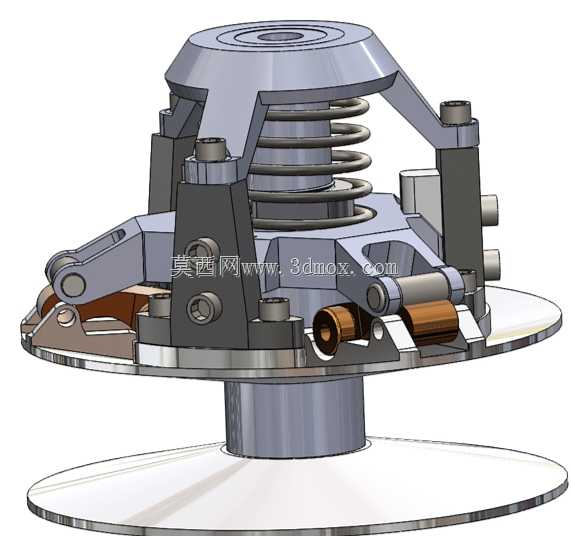

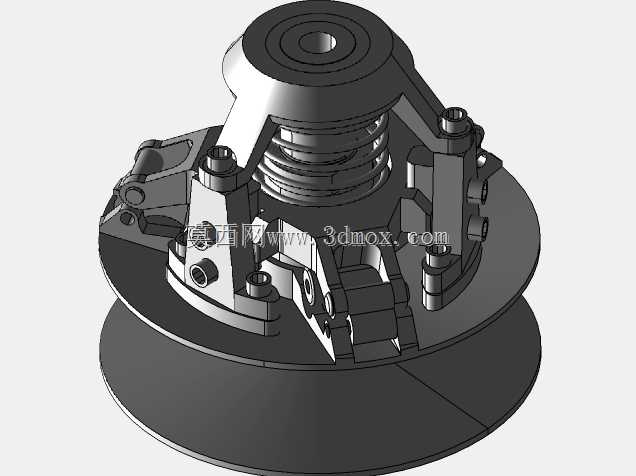

该结构为BAJA SAE越野赛事专用车辆搭载的CVT无级变速主动轮总成，主要应用于小型越野赛车、全地形车的动力传输系统中，直接安装在发动机动力输出轴端，与从动变速轮配合组成完整的无级变速传动链路，承担着根据发动机转速自动调整传动比、平顺传递动力输出的核心作用，能够适配BAJA赛事中复杂颠簸的非铺装路面行驶需求，在车辆急加速、爬坡、高速巡航等不同工况下自动完成速比切换，无需驾驶员手动操作离合或换挡机构，大幅降低越野驾驶过程中的操作复杂度，提升动力输出的平顺性与传动效率。

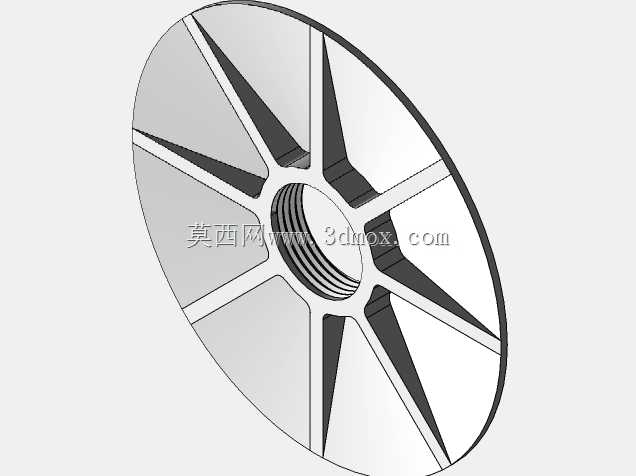

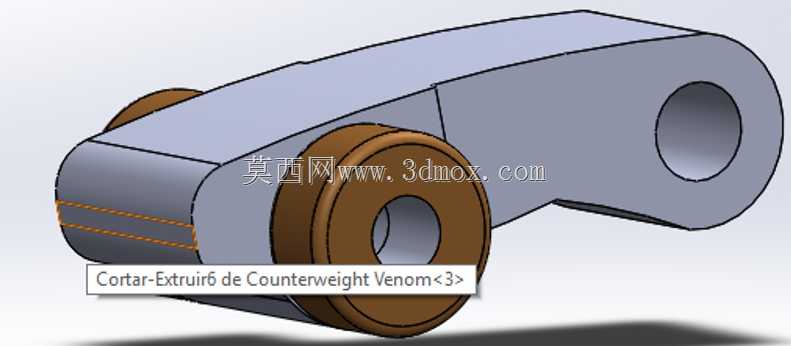

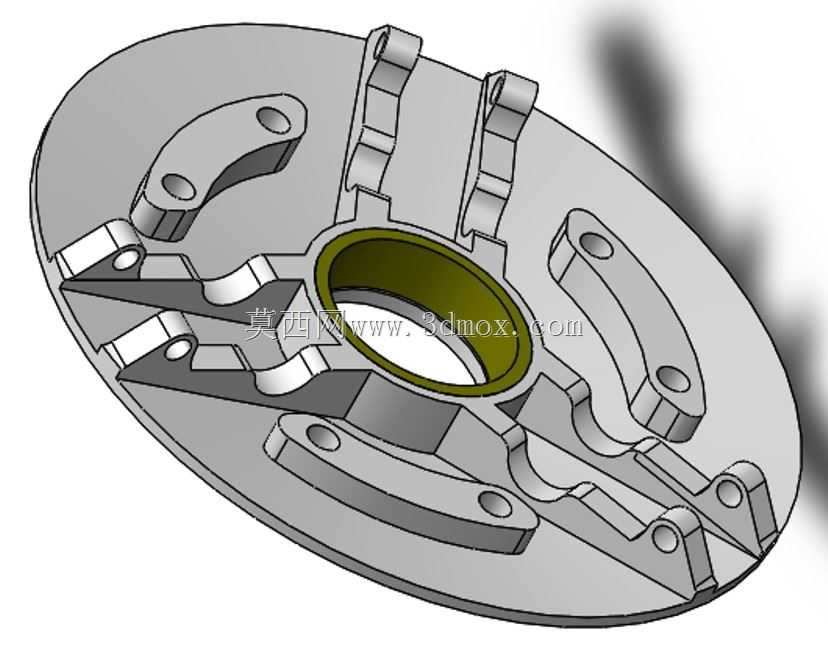

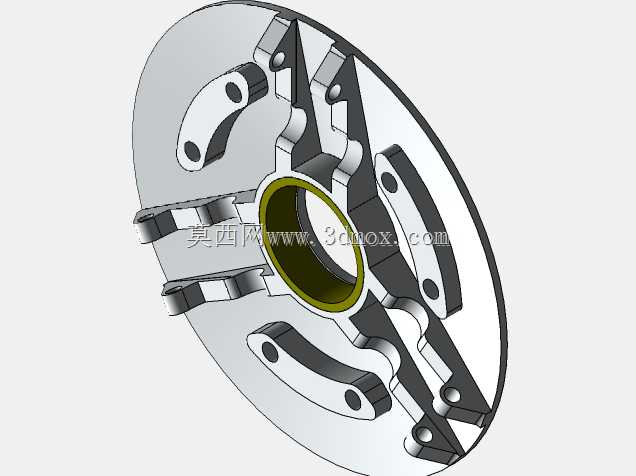

该产品核心功能是通过离心飞块的转速感应特性，结合内置弹簧的预紧力参数匹配，在发动机转速升高时，飞块在离心力作用下向外甩开，通过摆臂结构推动动轮盘向定轮盘方向轴向移动，挤压传动V带改变其工作半径，从而实现传动比的连续无级变化；当发动机转速降低时，弹簧回弹力推动动轮盘复位，传动比自动回调至低速大扭矩区间，整个变速过程无档位切换的顿挫感，能够让发动机始终保持在最优动力输出区间运行。

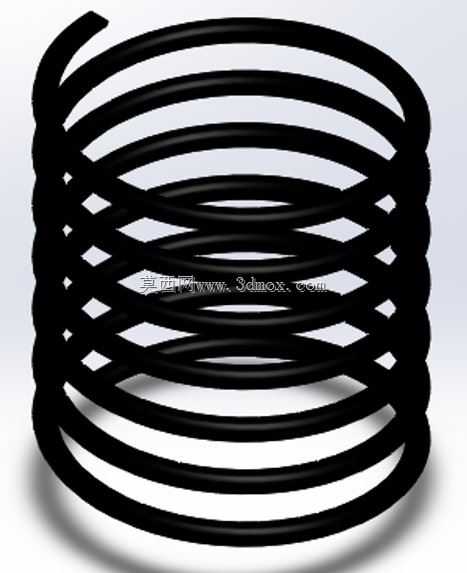

设计过程中，首先围绕BAJA赛车常用的小排量单缸发动机输出特性，匹配对应刚度的圆柱螺旋压缩弹簧，确定低速接合转速与最高速比对应的转速阈值，确保低速工况下离合器接合平顺无冲击，高速工况下不会出现传动比打滑失效的问题；其次对离心飞块的型线与摆臂铰接点位置进行反复优化，保证速比变化过程线性可控，避免出现速比突变导致的车辆闯动；整体结构采用分体式装配设计，所有铰接位置均设置耐磨衬套，降低长期高负荷运转下的磨损量，延长部件使用寿命。

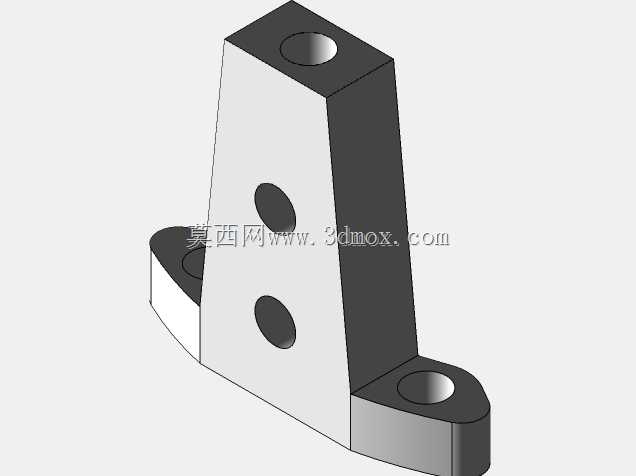

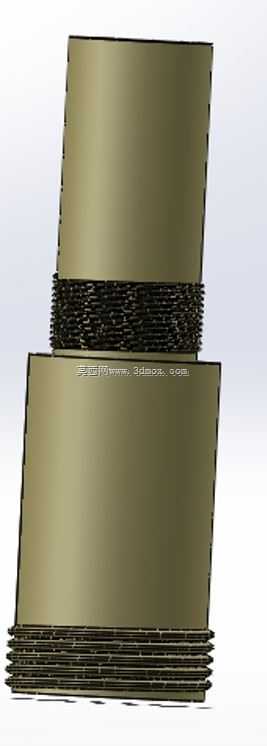

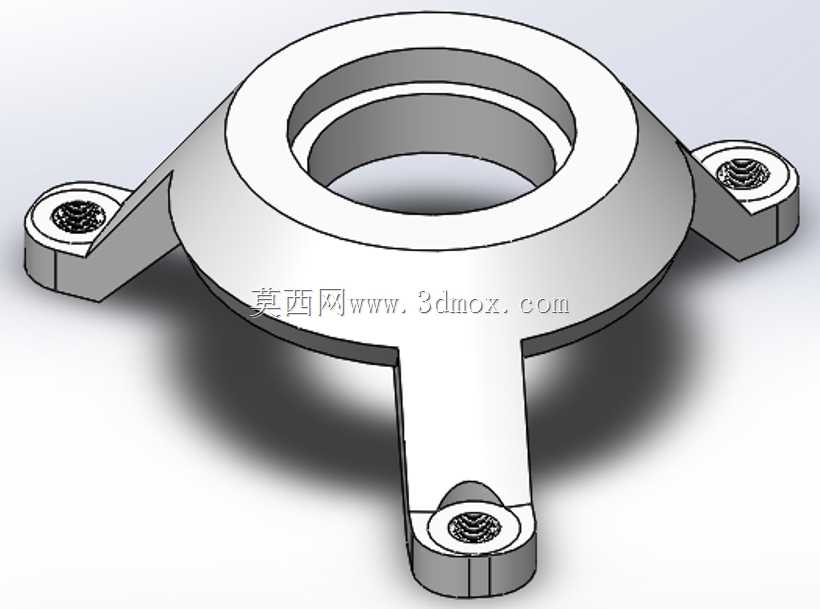

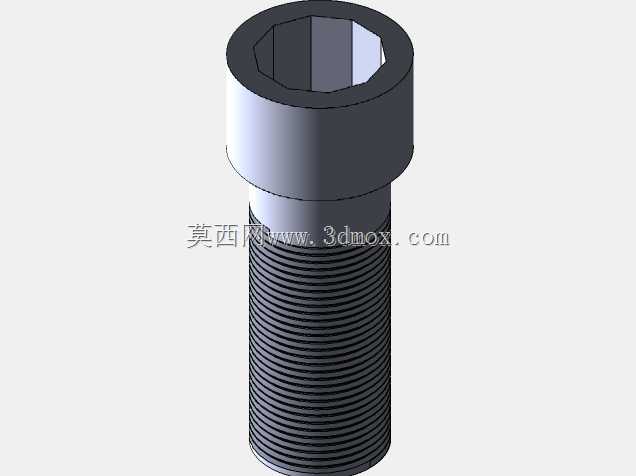

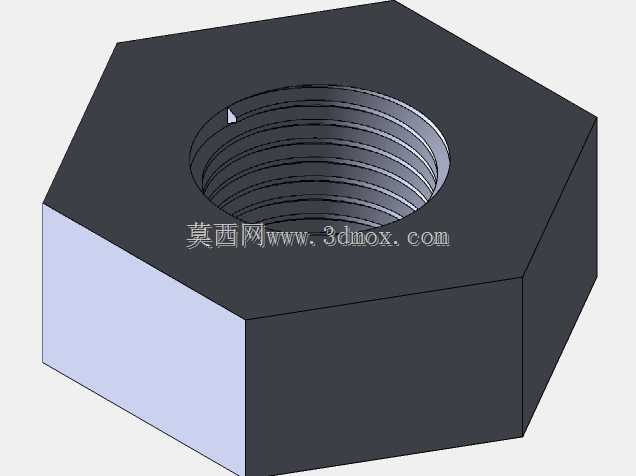

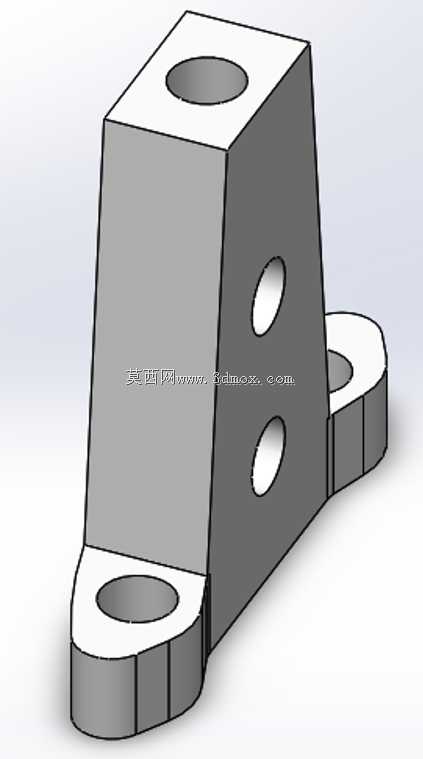

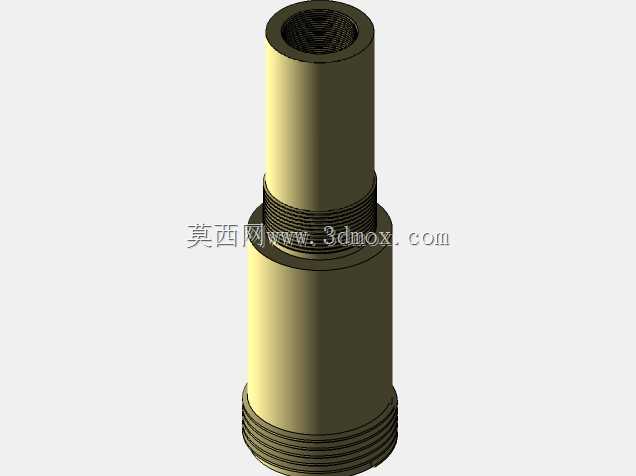

安装边界方面，该主动轮总成中心设置标准锥面安装孔，可直接适配BAJA赛车通用的发动机输出轴规格，整体轴向安装尺寸紧凑，最大外圆轮廓为带轮盘的最大直径，安装时需保证与从动轮的平行度误差在允许范围内，确保传动V带在整个变速行程中不会出现偏磨、脱带的问题；上部的支架结构为弹簧与摆臂提供稳定的支撑定位，所有紧固件均采用防松设计，能够承受越野行驶过程中的持续振动冲击，避免部件松动失效。
