SAE BAJA越野赛车无级变速传动结构

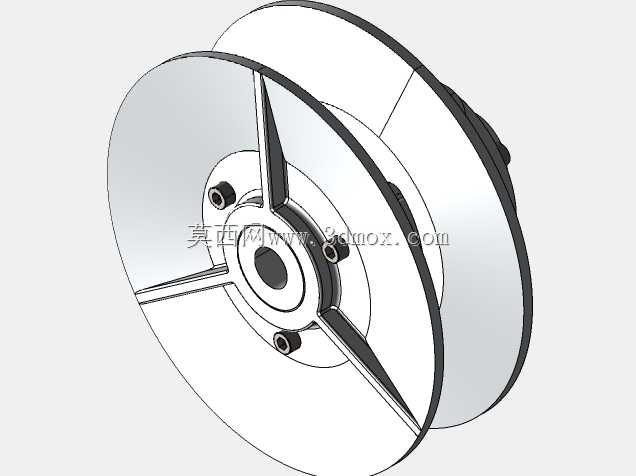

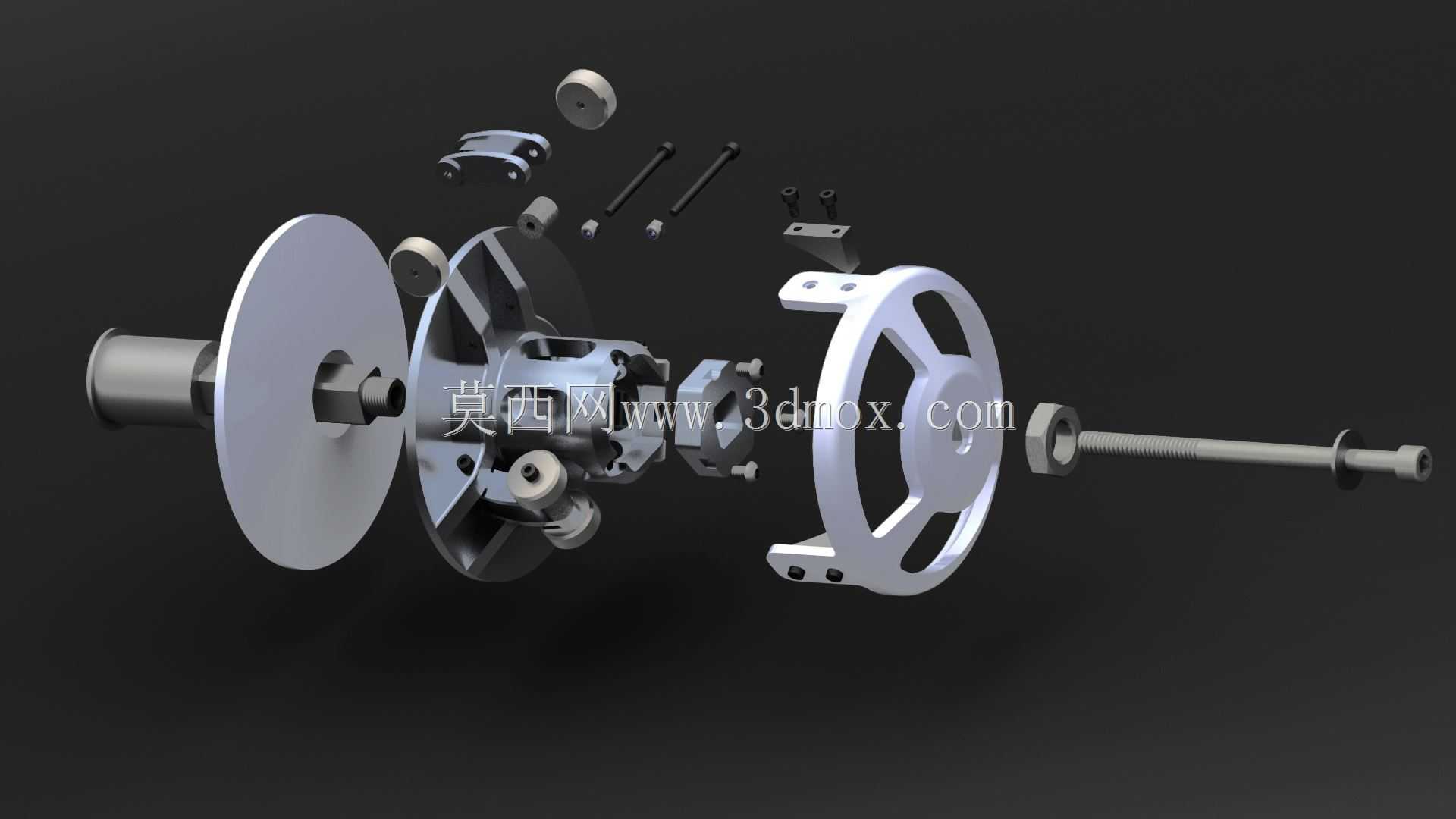

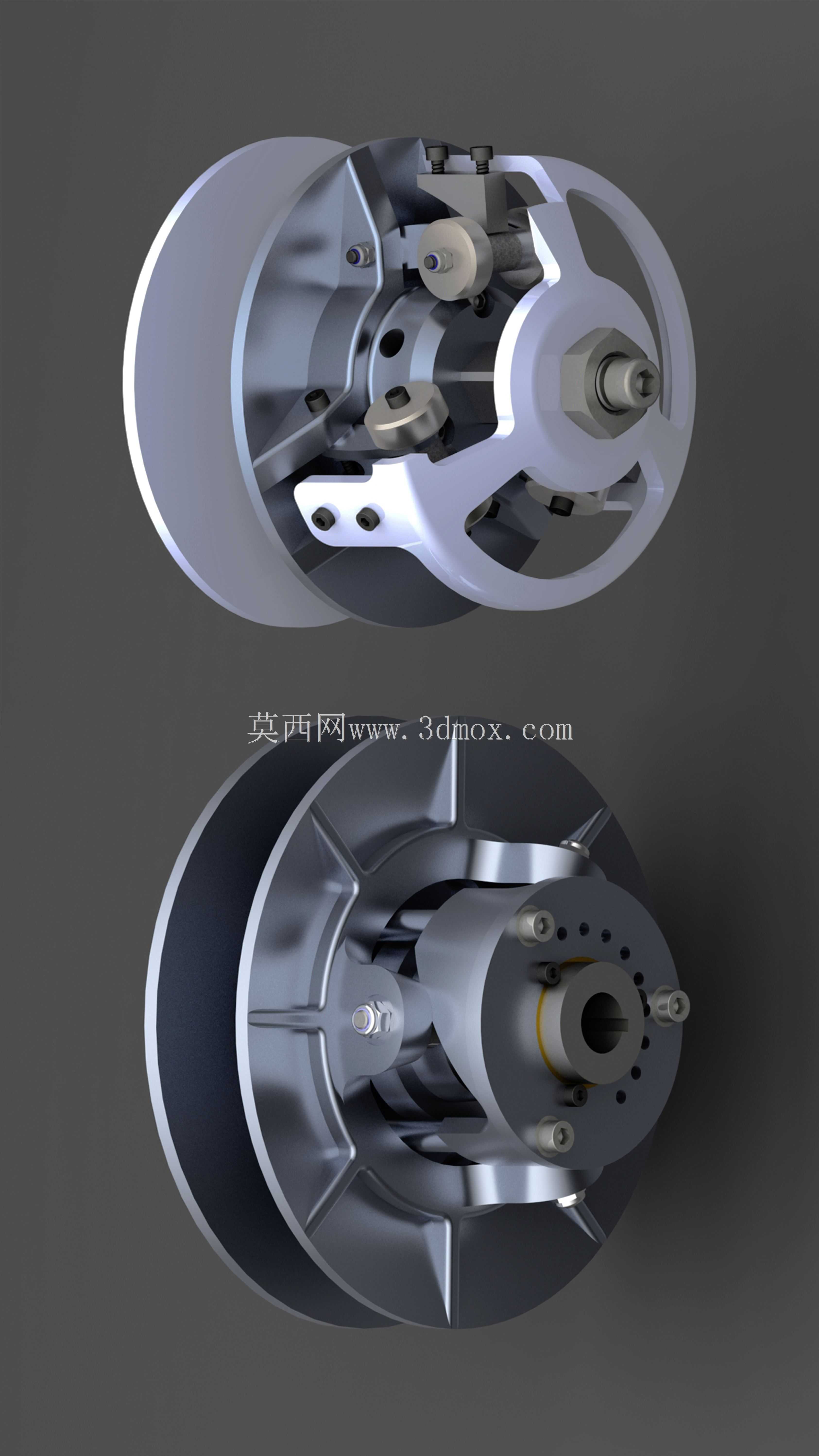

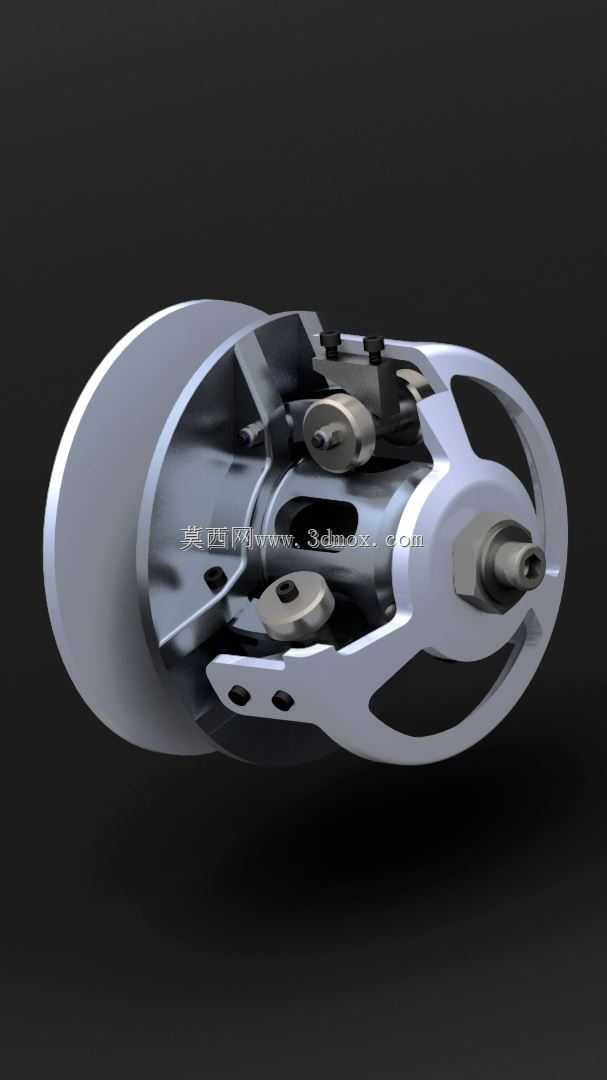

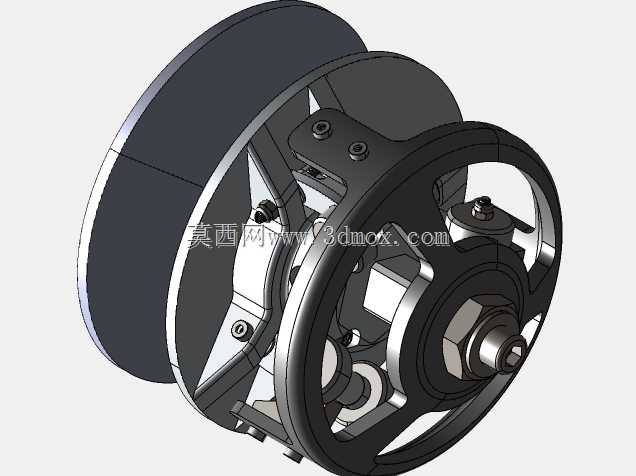

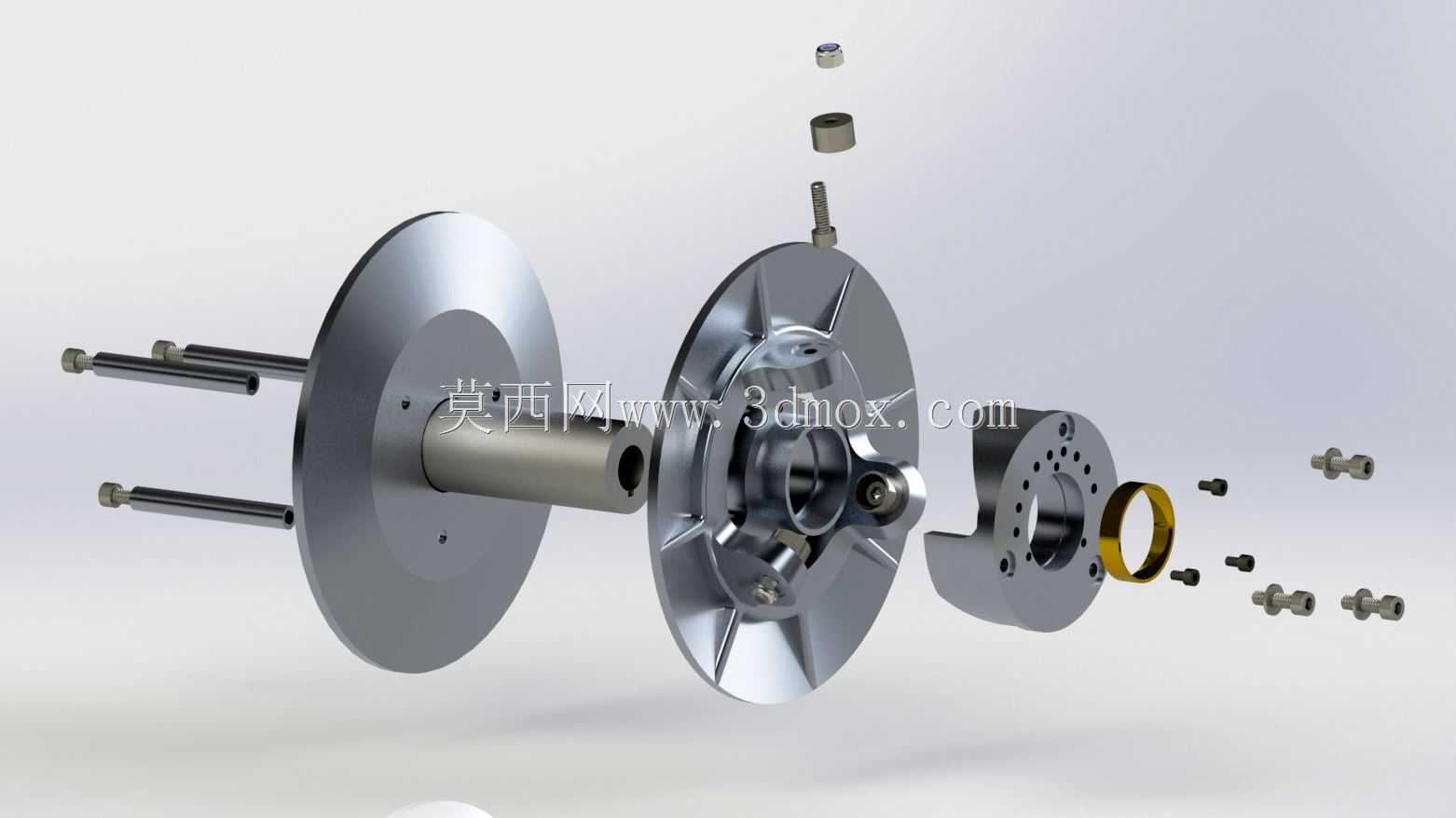

该结构专为SAE BAJA大学生越野赛事的全地形赛车设计，是赛车动力传输系统的核心部件，主要应用于非铺装路面、陡坡、泥泞坑洼等复杂越野工况下的动力传递场景，承担着匹配发动机输出特性、实时调整传动比、保障赛车在复杂路况下动力输出平顺性的核心作用。在实际赛事场景中，BAJA赛车需要频繁面对起步急加速、爬坡大扭矩输出、高速巡航、颠簸路面载荷突变等复杂工况，这套CVT结构无需驾驶员手动操作换挡，可根据发动机转速与整车行驶阻力自动调整传动比，既能够降低驾驶员在高强度越野赛事中的操作负荷，也能避免手动换挡带来的动力中断，保障赛车在复杂路况下的动力连贯性。从功能特性来看，该结构采用双变速轮配合传动带的经典CVT布局，主动轮集成了离心式调速结构与扭矩感应机构，可随发动机转速升高自动改变主动轮的工作直径，同时从动轮配备弹簧压紧机构，能够根据传递扭矩的大小自动调整夹紧力，既避免传动带打滑造成功率损耗，也能防止夹紧力过大带来的传动效率下降与部件过度磨损。整套结构的调速范围覆盖了BAJA赛车从低速大扭矩爬坡到高速直线行驶的全部传动比需求，可匹配小排量单缸汽油机的输出特性，让发动机始终工作在最优动力区间。在设计思路上，该结构充分考虑了越野赛事的轻量化与可靠性要求，变速轮主体采用高强度铝合金材质加工，在保证结构强度的前提下尽可能降低旋转部件的转动惯量，提升调速响应速度；轮盘表面设计有专用的散热导风结构，在高速旋转时可带动气流带走传动带与轮面摩擦产生的热量，避免长时间高负荷工作下传动带过热失效；所有旋转部件的连接位置都做了动平衡优化，降低高转速下的振动，提升传动系统的运转稳定性。在安装边界上，该CVT结构的主动轮端直接与发动机输出轴对接，从动轮端通过连接法兰与减速箱输入轴相连，整体轴向尺寸紧凑，径向轮廓充分避让了赛车车架的安装空间与周边悬架、排气部件的布置位置，安装固定点的位置匹配BAJA赛车通用的车架安装孔位，无需对车架做大幅改装即可完成装配，同时预留了传动带拆装、张紧度调整的操作空间，方便赛事过程中的快速维护与部件更换。整套结构的外壳防护设计可阻挡越野行驶中飞溅的泥沙、碎石进入传动区域，避免异物卡滞变速机构造成传动失效，完全满足越野赛事的恶劣使用环境要求。
