多引脚规格薄收缩小外形封装三维模型库

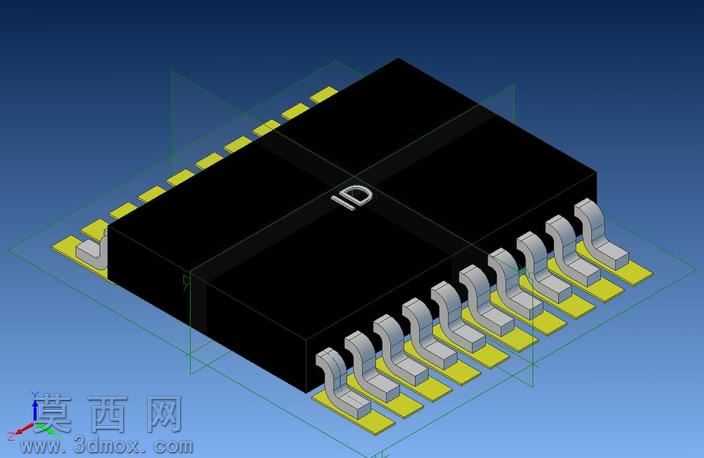

本套模型针对电子领域常用的薄收缩小大纲包即TSSOP封装器件进行全规格参数化建模，覆盖8引脚、14引脚、16引脚、20引脚、24引脚、28引脚、38引脚、48引脚以及56引脚的全系列标准封装尺寸，建模过程严格遵循JEDEC相关封装标准的尺寸公差要求，对封装本体、引脚焊盘、鸥翼型引脚的弯折弧度、引脚间距、引脚共面度等关键结构进行1:1还原。建模阶段以实体建模为核心逻辑，先通过草图绘制封装本体的矩形基准轮廓，拉伸生成黑色塑封本体的基础实体，对本体表面的标识区域做浮雕式凹陷处理，还原丝印标识的结构特征；针对鸥翼型引脚，先绘制单引脚的截面轮廓与弯折路径，通过扫掠命令生成单个引脚实体，再按照对应引脚数的间距参数进行圆周或线性阵列，保证每一组引脚的位置精度与结构一致性，引脚末端的焊盘接触区域做微小的平面倒角处理，还原真实器件引脚的焊接接触面形态。材质与渲染阶段，为塑封本体赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟环氧塑封料的微磨砂质感，避免过度反光；为金属引脚赋予镀锡哑光金属材质，调整金属的反射率与细微粗糙度，还原贴片引脚经过镀层处理后的半哑光金属质感，避免镜面反射带来的失真；背景采用渐变深蓝色背景配合柔和的环境光，添加多组辅助光源勾勒引脚与塑封本体的轮廓边界，通过软阴影效果强化模型的空间层次感，清晰展现封装的立体结构与引脚排布规律。设计思路上，整套模型采用参数化关联设计，将引脚间距、本体长宽、引脚高度、弯折半径等核心尺寸设置为可调整参数，方便后续根据不同厂商的封装尺寸公差快速修改适配，同时对不同引脚数的封装模型做统一的坐标系对齐，将模型原点设置在封装本体底面中心位置，方便在PCB设计协同、结构装配仿真时直接调用定位，无需额外调整坐标；模型对塑封本体与引脚的结合区域做了贴合处理，还原真实封装生产中引脚与塑封料的嵌合结构，没有出现结构穿模或间隙过大的问题，可直接用于电子产品结构设计阶段的装配干涉检查、PCB布局的封装匹配验证、产品展示动画中的元器件场景搭建等场景，能够帮助结构工程师快速完成板级器件的装配校验，也可用于电子封装相关的教学演示素材，直观展现TSSOP封装的立体结构特征。
