气体Kéro结构RC射流风机三维设计

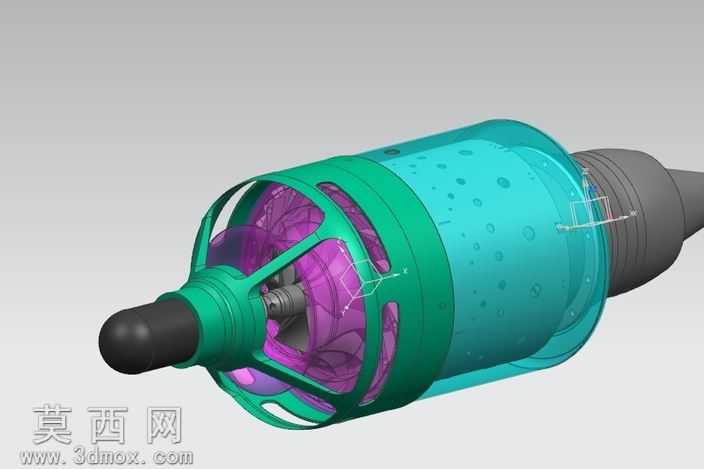

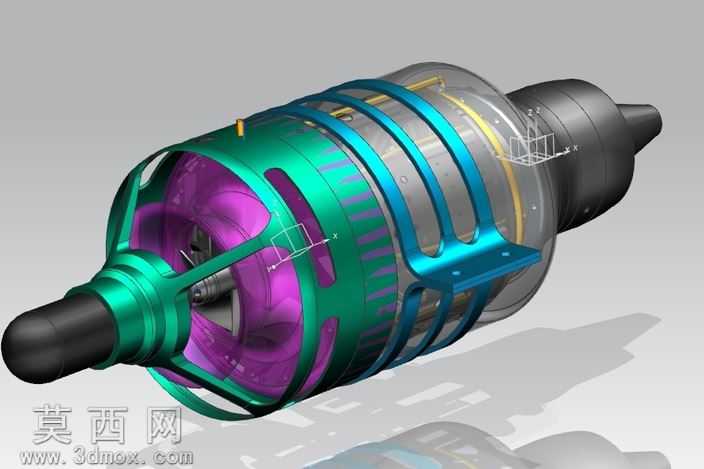

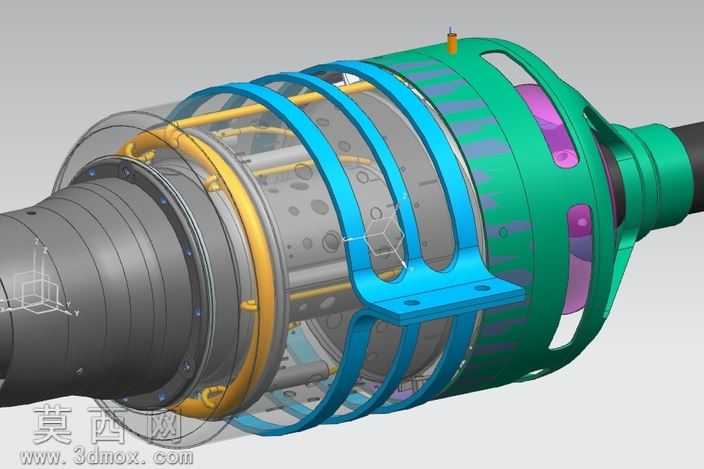

本作品为RC射流风机的三维参数化建模成果，建模过程围绕射流风机的气动性能需求与结构装配逻辑展开，首先完成核心气动部件的参数化构建：针对内部紫色叶轮部件，依据射流风机的气流加速需求，对叶片翼型、安装角、叶轮流道曲率进行精准建模，还原叶片的三维扭曲曲面，保证气流进入叶轮后可获得稳定的轴向加速效果，建模时对叶片与轮毂的连接过渡区域做了圆角优化，避免结构应力集中。其次完成外壳与导流结构的建模：青绿色的风机外壳采用分段式结构设计，前端设置带镂空格栅的导流防护结构，格栅的筋条走向贴合进气气流的流入方向，既可以阻挡大尺寸异物进入叶轮腔，又能对进气气流做预整流，降低进气紊流带来的气动损失；外壳中段设置环形加强筋结构，提升薄壁壳体的结构刚性，避免风机运行时的壳体共振；后端的灰色连接段做了阶梯式接口设计，可适配不同规格的送风管路，接口处预留密封槽位，满足管路连接的气密性要求。前端黑色的整流帽采用椭球流线型设计，可有效降低风机进气端的迎风阻力，减少进气端的涡流损耗。建模过程中严格遵循同轴度装配要求，叶轮旋转轴、外壳、整流帽、后端接口的中心轴线完全重合，各部件之间预留合理的装配间隙，既保证叶轮转动时无干涉剐蹭，又控制间隙大小减少内部气流泄漏。材质渲染阶段，针对不同部件的实际应用材质做了区分：叶轮部分采用半透明紫色工程塑料材质，直观展示内部叶片的排布结构；外壳采用半透青蓝色硬质塑料材质，可隐约观察内部叶轮的装配位置；前端整流帽与后端接口采用哑光黑色橡胶与工程塑料材质，还原部件的真实质感；导流格栅采用亮绿色硬质塑料材质，突出前端防护结构的轮廓。整个模型完整还原了射流风机从进气整流、叶轮加速到管路输出的全流程结构，各部件的连接关系、装配定位清晰明确，可直接用于结构验证、气动仿真分析以及产品展示演示，建模过程中对曲面连续性、装配干涉、结构工艺性都做了对应校验，保证模型具备实际工程参考价值。
