四旋翼无人机机架结构三维设计

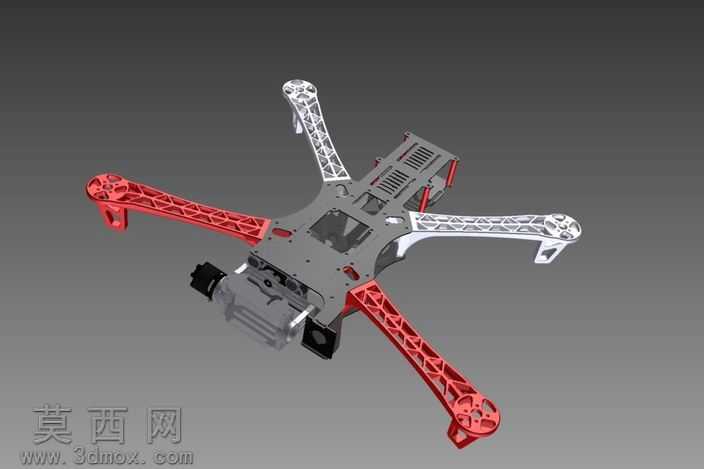

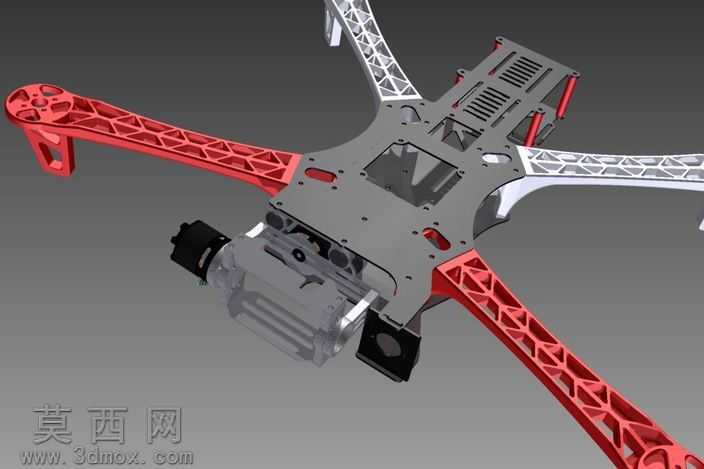

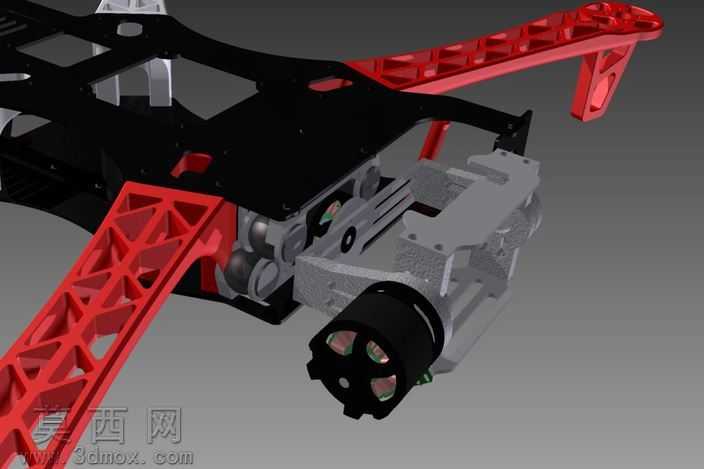

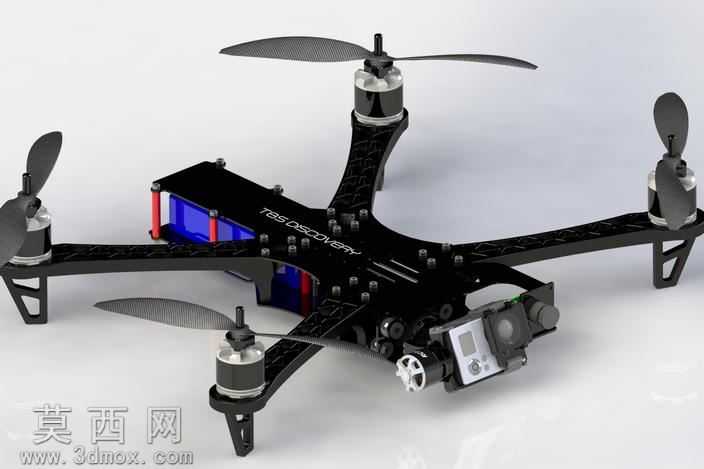

本作品为四旋翼无人机机架的三维结构设计，整体采用X型四轴布局，在三维建模过程中优先兼顾结构强度与整机轻量化需求，针对无人机飞行过程中的受力特性完成结构优化。建模阶段首先完成中心主体承载板的轮廓构建，中心区域预留飞控模块、电池仓、电调等核心电子元件的安装位，板体上开设多组规则排布的散热通槽，既能够降低飞行过程中电子元件的积热风险，又可以有效削减机架自身重量，减少飞行负载。机臂部分采用仿生桁架镂空结构设计，通过交错的筋条构建连续的受力传导路径，在保证机臂抗扭、抗弯强度的前提下，最大化去除非承重区域的冗余材料，机臂末端预留电机安装座的固定孔位，可适配标准规格的无刷电机与螺旋桨组件，机臂与中心板的连接位置设计有嵌入式定位结构与快拆安装位，既能够保证装配精度，也可实现机臂的快速更换维护。机架前部预留云台挂载位，可适配航拍相机与增稳云台组件，挂载位设计有减震结构安装点，能够降低飞行震动对成像效果的影响。材质渲染阶段，中心承载板采用哑光碳纤维质感材质，还原碳纤维板材的细腻纹理与哑光质感，突出机架的高强度轻量化属性；机臂部分分别采用红色阳极氧化铝合金与白色镂空工程塑料质感材质，通过色彩区分不同功能的机臂组件，清晰展现结构分区；电机安装座采用黑色工程塑料材质，金属连接件部分做金属光泽质感处理，还原真实五金件的材质表现。整体建模过程严格遵循航空模型的装配公差要求，所有安装孔位、对接结构的尺寸均经过参数化校准，可直接用于3D打印验证或开模生产，结构设计上充分考虑无人机飞行时的空气阻力特性，所有外露棱边均做圆角过渡处理，减少飞行过程中的风阻影响，同时避免尖锐边角带来的装配安全隐患。
